B R A N D E R B R 1 0 0 0 G - I N S T R U C T I E S E N V O O R S C H R I F T E N
- Verbrandingsruimte in de verticale as 180° draaien en met de verwarmingsslang op een cilinder Ø 270mm x 200 mm
hoog (ca. maten), plaatsen.
- 2 messing moeren (pag. 15, pos. 18) verwijderen.
- Buitenmantel (pag. 15, pos. 8) naar boven eraf trekken,
- Binnenmantel (pag. 15, pos. 44) naar boven eraf trekken,
- Resten van de isolatieplaat (pag. 15, pos. 9) verwijderen.
- Nieuwe verwarmingsslang op de hulpcilinder plaatsen.- De montage geschiedt in omgekeerde volgorde.
Er dient absoluut een nieuwe isolatieplaat te worden gebruikt en erop te worden gelet, dat de afstandsbuizen (pag. 15, pos. 36)
niet wordt vergeten.
14.6 Gasbrander
De opbouw en de instelwaarden van de gasbrander zijn te vinden in de tekening op pagina 17.
14.7 Instelling van de brander
Door de volgende omstandigheden is een instelling van de brander nodig:
1. De brander dient alle zes maanden te worden onderhouden.
Indien nodig is dan een hernieuwde instelling of het vervangen van de elektroden noodzakelijk.
2. Bij een verplaatsing van de verbrandingsruimte.
3. Bij een verandering van het vermogen.
4. Bij een verandering van het soort gas.
De juiste instelling van de brander kan alleen geschieden met een rookgas-testapparaat.
Hierbij dienen de volgende prestatie- en emissiewaarden in acht te worden genomen:
Emissieverlies
Emissietemperatuur
O2
CO
Lambda
Verwarmingsvermogen :
van waterin-en uitgangstemperatuur, evenals de hoeveelheid water worden berekend).
Door de correcte instelling van de verbrandingslucht en hoeveelheid gas kunnen deze
waarden in de juiste verhouding ten opzicht van elkaar worden gebracht, zodat de
emissiewaarden binnen het toegestane bereik liggen.
Afbeelding 2

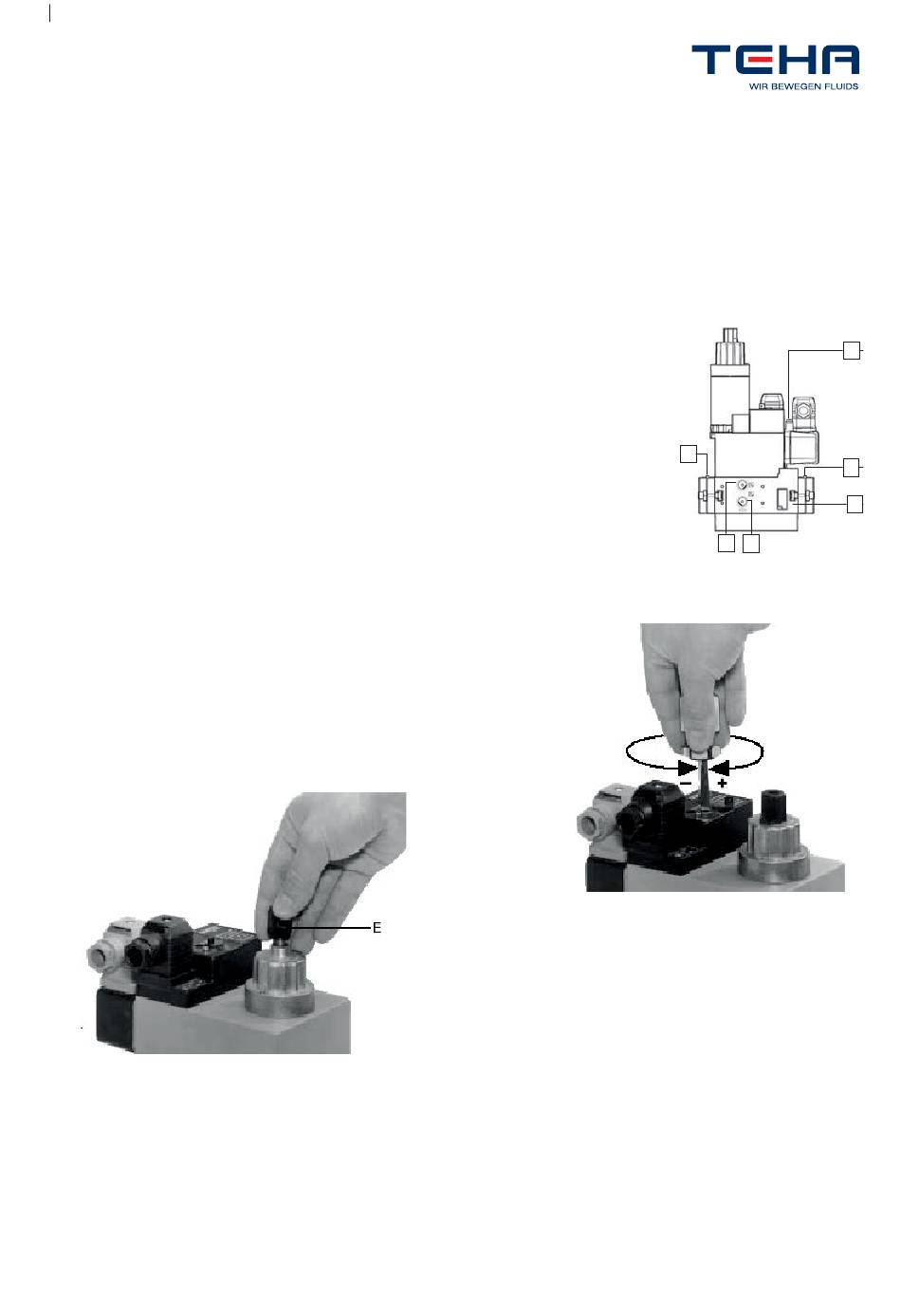

14.8 De instelling van de gasdruk geschiedt via de
drukregelschroef aan het gasventiel. Kleine sleufschroef, afgedekt door
een kunststof klep, draaiing naar links = min, draaiing naar rechts =
plus. De basisinstelling is ca. 8,8 mbar, respectievelijk 34 omwentelin-
gen naar binnen (afbeelding 1). De drukmeting dient plaats te vinden
bij nr. 5 (afbeelding 3). De hoeveelheidregelschroef (grote draaiknop,
afbeelding 1) staat principieel op max en mag niet worden veranderd.
:
< 9%
:
< 210°C
:
4 – 6%
:
< 300ppm
:
1,25 – 1,5
45 - 70 KW (deze waarde kan alleen aan de hand
DiBO 34
14.9 Voor het instellen van het startgas wordt de kunststof
afdekking E van de hoeveelheidregelschroef verwijderd (afbeel-
ding 2), 180° gedraaid en op de vrij geworden as geplaatst.
Normale instelling is + max. Indien de brander tijdens het starten
ploft, moet zo lang in richting min worden gedraaid, totdat de
brander zachtjes start.
14.10 De hoeveelheid lucht wordt veranderd met behulp van de
zijdelingse schuif van de behuizing van de ventilator (pag. 15, pos.31).
Bevestigingsschroef los maken en in het slobgat verschuiven.
Naar voren min, naar achteren plus.
Voor basisinstellingen zie 14.13, pag. 12!
11
2
5
1
0
4
3
Afbeelding 3
Afbeelding 1
