Signaux de sortie vers le poste de commande (par ex. API ;
uniquement avec l'option sortie analogique)
Borne
Affectation
2
Message de retour de
position + analogique
3
Message de retour
de position GND
analogique
Tab. 5 :
Affectation des bornes vissées - signaux de sortie vers le poste de
commande - option

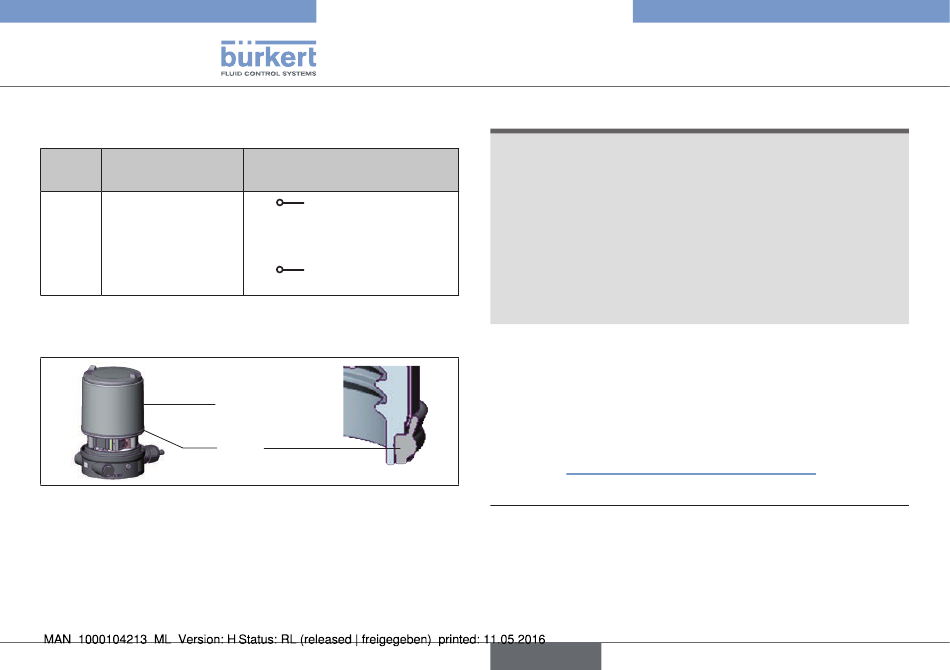

Fig. 13 : Position du joint (enveloppe du corps)
→
Contrôler la position correcte du joint dans l'enveloppe du corps.
70
Câblage externe / niveau de
signal
2
+ (0/4 ... 24 mA)
3
GND
Enveloppe du
corps
Joint
Enveloppe du corps
Type 8694
Installationélectrique
REMARQUE !
Rupture des manchons pneumatiques due à la torsion.
▶ Pour dévisser et visser l'enveloppe du corps, ne pas exercer de
contre pression sur l'actionneur de vanne process mais sur le
corps de raccordement.
Dommage ou panne suite à la pénétration d'encrassement et
d'humidité.
Pour garantir le degré de protection IP65 / IP67 :
▶ Serrer l'écrou-raccord du passe-câbles à vis en fonction de la
taille de câble, resp. du bouchon borgne utilisé(e).
▶ Visser l'enveloppe du corps jusqu'en butée.
→
Serrer l'écrou-raccord du passe-câbles à vis (couple env. 1,5 Nm).
→
Fermer le corps (outil de montage : 674077
Après application de la tension d'alimentation, le positionneur est en
marche.
→
Effectuer les réglages de base nécessaires et déclencher l'adap-
tation automatique du positionneur comme cela est décrit au
chapitre « 10.2 Adaptation automatique X.TUNE ».
L'outil de montage (674077) est disponible auprès de votre filiale de
2)
distribution Bürkert.
