ElektrischeInstallation
9.2.2 Installation mit Rundsteckverbinder
→
Positioner entsprechend den Tabellen anschließen.
6
7
8
1

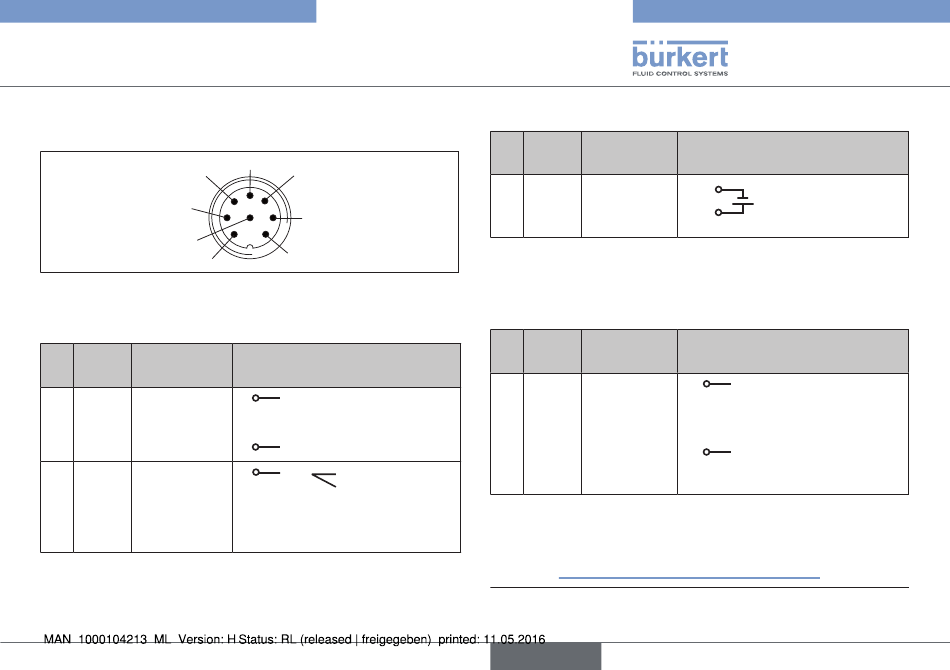

Bild 14: Belegung Rundstecker (M12 x 1, 8-polig)
Eingangssignale der Leitstelle (z. B. SPS)
Ader-
Pin Belegung
farbe
3)
1 weiß Sollwert +
(0/4...20 mA)
2 braun Sollwert GND
5 grau Digitaleingang
+
6 rosa
Digitaleingang
GND
Tab. 6: Pin-Belegung - Eingangssignale der Leitstelle
Typ 8694
5
4
3
2
äußere Beschaltung / Signalpegel
1 + (0/4...24 mA) t
GND
2
5 0...5 V (log. 0)
+
10...30 V (log. 1)
identisch mit Pin 3 (GND)
Betriebsspannung
Ader-
Pin Belegung
farbe
3)
3 grün GND
4 gelb +24 V
Tab. 7: Pin-Belegung - Betriebsspannung
Ausgangssignale zur Leitstelle (z. B. SPS) - (nur bei Option
Analogausgang erforderlich)
Ader-
Pin Belegung
farbe
3)
8 rot Analoge
Stellungsrück-
meldung +
7 blau Analoge
Stellungsrück-
meldung GND
Tab. 8: Pin-Belegung - Ausgangssignale zur Leitstelle - Option
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die automatische Anpassung des Positioners auslösen, wie in
Kapitel „10.2 Automatische Anpassung (X.TUNE)" beschrieben.
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
3)
Anschlusskabel (919061)
deutsch
äußere Beschaltung
24 V DC ±10 %
3
max. Restwelligkeit
4
10 %
äußere Beschaltung / Signalpegel
8
+ (0/4...24 mA)
GND
7
