4.4 - R
ACCORDEMENT DE L
Dimensions des raccordements : 1''
L'installation d'un adoucisseur ou d'un traitement anti-tartre est recommandée si le
TH de l'eau est supérieur ou égal à 25°f.
La mise en place d'une vanne d'arrêt sur l'eau froide à l'arrivée du BLOCSOL est
recommandée.
Une soupape de sécurité est montée sur la platine hydraulique au niveau de l'alimentation en eau
froide du Blocsol pour limiter une occasionnelle montée en pression du circuit sanitaire : raccorder à
une évacuation d'eaux usées.
5 - MISE EN PLACE DU BLOCSOL
5.1 - E

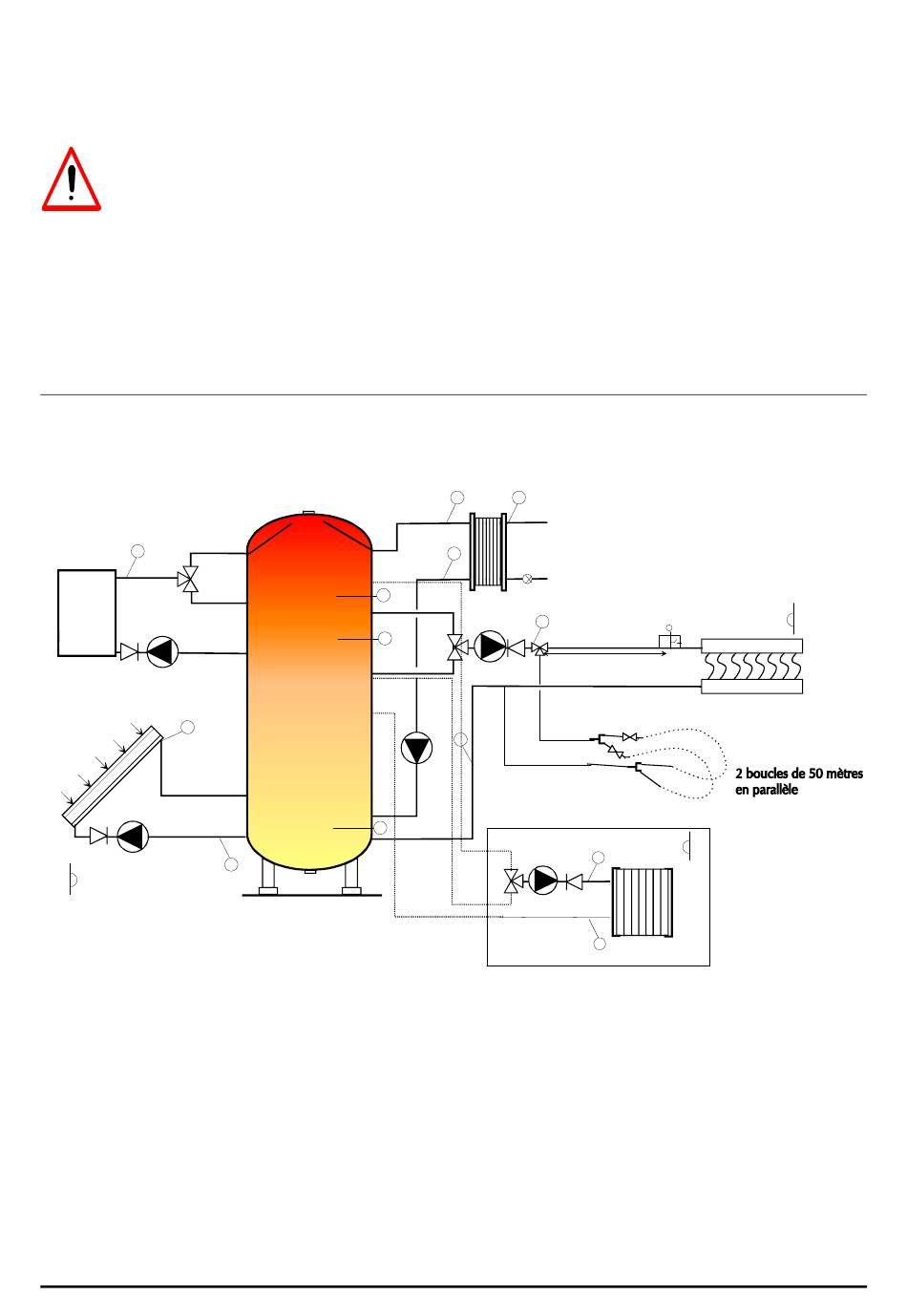

XEMPLE DE SCHEMA DE PRINCIPE POUR VX
T1
Chaudière
M 3
PWM5
PWMbrl
T13
PWM4
T10
5.2 - M
ISE EN PLACE DU
Approcher le BLOCSOL du bornier jusqu'à une distance entre la platine hydraulique et le mur
d'environ 150 mm.
Ôter les clips de maintien
Commencer à engager les différents flexibles
Pousser à nouveau le BLOCSOL jusqu'à son emplacement définitif, soit à une distance entre
la platine hydraulique et le mur de 140 mm
Engager les différents flexibles dans la platine et mettre en place les clips de maintien : Cf §3 -
Mise en place du Bornier pour les positions des flexibles.
BLOCSOL CombiPSD - Notice de pose
'
EAU CHAUDE SANITAIRE
T16
T15
T14
T5
CombiPSD x12 + décharge automatique
BLOCSOL
12
T6
T7
Eau Chaude
T2
Eau Froide
Débimètre ECS
T3
PWM1
B
M 1
AB
2m mini
A
S1
PWM3
T4
Zone 2
PWM 2
M2
sécurité
thermique
T12
T8
T9
T11
