BLOCSOL COMBI FLEX d CLIPSAIR Electrique NOTICE D’INSTALLATION ET FONCTIONNEMENT CP019483 – 11/03/2014 – VERSION NOTICE 1.1 BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement Version de la régulation correspondante : 4.00 CP019483 21/10/14 V1.2...
électrique de la norme NFC 15-100. Le système est conforme à la norme NF-EN-12976 Le Blocsol COMBI FLEX D ne doit être ni stocké ni installé à l’extérieur exposé aux intempéries mais dans un local ne présentant pas de risque de gel.

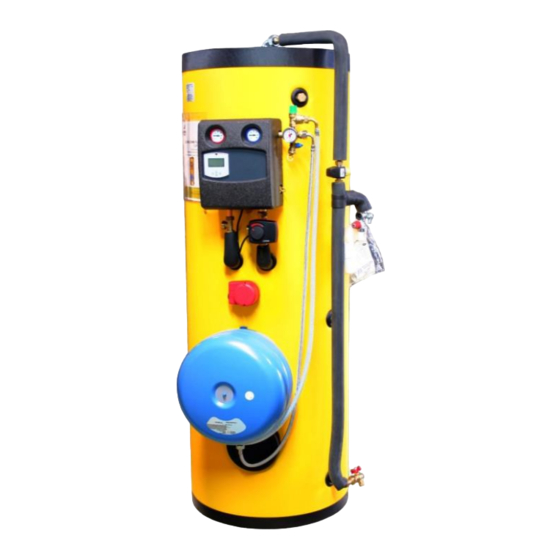

CLIPSAIR ELECTRIQUE ÉNÉRALITÉS SUR LE Le BLOCSOL COMBI FLEX d est un système solaire combiné destiné à la production d’eau chaude sanitaire ainsi qu’à la production de chauffage par énergie solaire. La production d’eau chaude se fait par accumulation dans un ballon tampon émaillé de 390 litres. L’appoint en ECS peut être assuré...
Quatre sondes de température de type PT1000 pour le capteur solaire, le départ et retour PT1000 ventilo-convecteur ainsi que l’ambiance. Un enjoliveur pour applique murale pour la sonde d’ambiance. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
électrique de 1950W FCX-50U Un kit de fixation pour le ventilo-convecteur Deux coudes de réglages à installer sur les connections du ventilo-convecteurs Cd3/4 Deux réduction MM 1’’ 3/4’’ Red1-3/4 BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
électrique d’appoint en triphasé => option) Câble 2 fils 0.75mm² pour les sondes de températures. Câble 3G 2.5mm² et disjoncteur 20A pour le câblage du ventilo-convecteur. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 9
Multimètre pour le contrôle ohmique des sondes de température et des tensions. Outils de contrôle de la pression des vases d’expansion. pH mètre pour le contrôle du Clipsogel Réfractomètre pour le contrôle du Clipsogel. Câble Ethernet avec pince à sertir RJ45 BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Les schémas de principe du Système Clipsair sont les suivant. Version simple ventilo-convecteur et ballon appoint électrique et hydraulique : Version double ventilo-convecteur et ballon appoint électrique : BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Limites maxi d’installation des capteurs Raccords capteurs - Le capteur Clipsol ne doit pas être situé à plus de 11m plus haut que le Blocsol. - Une longueur minimale de 3m entre la sortie des capteurs et le groupe de transfert doit être respectée.
à raccorder en série comme le schéma suivant le montre. 3.3.3. K IT CAPTEURS Le kit est proposé pour 4 caissons KPS. Les capteurs sont à raccorder en 2 batteries de 2 capteurs maximum comme le schéma suivant le montre. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Le ventilo-convecteur doit être placé dans une pièce avec un volume d’air le plus grand possible afin de chauffer un maximum d’espace. Son installation dépend du modèle, se référer à la notice du fabricant livrée avec le ventilo-convecteur. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 17
à visser dans le ventilo-convecteur possède un joint en bout de filetage. Exemple sur la photo suivante. Les sorties hydrauliques du ventilo-convecteur sont situées sur la gauche du VC en vue de devant. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 18
3) Raccordez le ventilo-convecteur aux raccords chauffage du blocsol. Désignation Hauteur (mm) Raccord 1’’ Départ circuit chauffage chaud 1200 mâle 1’’ Retour circuit chauffage froid 1150 mâle BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 19
LIMENTATION EAU FROIDE ROUPE DE SÉCURITÉ Le Blocsol intègre un groupe de sécurité sanitaire 7 bar pré-monté. Raccorder l’alimentation en eau froide, à la connexion mâle 3/4’’ du groupe de sécurité. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 20
Si votre installation se trouve dans une région calcaire (Th>25), il est recommandé d’installer un adoucisseur d’eau afin de préserver la durée de vie du mitigeur et du Ballon. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Les plans des ballons ainsi que les raccordements sont donnés plus bas en Annexe. Plusieurs configurations peuvent être envisagées: Désignation Hauteur (mm) Raccord Départ appoint froid 1180 3/4" mâle Retour appoint chaud 1570 3/4" mâle BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Assurer vous que la chaudière accepte de l’eau préchauffée jusqu’à 60°C en entrée. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
3.7.3. B ALLON EN SÉRIE AVEC UN PRÉPARATEUR GAZ OU FUEL 3.7.4. B ALLON SOLAIRE EN SÉRIE AVEC UN CHAUFFE EAUX ÉLECTRIQUE BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
IRCUIT DE DÉCHARGE OU PISCINE Pour l’installation d’un circuit de décharge ou piscine, se référer à la notice correspondante livrée avec l’option décharge / piscine. Référence de la notice : CP016768 BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Température ballon partie solaire Température ballon partie appoint piscine) X si piscine Température du retour ventilo-convecteur Température d’ambiance (si pas de thermostat d’ambiance) Température du départ ventilo-convecteur PWM1 Commande vitesse ventilation Alimentation générale BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
-Dans une pièce équipée d’un émetteur : -Dans un courant d’air (hall d’entrée), plancher /mur/plafond chauffant, et où aucun -Dans un bloc métallique. appareil de chauffage d’appoint n’est installé, -A 15m maximum du BLOCSOL BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Pour installer l'unité, procéder comme suit : - Retirer la carrosserie en dévissant les vis (Figure 1 Vis de fixation de la carrosserie) Figure 1 Vis de fixation de la carrosserie BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
être protégés des agents atmosphériques. Les câbles tressés doivent être seulement utilisés pour des terminaux avec douilles. Il faut s’assurer que chaque fil de la tresse soit correctement inséré dans la douille. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
(non fournis avec le convecteur-électrique). 4.2.2.1. ACCORDEMENT SUR LE RÉGULATEUR Coté régulateur vous devez connecter votre câble muni de la fiche RJ45 mâle dans l’emplacement prévu à cet effet sur le côté gauche du régulateur. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Lorsque votre installation dispose de plusieurs ventilo-convecteurs (cas des FCX32U) il est nécessaire d’alimenter hydrauliquement et électriquement chacun des émetteurs de chaleur. Il est nécessaire de raccorder entre eux chacun des ventilo-convecteurs à l’aide d’un câble réseau. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 31
(« micro switch ») qui se trouve sous les connecteurs réseau de la carte de commande du ventilo-convecteur (voir Figure 2). Figure 2 Configuration de la carte de commande BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Il faut impérativement couper l’alimentation électrique du/des ventilo-convecteur(s) avant toute manipulation de ce dernier même lors du remontage de la carrosserie. LED verte de mise sous tension BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement Figure 3 Voyant de mise sous tension...
à son réarmement. Rétablir le courant. En cas de déclenchement répétitif, faire remplacer le thermostat par une personne habilitée. EN AUCUN CAS ON NE DOIT COURT-CIRCUITER LA SÉCURITÉ BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 35
Retirer le thermostat pour accéder aux bornes de la résistance. b) Les ponts électriques sont positionnés d’usine en version monophasés tel que sur la photo ci- dessus. c) Connecter le câble de terre et l’alimentation qui sera raccordée au thermostat. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 36
En cas de volonté d’utilisation de l’appoint en heure creuses du tarif EDF, il est préconisé de suivre le câblage suivant : Le relais doit être placé après le disjoncteur. Le relais est à la charge de l’installateur. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Le diamètre de câble préconisé est 2.5mm² et la protection doit être de 16 ou 20 Ampères. 4.3.2. C 400V : ÂBLAGE EN TRIPHASÉ Ne suivre ce paragraphe qu’en cas de câblage en triphasé. Schéma de câblage : Schéma de câblage de la résistance en triphasé 400V BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 38
à l’alimentation secteur en passant par un contacteur de sécurité (non livré, à ajouter). Voir la photo ci-dessous : Neutre Vis repère Phase 1 Terre Phase 2 Phase 3 BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Pour sortir des menus appuyer sur 5.2.1.2. ÉGLAGE DES VALEURS Pour modifier les valeurs, appuyer sur jusqu'à ce que la ligne soit en négatif, puis incrémenter ou décrémenter cette valeur avec les touches BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Remarque : Lors d’une coupure de courant la date et l’heure sont sauvegardés durant une période de 2 jours. Passé ce délai vous devrez régler la date et l’heure. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 41
Etat de fonctionnement du circulateur de la décharge / piscine Piscine (S3) Vitesse conv De 0 à 2 Vitesse du ventilo-convecteur Commande de(s) résistance(s) électrique des ventilo-convecteurs Cmd Appoint 0 ou 1 électriques (0 : arrêt, 1 : marche) BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 42
Une demande de stockage d'énergie est faite par le ballon Refroid. Une demande de refroidissement est faite par le ballon Arrêt Le ballon est à l'arrêt Ballon: Etat Marche Le ballon est en marche BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 43
Il est peut être nécessaire de formater cette dernière en FAT (Par exemple depuis un ordinateur équipe de Windows dans l'explorateur de disques faire clic droit sur la carte SD puis formater en utilisant le système FAT BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 44
Si sur l’affichage principal apparait le logo , dirigez-vous dans le Menu Utilisateur > Anomalies. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 45
à minuit. jusqu’à Pour cela descendre en bas de la liste des anomalies puis sélectionner « acquitter » avec l’affichage de « confirm : > » et enfin confirmer avec un simple BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 46
Nombre d’appoint électrique devant être piloté par la Nb Appoint elec. régulation seulement en AerothermElec BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 47
Présence pilo RF 0 ou 1 vitesses du ventilo-convecteur (uniquement en option) [Init pilotage RF] ou [******] Appairage des sorties pilotées en RF Reglage sondes Accès au menu de correction des sondes BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 48
« OK » du thermostat pour forcer le rafraîchissement. Il est tout de même conseillé de vérifier au bout de quelques minutes que le thermostat communique en contrôlant que la température d’ambiance affichée sur l’écran correspond à une valeur correcte. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
à laquelle l’eau est chauffée par l’appoint. Cette donnée est utilisée pour déterminer s’il faut chauffer le ballon d’ECS ou le circuit de chauffage dans certaines configurations. Voir graphiques suivant. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Dans ce mode de chauffage la résistance électrique n’est jamais sollicitée. Le chauffage de l’habitation se fera seulement lors de journées ensoleillées (sous réserve que l’énergie solaire est suffisante). 21°C 19°C Température d’ambiance Consigne Consigne Temp ambiance sol Chauf BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Si un circuit arrive à la température maximum « d’arrêt du circuit », il est arrêté et l’autre peut encore fonctionner. Si les 2 sont à la température maximum, les 2 sont arrêtés même si le capteur est chaud. Dans ce cas, le vase d’expansion garanti la sécurité du circuit. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 54
Le circulateur S1 fonctionne donc au ralenti en journée afin de baisser le rendement du capteur même si le ballon n’est pas très chaud. La nuit, le ballon est refroidi plus bas qu’en mode normal. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
S3 du régulateur. La décharge est mise en marche lorsque la température du capteur dépasse 70°C et est arrêtée lorsque la température capteur est inférieure à 50°C. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
La température maximum de la piscine que peut atteindre la piscine est 35°C. En pratique, le fonctionnement décharge au-delà de la température de consigne de chauffage de la piscine « Temp Max Piscine » n’augmente que très peu la température de la piscine. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Laisser monter l’installation à 5 bar (ou à défaut au maximum que permet la pompe de remplissage), fermer la vanne de remplissage et arrêter la pompe. Laisser la pompe raccordée au cas où il BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
En cas d'ensoleillement insuffisant, pour vérifier le fonctionnement de l'installation et terminer la purge, le circulateur peut être mis en mode de fonctionnement forcé (voir Menu Expert / Test sortie). BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
90°C pendant au moins 5 minutes. La régulation doit partir dans un mode de production si une demande d’énergie est fait et que le capteur est suffisamment chaud et sous les 120°C. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
: démonter le siège et nettoyer les pièces internes puis les remonter (utiliser uniquement de la graisse siliconée) Vérifier la cohérence des sondes de températures PT1000 Visualisation les températures sur le régulateur et comparer avec la valeur Annuellement ohmique BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Ne pas asperger avec de l'eau les surfaces externes ou internes du ventilo-convecteur (on pourrait provoquer des courts-circuits). Toujours couper l’alimentation du ventilo-convecteur avant tout entretien. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
En plein soleil, la température du capteur peut atteindre 160°C. Si le capteur ne fonctionne pas depuis plusieurs jours, la température du ballon d’eau chaude sera entre 5° et 20°C. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
SAV Clipsol. La vanne ne change pas de position. Vérifier le câblage électrique de la vanne 3 voies (correspondant au schéma). Le moteur de la vanne est peut être endommagé. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Le défaut « Comm. Aerotherme 2» est-il affiché ? Le câble qui relie le ventilo- convecteur électrique 1 au ventilo-convecteur électrique 2 est défectueux. Vérifiez-le Le défaut a disparu lorsque la connexion a été rétablie BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 65
La sécurité thermique du ventilo-convecteur doit être réarmée. Hors tension, retirer la carrosserie et avec un tournevis pousser sur le bouton de rearmement BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
La carte est sous temporisé de tension type T 2A 250V 5*20mm Le fusible de la carte électronique et/ou du ventilo- convecteur est/sont défectueux. Il faut les remplacer BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Mettre dans le paramètre « Nb Appoint elec. » le nombre de ventilo-convecteur installé et vérifier la position des micro interupteur des cartes électroniques de chacun des ventilo-convecteurs (voir notice paragraphe Configuration du numéro d’identification) La régulation est bien configurée BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
à l’aide d’un pH-mètre. Si une des valeurs mesurées n’est pas comprise dans la plage nominale donnée ci-dessus, contactez le SAV Clipsol ou remplacez le fluide. Si le pH est supérieur à la valeur nominale une correction peut être envisagée à l’aide du pH Moins, Contactez le SAV Clipsol.
Page 71
7.7. S CHÉMA DES DIFFÉRENTS BALLONS 400 – E BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
Page 72
400 – HE BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
2 jours maximum hors tension. En cas d’arrêt plus longtemps, l’information sera perdue il faut de nouveau paramétrer le régulateur. BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
-Installer l’unité et la bloquer en serrant les vis (5). -Si nécessaire, reposer l’habillage en serrant les vis préalablement déposées et en ayant soin de reconnecter le micro interrupteur du ventilateur qui avait été débranché. BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d’installation et fonctionnement...
Page 75
(FCX-50U) et le modèle gainable (FCX-50PO) : 1201mm 1006mm 1051mm 95,5mm 54,5mm 144,5mm 103,5mm Dimension pour le petit modèle livré par 2 (FCX-32U) : 981mm 786mm 831mm 95,5mm 54,5mm 144,5mm 103,5mm BLOCSOL COMBI FLEX D – Notice d’installation et fonctionnement...
