Manuels Connexes pour CLIPSOL ECS Collectif 100
Sommaire des Matières pour CLIPSOL ECS Collectif 100

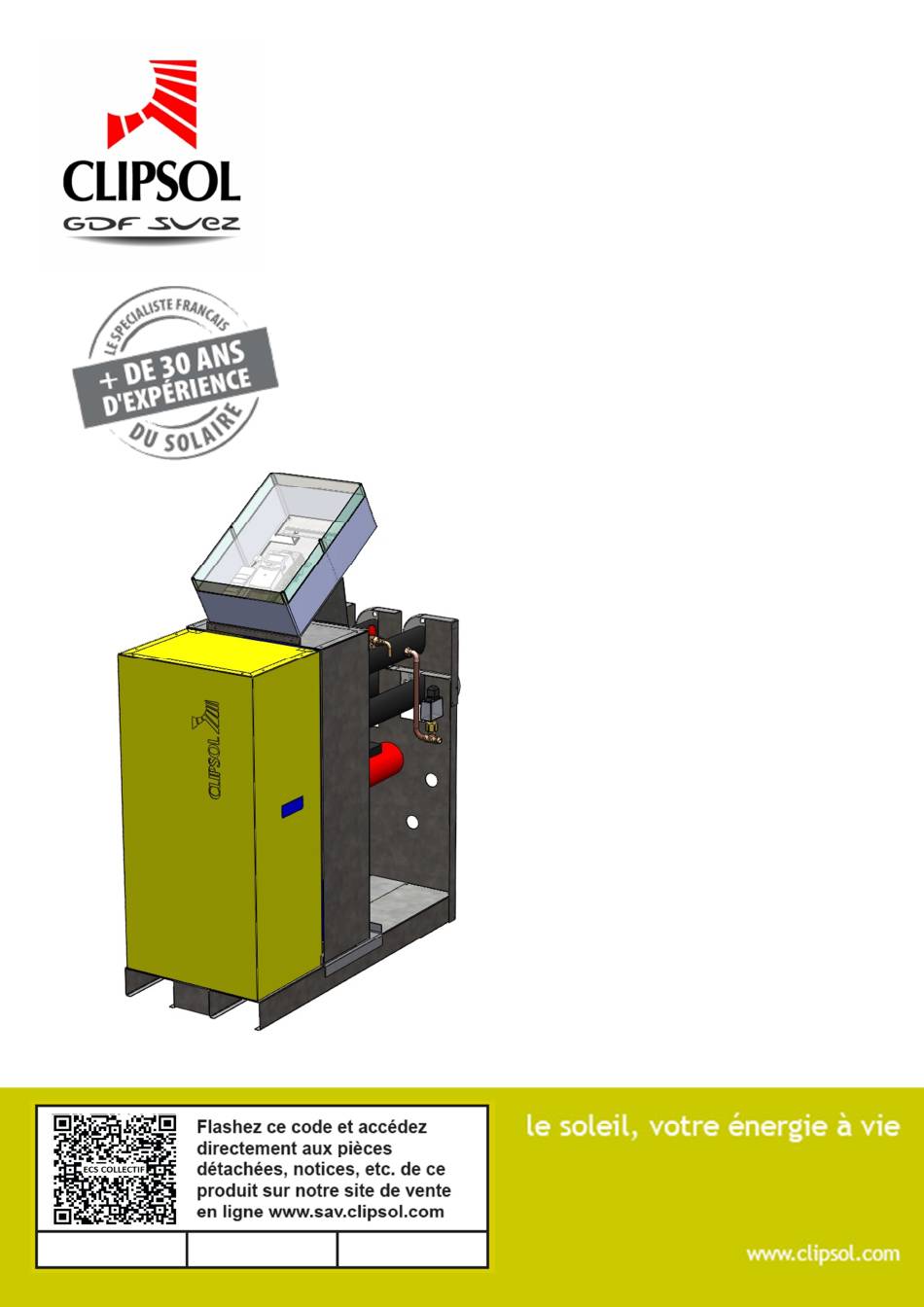

- Page 1 ECS Collectif 100-200 Notice de Pose et fonctionnement CP016493-05/01/2012-V2 CP016493 23/04/14 V2.1...
- Page 3 Sommaire INTRODUCTION ET SECURITE .................. 4 Brève description ......................4 Utilisation conforme à l’emploi prévu ................. 4 PRESENTATION DE L’ECS 100-200 ................5 Composition......................... 5 Dimensions ........................5 CARACTERISTIQUES ET MISE EN SERVICE ............6 Caractéristiques ......................6 Raccordements hydraulique ..................6 3.2.1 Vase d’expansion ....................
- Page 4 1 INTRODUCTION ET SECURITE Félicitations pour l’achat de cet ECS CLIPSOL ! : Toute l’équipe CLIPSOL vous remercie pour votre confiance et nous espérons que ce produit vous apportera satisfaction dans votre démarche d’économie d’énergie et de protection de l’environnement.
- Page 5 2 PRESENTATION DE L’ECS 100-200 2.1 Composition L’ensemble ECS Collectif est composé de 3 sous-ensembles : 1 : Partie Tôlerie 2 : Partie Hydraulique 3 : Coffret électrique 2.2 Dimensions...
- Page 6 3 CARACTERISTIQUES ET MISE EN SERVICE 3.1 Caractéristiques Les caractéristiques des circulateurs sont définies par le BE Clipsol en fonction de chaque projet. En régime permanent, le circuit primaire peut fonctionner à 110°C (sous 4 bars ou 6 bars). Composants Coffret de régulation...
- Page 7 3.2.1 Vase d’expansion Le vase d’expansion doit être installé à côté du Blocsol et connecté sur le raccord resté libre dans le Blocsol (n° 6 sur plan ci-dessus). La pression de gonflage du vase doit être adaptée adaptée à celle indiquée sur la fiche de dimensionnement, avant la mise en pression du circuit primaire.
- Page 8 3.4 Différentes configurations hydrauliques d’installation 3.4.1 Version standard + ballon d’appoint Le schéma de base se compose d’un capteur, d’un échangeur à plaques, de deux circulateur et d’un ballon solaire. C’est à ce schéma présent sur toutes les installations que l’on vient ajouter des options. Il est possible d’avoir un échangeur interne et dans ce cas T9, T10 et le circulateur secondaire sont inexistants.
- Page 9 Le bouclage sanitaire permet la disponibilité de l’eau chaude plus rapidement dans les différents points de puisage. La version standard boucle sur le ballon d’appoint. Le bouclage sanitaire n’est pas piloté par Clipsol. 3.4.4 ECS Instantané L’ECS instantanée permet de s’affranchir des problèmes de légionellose sur le ballon solaire.
- Page 10 3.4.5 Schéma avec 2 champs de capteurs (EST/OUEST) Permet de gérer 2 champs de capteurs orientés différemment. 3.4.6 Bouclage solaire Le bouclage solaire permet d’utiliser l’énergie solaire pour compenser les pertes du bouclage sanitaire lorsque cette énergie est suffisante. Lorsque le ballon solaire est plus chaud que le retour du bouclage, le retour est dirigé vers le ballon solaire.
- Page 11 3.4.7 ECS Instantané + Bouclage solaire 3.4.8 Décharge Le circuit décharge est nécessaire lorsque l’énergie disponible en été est supérieur à la consommation. Dans ce cas, une partie de l’énergie doit être déchargée du circuit.
- Page 12 3.4.9 Les options comptage 3.4.9.1 Standard + comptage eau froide 3.4.9.2 Standard + comptage primaire...
- Page 13 3.4.9.3 Standard + décharge + comptage décharge 3.4.9.4 Standard + bouclage sanitaire + comptage bouclage...
- Page 14 3.4.9.5 Standard + comptage primaire de l’appoint 3.4.9.6 Standard + bouclage solaire + comptage eau froide...
- Page 15 4 NOTES...
- Page 16 Parc d’activités Les Combaruches 73100 AIX-LES-BAINS Tél. 04 79 34 35 36 Fax : 04 79 34 35 30...
- Page 17 Parc d’activités Les Combaruches 73100 AIX-LES-BAINS Tél. 04 79 34 35 36 Fax : 04 79 34 35 30...
