3 CARACTERISTIQUES ET MISE EN SERVICE
3.1 Caractéristiques
Les caractéristiques des circulateurs sont définies par le BE Clipsol en fonction de chaque
projet.
En régime permanent, le circuit primaire peut fonctionner à 110°C (sous 4 bars ou 6 bars).

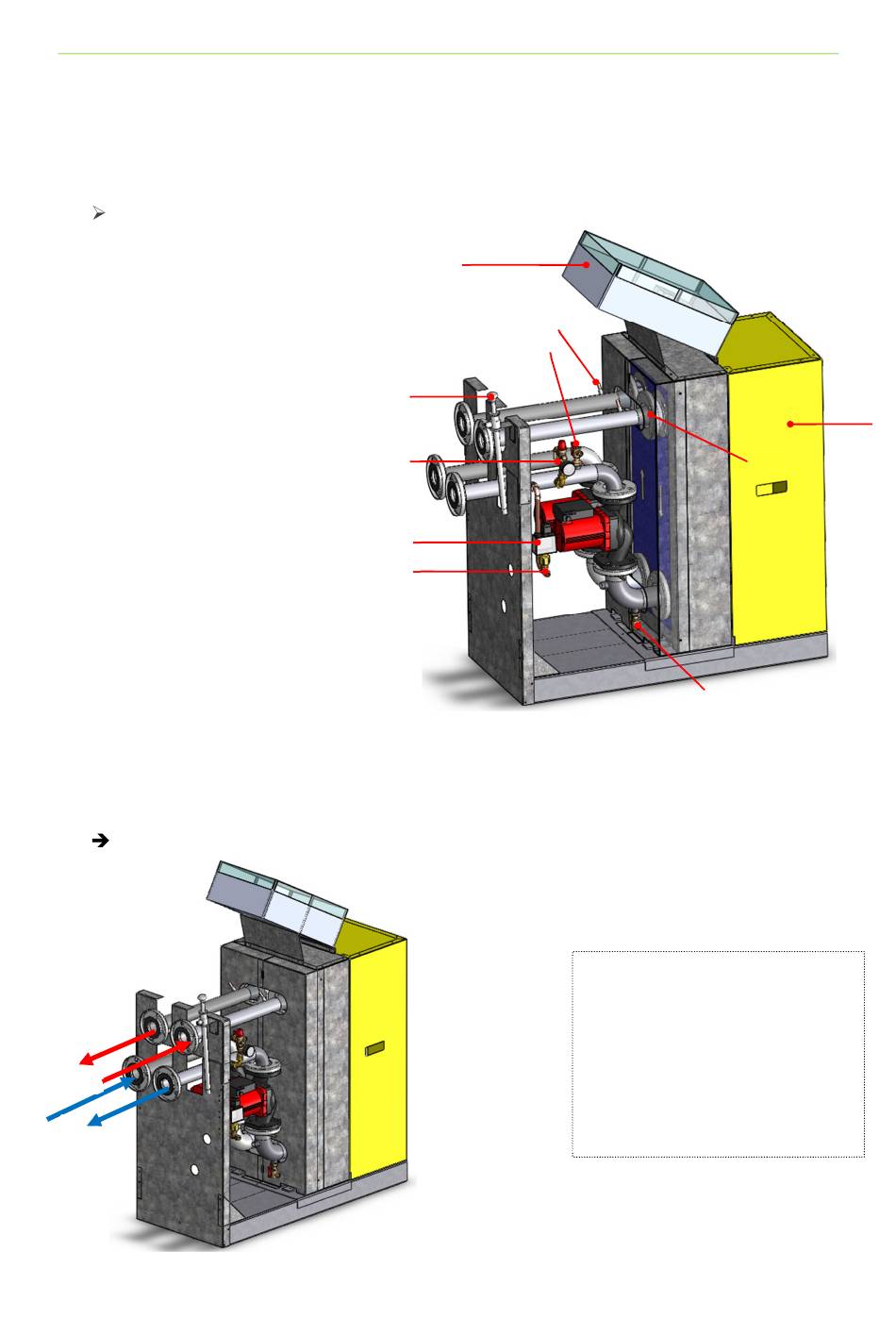

Composants
1.
Coffret de régulation
2.
Pompe mise en pression manuelle
3.
Ensemble soupape de sécurité +
manomètre
4.
Vanne de remplissage
5.
Pressostat
6.
Connexion vase d'expansion
7.
Vanne de vidange
8.
Doigt de gant pour sonde de température
9.
Echangeur à plaque dans coffret isolé
10.
Clapet anti-retour primaire et secondaire
3.2 Raccordements hydraulique
Les raccords hydrauliques entre les capteurs et le ballon ECS sont détaillés sur les schémas
ci-dessous. Le circuit primaire doit être rempli en Clipsogel. Le circuit secondaire doit être
rempli en eau sanitaire ou eau morte de stockage suivant les versions.
Raccordement sur Brides DN50-PN10
2
4
1
3
1
8
4
2
3
5
6
10
7
Circuit secondaire ECS
1- Retour ballon froid
2- Départ ballon chaud
Circuit primaire capteur
3- Départ capteur froid
4- Retour capteur chaud
9
6
