6.4. P
ROCÉDURE D
1) Sondes de températures
Vérifier que toutes les sondes affichent des valeurs cohérentes et qu'elles sont correctement placées (par
rapport au schéma hydraulique): Menu utilisateur / Visu mesure. Si une sonde n'est pas branchée une
valeur très élevé s'affiche : >180°C. Si une sonde est en court-circuit une valeur très basse s'affiche : <-
500°C. Vérifier que les sondes départ chauffage et retour chauffage ne sont pas interverties.
2) Circulateur
Forcer le démarrage du circulateur à 100% : Menu Expert / Test sortie. Ceci même si le circulateur est déjà
en fonctionnement car il y a du soleil. Relever le débit affiché sur le débitmètre visuel lorsque le circulateur
est à 100%.
Si le débit lu est supérieur à la plage préconisée, visser un peu la vis de la vanne de réglage du débit
jusqu'à obtenir le bon débit.
Si le débit lu est inférieur à la plage préconisée, vérifier que la vis de la vanne de réglage du débit est bien
dévissée à fond et purger de nouveau l'installation pendant quelques minutes avec la pompe de
remplissage.
3) Vanne 3 voies
A l'aide du « Menu expert / Test sortie » Faire basculer la vanne (position CHF et ECS) et vérifier qu'elle
bascule correctement. Vérifier le débit du circulateur (à 100%) pour chacune des positions de la vanne.
4) Ventilo-convecteur
A l'aide du « Menu expert / Test sortie » forcer le démarrage du ventilo-convecteur et vérifier qu'il démarre
bien en vitesse 1, en vitesse 2 et en vitesse 3.
Laisser la vitesse de ventilation en vitesse 2 puis à l'aide du « Menu expert / Test sortie » forcer le
démarrage de la résistance électrique du ventilo-convecteur et vérifier que cette dernière fonctionne
correctement.
Lorsque tout est opérationnel, ajuster la pression du circuit primaire à
vanne de vidange ou en remplissant avec la pompe de remplissage.
Vous pouvez ensuite démonter la pompe de remplissage et le flexible de vidange.
 La mise en service est terminée.
Attention lorsque la mise en service est faite durant une journée ensoleillée le
capteur peut à l'arrêt (avant mise sous tension du régulateur), dépasser la
température de sécurité de
empêchant toute circulation. Il est donc conseillé de forcer la vanne 3 voies en position
ECS et de forcer la circulation solaire à 100% afin de refroidir le capteur en dessous de
90°C. Une fois cette température atteinte revenir au menu accueil puis couper et remettre
l'alimentation de la régulation ceci afin de sortir du mode sécurité immédiatement sans être
obligé d'attendre que la régulation reste sous la barre des 90°C pendant au moins 5
minutes. La régulation doit partir dans un mode de production si une demande d'énergie
est fait et que le capteur est suffisamment chaud et sous les 120°C.
'
ESSAIS DU FONCTIONNEMENT

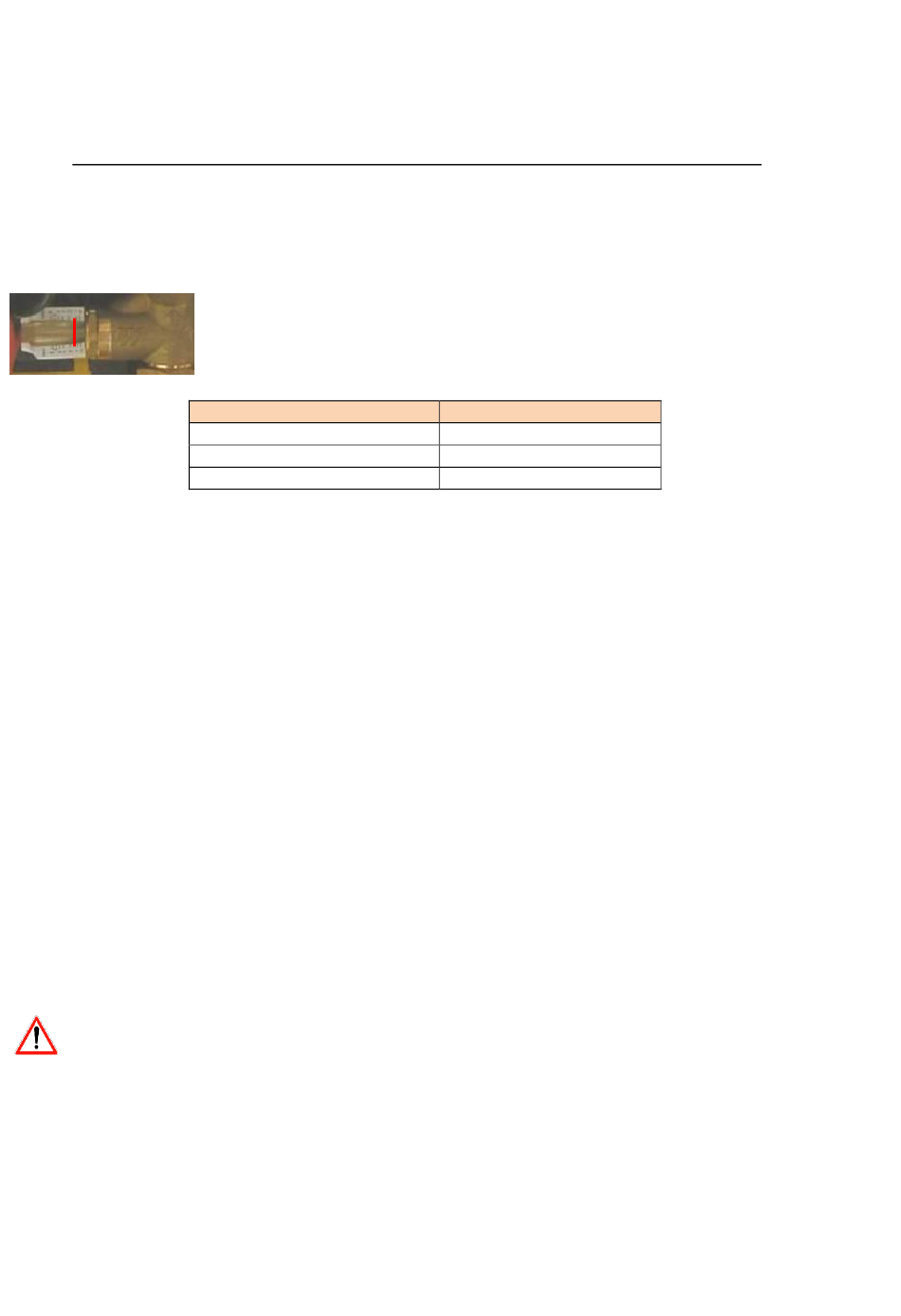

La lecture du débit s'effectue en prenant comme repère le trait rouge du flotteur.
Débit pour un bon fonctionnement en fonction du la surface du champ de capteur
Surface capteur (m²)
9m²
12m²
15m²
faisant ainsi passer la régulation dans l'état « sécurité »
120°C
BLOCSOL COMBI FLEX D – Notice d'installation et fonctionnement
Débit (l/min)
Entre 4 et 7
Entre 5.5 et 9
Entre 6.5 et 11
3 bar en ouvrant la
