4.2.1. R
Les raccordements électriques suivants sont à effectuer lors de l'installation du Système Clips'Air
Electrique. Ce raccordement doit être exécuté par un personnel qualifié sur une installation
TENSION. Les raccordements électriques doivent suivre la règlementation en vigueur dans le pays
d'installation. En France, vous devez vous référer aux prescriptions de la dernière version de la norme NF
C15-100 pour installer des émetteurs de chaleur électriques dans une habitation neuve ou lors d'une
rénovation.
Le ventilo-convecteur équipé d'une résistance électrique de chauffage consomme jusqu'à 2KW sous 230V
(cas du FCX50U voir tableau des caractéristiques techniques en annexe. Le nombre de ventilo-convecteur
pouvant être branché sur un circuit d'alimentation dépend de la nature de ce circuit électrique et de la
somme des puissances maximum consommées par les convecteurs-électriques raccordés sur ce circuit
électrique. Le câblage des radiateurs et convecteurs muraux doit être indépendant des autres appareils
électriques et comporter trois fils (phase, neutre et fil relié à la terre) dont la section minimale dépend de la
puissance installée. Pour un circuit protégé par un disjoncteur de 20A avec une section de câble de
2.5mm² la somme des puissances ne doit pas excéder 4500W.
ALIMENTER LE VENTILO-CONVECTEUR EXCLUSIVEMENT AVEC UNE TENSION DE 230 VOLTS
MONOPHASE.

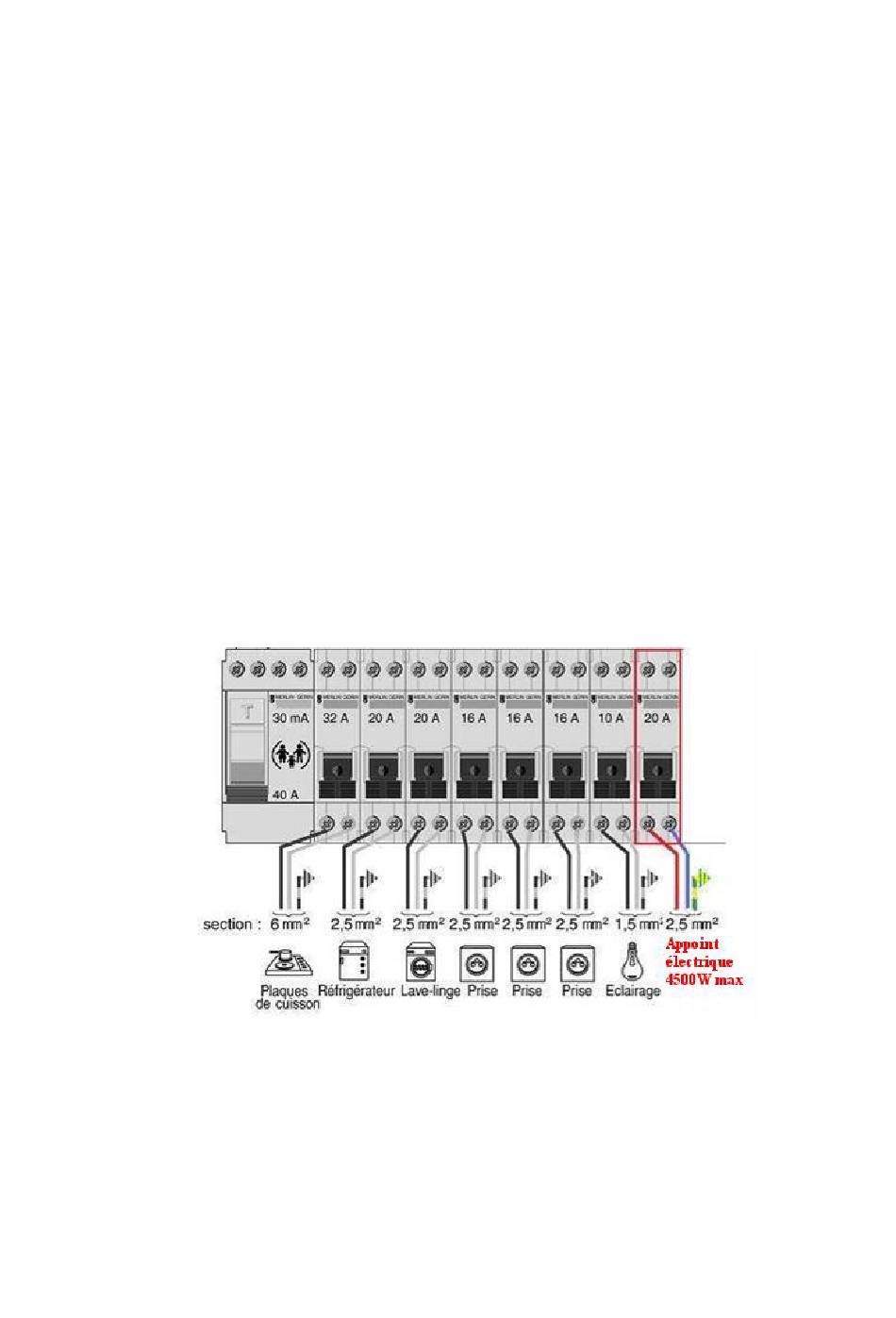

Exemple de raccordement de la résistance sur le tableau électrique :
Le diamètre de câble préconisé est 2.5mm² et la protection doit être de 20 Ampères sous un
différentiel de 30mA. Utiliser des câbles du type H05V-K ou N07V-K avec isolation 300/500 V en
une conduite ou une goulotte. Tous les câbles doivent être insérés dans des conduites ou goulottes
tant qu'ils se trouvent à l'extérieur du ventilo-convecteur. A la sortie de la conduite ou de la goulotte,
les câbles doivent être positionnés de façon à ne subir aucune sollicitation telle que traction ou
torsion et doivent être protégés des agents atmosphériques.
Les câbles tressés doivent être seulement utilisés pour des terminaux avec douilles. Il faut
s'assurer que chaque fil de la tresse soit correctement inséré dans la douille.
28
BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d'installation et fonctionnement
ACCORDEMENTS ÉLECTRIQUES
4.2.1.1. A
LIMENTATION ELECTRIQUE
HORS
