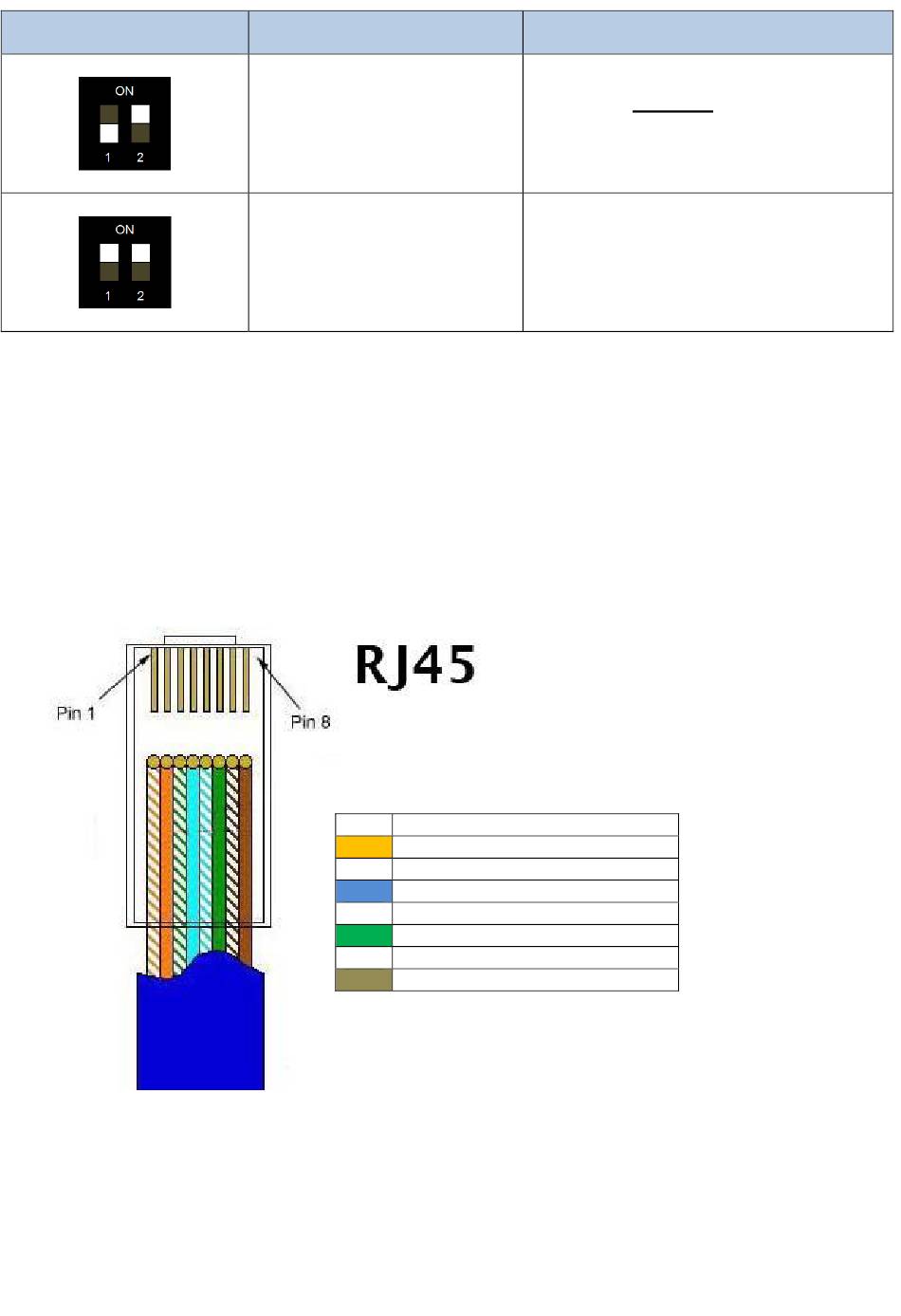

Configuration des
« switch »
Lorsque le câble Ethernet de 20 mètres livré avec le produit n'est pas adapté à la distance entre le blocsol
et le ventilo-convecteur. Vous pouvez utiliser un câble réseau type Ethernet FTP droit de catégorie
supérieure à 5 de longueur adaptée à votre situation. Ce câble doit être équipé de connecteurs RJ45 mâles
à sertir à chaque extrémité du câble grâce à une pince à sertir pour connecteur de type RJ45. Veuillez
respecter scrupuleusement l'ordre et la couleur des fils comme sur la figure ci-dessous sans quoi la
communication entre le régulateur et le ventilo-convecteur ne fonctionnera pas.
32
BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d'installation et fonctionnement
Numéro d'identification
4.2.3.2. P
RÉPARATION DU CÂBLE DE CONNEXION
//1///
2
//3///
4
//5///
6
//7///
8
Commentaire
Configuration par défaut lorsque
l'installation a un seul ventilo-convecteur.
1 Ou configuration à appliquer au premier
ventilo-convecteur dans le cas d'une
installation à 2 ventilo-convecteurs
Configuration à appliquer au deuxième
ventilo-convecteur dans le cas d'une
2
installation avec 2 ventilo-convecteurs
Masse
Masse
Masse
B
A
Masse
Masse
Masse
