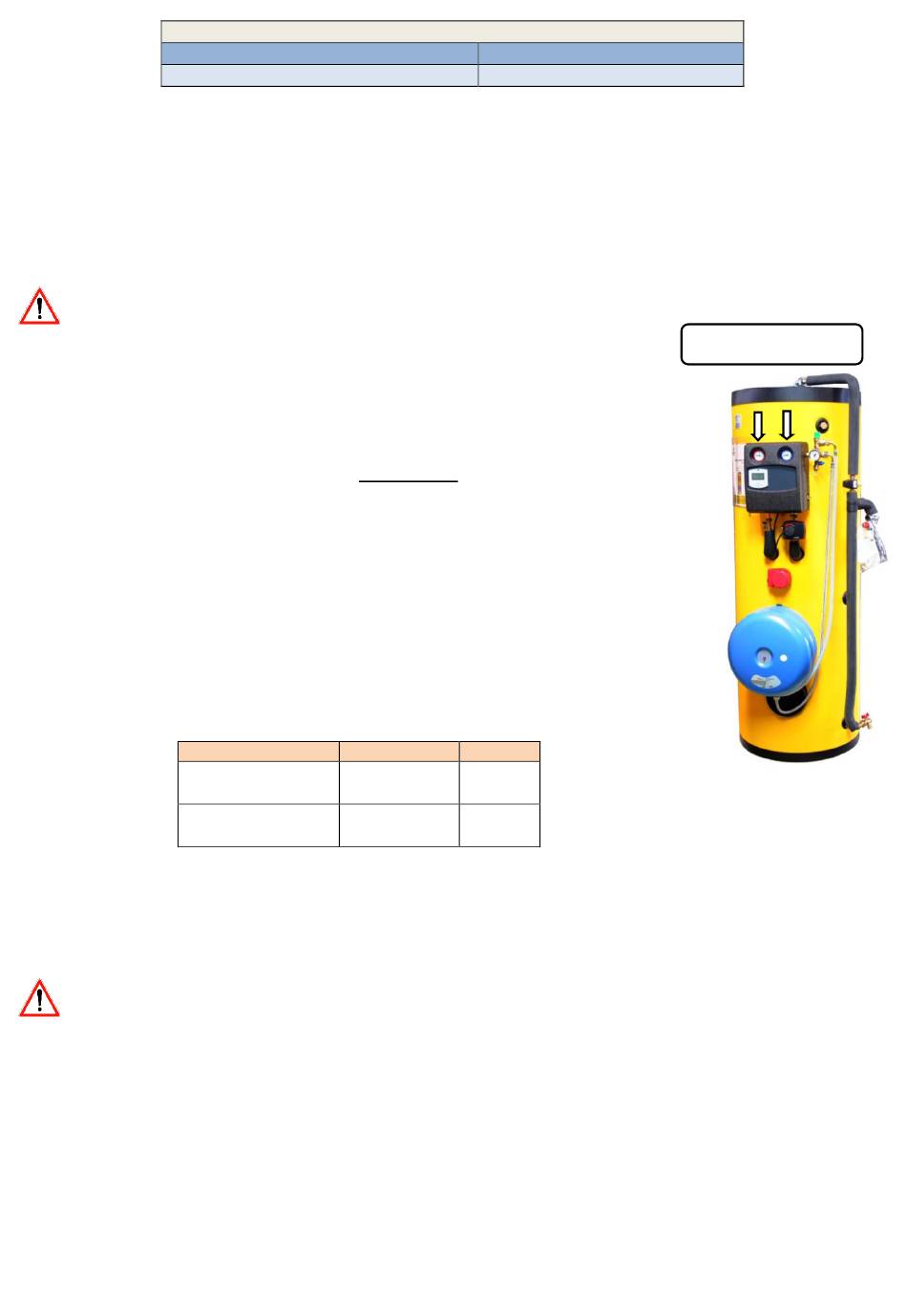

Sur le « Blocsol », les raccords pour le circuit capteur sont situés en haut du groupe hydraulique. Les
raccords sont mâles filetés 1" avec portée plate pour joint plat. Le diamètre 1'' est prévu pour une
canalisation de diamètre 20 : Bitube DN20 ou cuivre 20/22.
En cas d'installation d'un diamètre 16, les réductions rondes (fourrures) 1" qui sont installées en usine
peuvent être retirées pour une sortie en 3/4".
En cas d'installation d'un diamètre 25, des réductions rondes (fourrures) 1 1/4" peuvent être ajoutées sur
les sorties.
Limites maxi d'installation des capteurs
- Le capteur Clipsol ne doit pas être situé à plus de 11m plus haut que le
Blocsol.
- Une longueur minimale de 3m entre la sortie des capteurs et le groupe de
transfert doit être respectée.
- La longueur totale de canalisation entre le capteur et l'émetteur de
chaleur (ventilo-convecteur...) est 40m linéaire, soit 80m en aller-retour.
- La longueur maximum de canalisation en extérieur est 4m linéaire soit
8m en aller-retour.
Isolation :
Les canalisations doivent être isolées avec une gaine type mousse
élastomère résistant
recommandée de 19mm. Toute canalisation posée en extérieur doit
être isolée avec une isolation conçue pour résister aux intempéries et
aux attaques des oiseaux.
Hors de ces préconisations, le bon fonctionnent serait compromis et les
économies réduites.
Désignation
Départ capteur froid
Retour
chaud
3.3. K
IT
Ce produit est prévu pour être installé sans décharge avec un capteur de 8,6m² maximum (surface
d'entrée) et 15m² maximum avec un système de décharge.
Les kits avec ou sans décharge sont détaillé ci-dessous.
Pour la pose des capteurs, se référer à la notice des capteurs.
14
BLOCSOL COMBI FLEX D – Clipsair Electrique / Notice d'installation et fonctionnement
Pièces pour le raccordement capteur
Référence*
Blocsol
* Voir la référence dans le paragraphe 2.2
à haute température
Hauteur (mm)
1550
capteur
1550
Quantité
1
(110°C) d'épaisseur
Raccord
1''
mâle
1''
mâle
Raccords capteurs
CAPTEUR
