3.6. D
ÉPART EAU CHAUDE MITIGEUR
Le Blocsol intègre un mitigeur thermostatique pré-monté : Connexion mâle
3/4'' à la sortie eau chaude du ballon.
Raccorder la sortie du mitigeur 3/4" au circuit de distribution d'eau chaude
sanitaire. Utiliser une canalisation adaptée à l'eau chaude sanitaire.
La température de distribution d'eau chaude sanitaire régulée par le
mitigeur peut être réglée par l'utilisateur entre 35°C et 65°C : ajuster la
température en tournant la molette. La précision de la régulation est de +/-
2°C lorsque le système est stabilisé. Contrôler le résultat à l'aide d'un
thermomètre au robinet une fois l'installation terminée et mise en chauffe. Il
est possible de bloquer le réglage : retirer la vis sur la tête du mitigeur,
retirer le bouton plastique et le remonter en le glissant le long d'une rainure
sur le corps du mitigeur, remettre la vis.
Désignation
Depart eau chaude
3.7. A
PPOINT EAU CHAUDE PAR CHAUDIÈRE
En cas d'appoint hydraulique pour l'ECS (chaudière externe), un
échangeur est disponible en option en partie haute du ballon.
Voir le 1er schéma de principe en paragraphe 2.7.
-Caractéristiques de l'échangeur pour appoint hydraulique :
ECHANGEUR POUR APPOINT HYDRAULIQUE
Puissance * (kW)
Contenance (Litres)
Pertes de charge * (mbar)
* pour un débit de 1250 l/h
- Préconisation de raccordement :
Les plans des ballons ainsi que les raccordements sont donnés plus bas en
Annexe.
Plusieurs configurations peuvent être envisagées:
Désignation
Départ appoint froid
Retour appoint chaud
Hauteur (mm) Raccord
Hauteur (mm) Raccord
BLOCSOL COMBI FLEX D – Notice d'installation et fonctionnement
1330 3/4" mâle
BALLON 390L
29
8.2
19
1180 3/4" mâle
1570 3/4" mâle

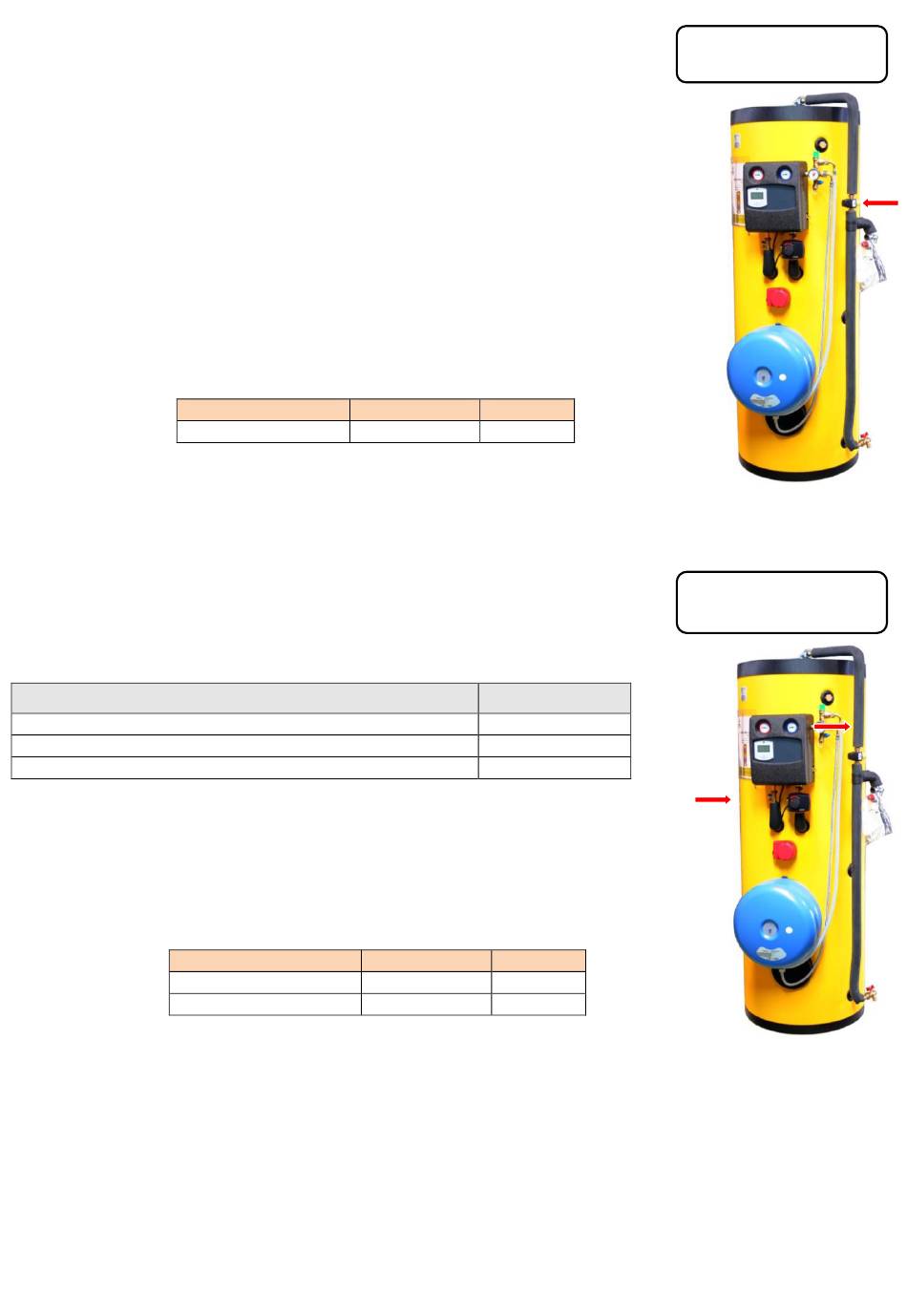

Mitigeur / sortie eau
chaude
Echangeur d'appoint
(en face arrière)
