La vitesse du circulateur est à régler en fonction du type d'appoint :
Type d'appoint
Chaudière électrique intégrée : 1XX
Chaudière gaz haut rendement et condensation intégrée : V2XX, V3XX
Chaudière extérieure : V4XX, V5XX, V6XX, V7XX, V8XX
6 - RACCORDEMENTS ELECTRIQUES
6.1 - P
Avant toute intervention, veuillez couper l'alimentation électrique générale du
BLOCSOL CombiPSD au niveau du tableau électrique général de l'habitation
(disjoncteur de protection). Les opérations décrites dans cette notice technique doivent
être réalisées par un professionnel averti, en respectant scrupuleusement les normes
(NFC15100) et les règles de l'art en vigueur
6.2 - P

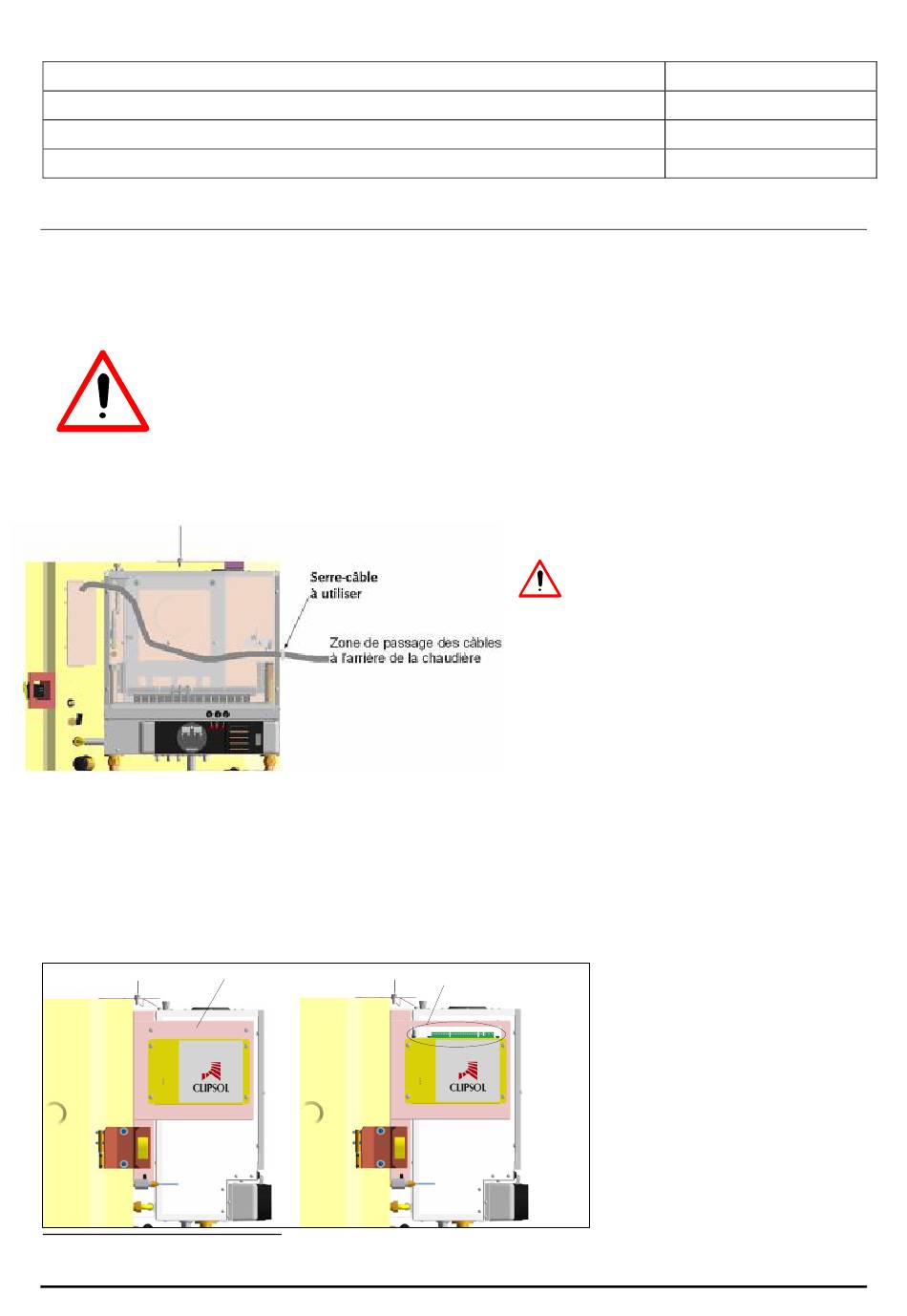

Le passage des différents câbles électriques se fait derrière la chaudière d'appoint (pour les versions
avec chaudière intégrée).
6.3 - Z
ONE DE RACCORDEMENT ELECTRIQUE
La zone de raccordement électrique se situe sur la face avant, et en partie haute de la carte de
régulation. Oter la tôle de protection (sans démonter le coffret de la carte électronique) pour avoir
accès à la zone de raccordement.
pour une meilleure fiabilité des connexions sur le bornier, il est vivement conseillé d'utiliser des
2
câbles et fils souples
2
La rigidité trop élevée de certains câbles créerait un effort sur les connecteurs et des pb de connexion.
BLOCSOL CombiPSD - Notice de pose
RECAUTIONS D
ASSAGE DES CABLES
.
Capot de protection
du bornier installateur
'
INSTALLATION
Le câble d'alimentation secteur doit
être installé et serré dans le serre-
câble
hydraulique) du blocsol CombiPSD.
Zone de raccordement
Bornier installateur
Circulateur 80W
Vitesse 2
Vitesse 3
Vitesse 3
à
l'arrière
(côté
Page 17
bornier
