5.3 - M
ISE EN PLACE DES SONDES DE TEMPERATURE SUR LES CANALISATIONS DU
BORNIER

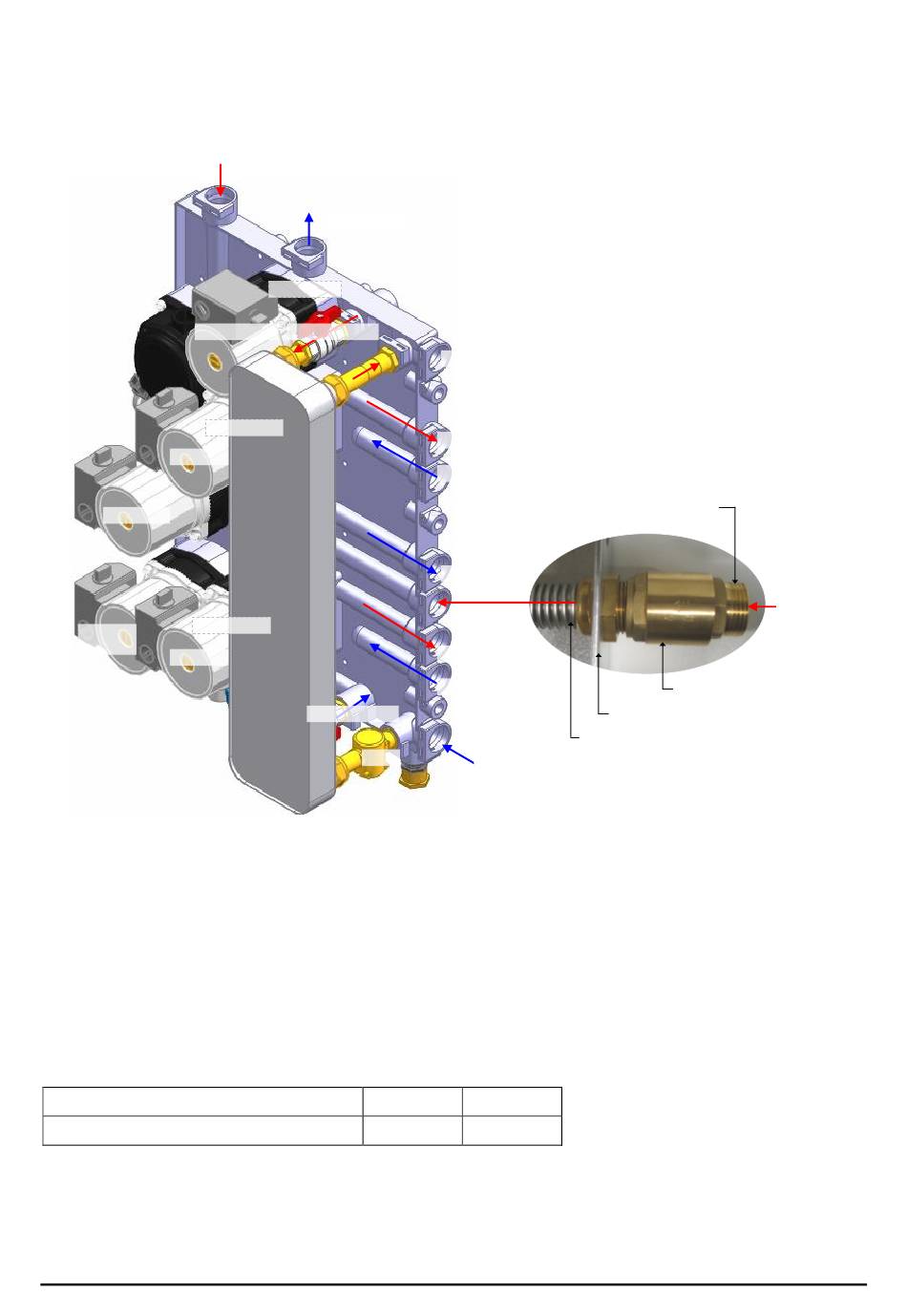

Différentes sondes de températures, livrées précablées avec le BLOCSOL CombiPSD, sont à mettre
en place sur les canalisations du bornier. Ces sondes sont des sondes à clipser et sont mises en
place sur l'embout laiton du flexible inox, côté platine.
S5 - chaudière
M2 -
S2 - zone2
S4 - capteur
M1 -
S3 - ECS
(Vitesse 2)
S1 - zone 1
5.4 - R
EGLAGE VITESSE DES CIRCULATEURS
Les circulateurs de la platine hydraulique sont réglés en usine en vitesse 3, excepté le circulateur
pour la production ECS qui doit impérativement être laissé en vitesse 2. Il n'y a généralement
pas lieu de modifier le réglage du circulateur capteur (adaptation automatique du débit).
La vitesse des circulateurs de zone et d'appoint est à ajuster comme suit :
5.4.1 - Circulateur zone 1 et 2
La vitesse des circulateurs S1 (zone 1) et S2 (zone 2) est à régler en fonction de la surface de zone
chauffée :
Circulateur 80W
Surface plancher maxi chauffée
Pour circulateur 130W, conserver la vitesse 3.
5.4.2 - Circulateur appoint
16
Page
T1 - sortie chaudière
vers chaudière
M3-
100 = bas
T6 - prim. chaud
100 = haut
100 = haut
T2 - prim. froid
Qv EF
Vitesse 2
105 m²
T7 - ECS
T8 - départ Z2
T9 - retour Z2
T5 - capteur froid
T3 - départ Z1
T4 - retour Z1
Bornier
Flexible inox
EF
Vitesse 3
160 m²
BLOCSOL CombiPSD - Notice de pose
