En cas de démontage du boîtier de régulation, veillez à bien reconnecter tous les faisceaux
conformément aux indications ci-dessus.
6.5 - A
LIMENTATION BASSE TENSION
L'alimentation du BLOCSOL CombiPSD se fait par une ligne spéciale protégée 230 V – 50Hz
2 fusibles protègent la carte de régulation : F1 (T4L 250V) et F2 (T500mAL 250V).
6.6 - A
CCESSOIRES
S
ECURITE THERMIQUE PLANCHER CHAUFFANT
Le thermostat de sécurité thermique du (des) plancher(s) chauffant(s) est livré avec le BLOCSOL. Il
doit être raccordé au BLOCSOL CombiPSD avec un câble type HO5VVF 3 conducteurs 1.5 mm², et
être mis en place sur les canalisations de départ vers le plancher chauffant au plus des collecteurs de
plancher et au plus loin du blocsol (pour éviter des déclenchement intempestifs en mode décharge
estivale à haute température.
Fixer l'aquastat sur le tuyau en utilisant le ressort fourni
Retirez le couvercle en dévissant les deux vis
Passez le câble de raccordement dans le presse-étoupe et
raccordez les fils aux bornes C, 2 et Terre.
Remettez le couvercle et revissez les 2 vis.
Sécurité thermique sur le circuit « Piscine toutes
saisons »
Ce thermostat de sécurité thermique du circuit « Piscine toutes
saisons » est livré avec le BLOCSOL. Il doit être raccordé au
BLOCSOL CombiPSD avec un câble type HO5VVF 3 conducteurs
1.5 mm², et être mis en place sur les canalisations de retour du
fluide primaire vers le BLOCSOL , proche de l'échangeur piscine.
NB : Cf Annexe 2 pour asservissement pompe de filtration piscine
Vanne de zone 3 voies pour la bascule plancher chauffant/piscine ou plancher
chauffant/boucle de décharge
BLOCSOL CombiPSD - Notice de pose
230 V
monophasée (disjoncteur calibre 4 A non fourni) et
protégée par un parafoudre (fourni avec le combi).

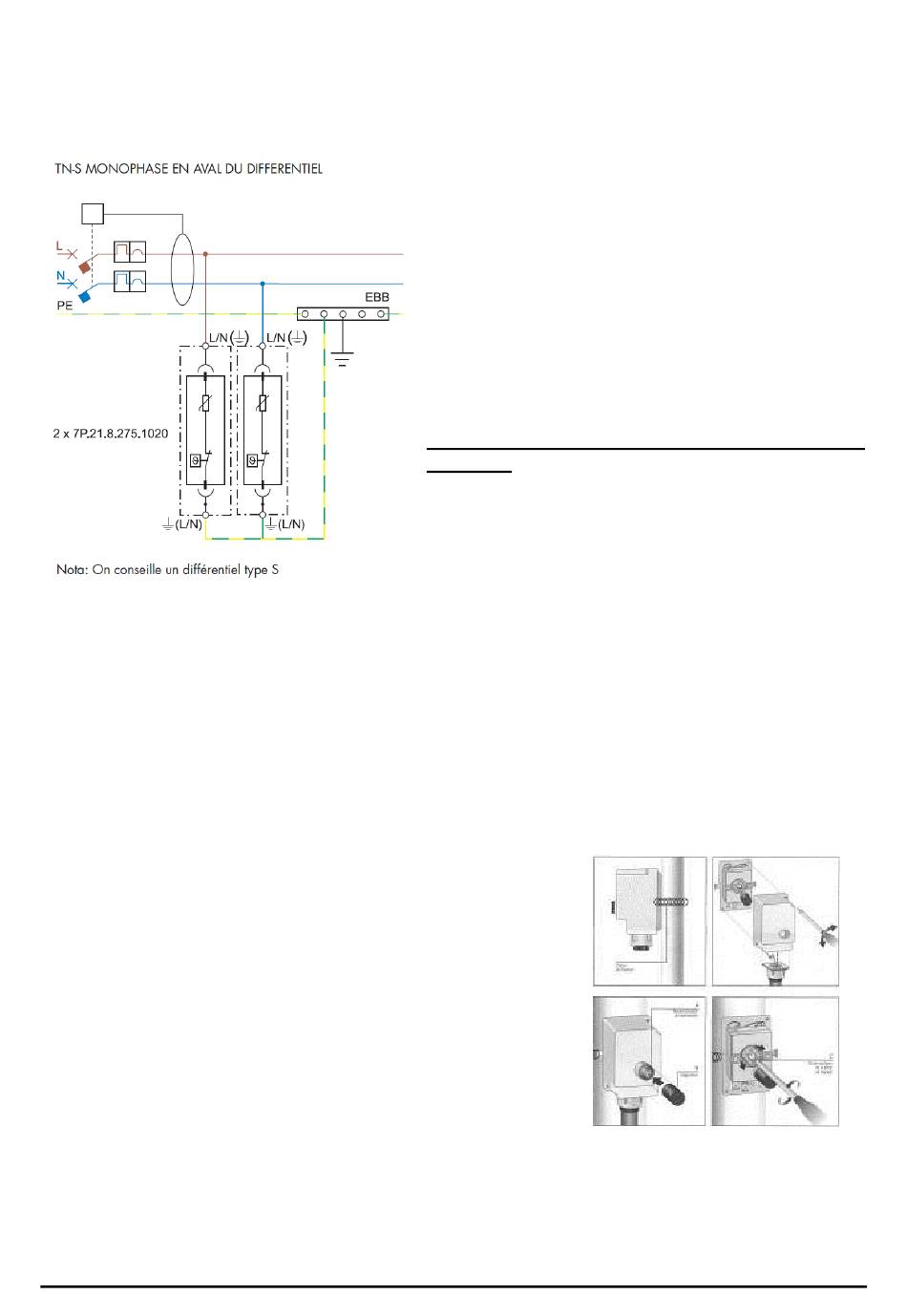

Les parafoudres Finder 7P2182751020 se branchent
entre la phase et la terre et entre le neutre et la terre
de l'installation électrique en aval du disjoncteur
différentiel sur la ligne d'alimentation du BLOCSOL.
Veuillez suivre les indications de montage fournies
avec les parafoudres.
Vérifier que le fil de « terre » est correctement relié au
piquet du puit de terre, ou du réseau de terre de
l'immeuble. Prendre un câble type HO5VVF 3
conducteurs (phase + neutre + terre) de 1.5 mm².
A
TTENTION
POLARITE
Dans le cas d'une chaudière électrique intégrée, se
reporter
Spécificités pour les versions avec chaudière
électrique intégrée
230 V
BLOCSOL
DU
:
IL EST IMPERATIF DE RESPECTER LA
.
en
complément
au
paragraphe
7
-
Page 19
