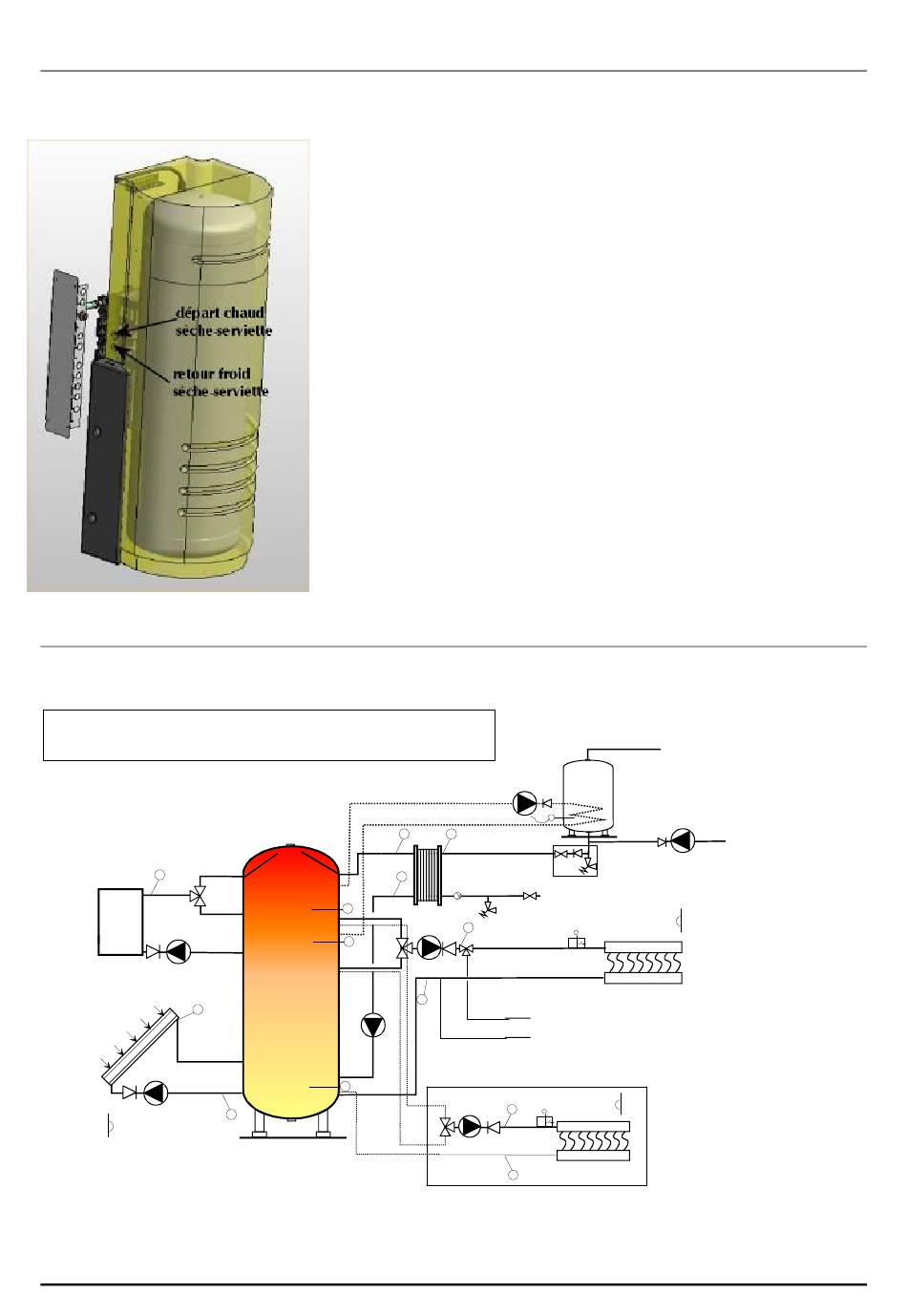

RACCORDEMENT D'UN SECHE-SERVIETTE
PRINCIPE BOUCLAGE SANITAIRE
Conseils de réalisation d'un bouclage sanitaire : ATTENTION, consommation énergétique induite importante !
=> mise en oeuvre à faire avec précaution
=> vérifier puissance chaudière suffisante pour le confort
=> prévoir un coffret électrique pour câbler les différents éléments
=> Réglage: T° consigne ECS combi > T° consigne thermostat ballon de bouclage
T1
Chaudière
M3
PWM5
PWMbrl
T13
PWM4
T10
36
Page
En option à la commande du blocsol CombiPSD, il est possible de
raccorder un circuit sèche-serviette conformément au schéma ci-
contre. Les 2 piquages considérés débouchent directement
(aucune interface type vanne ou circulateur) dans la zone
supérieure du réservoir usuellement maintenue en température
pour la préparation d'ECS appoint.
NB : les modes d'utilisation de ces piquages sont à la charge du
prescripteur et la régulation de ce circuit n'est pas assurée par le
boîtier de régulation principal du blocsol CombiPSD : à définir au
cas par cas selon l'utilisation.
Liaisons sur piquages
sèche-serviette
=> à isoler
T6
T2
T16
T15
M1
PWM3
T14
T5
taille minimale
de ballon de bouclage
pour limiter les déperditions
pilotage circ. selon
thermostat Ballon bouclage
T7
Eau Chaude
Débimètre ECS
Eau Froide
Soupape
sécurité
T3
thermique
PWM1
S1
T4
Circuit Ete
Zone 2
sécurité
thermique
T8
PWM2
M2
T9
BLOCSOL CombiPSD - Notice de pose
Eau Chaude
circulateur Bouclage sanitaire
=> choisir modèle faibles conso électriques et
réglage au débit minimum pour confort utilisateur
(vanne de réglage)
=> utilisation d'une horloge d'enclenchement
selon les plages d'utilisation
Retour bouclage
Groupe de
sécurité
T11
T12
