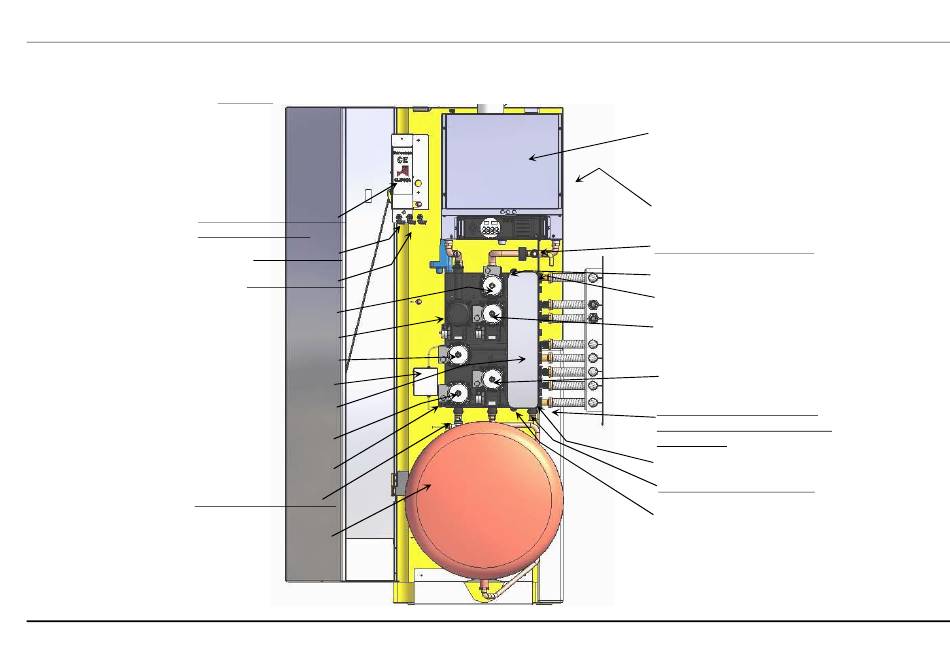

APERÇU DES COMPOSANTS D'UN BLOCSOL COMBIPSD
(exemple d'une version 312)
régulateur électronique
avec cache-borne
circulateur chaudière (S5)
vanne appoint ECS/chauffage (V5)
Circulateur capteur (S4)
Circulateur ECS instantanée (S3)
capteur de pression analogique
Vanne de remplissage
vase d'expansion pour
volume en fluide Clipsogel
3
Page
antenne: elle doit être montée
sur la porte et reliée au régulateur
réservoir de transfert
à l'intérieur de
l'enveloppe jaune
purge capteur
purge réservoir
Pompe de remise
en pression (S6)
Echangeur à plaques
ECS instantanée
BLOCSOL CombiPSD - Notice de pose
chaudière
serre-câble pour
alimentation électrique
soupape 3.5 bars + mano
sonde T° arrivée primaire (T6)
sonde T° sortie ECS (T7)
circulateur+vanne (S2/V2)
zone chauffage 2
circulateur+vanne (S1/V1)
zone chauffage 1
réservoir de récupération
de fluide Clipsogel (purges,
soupapes)
débimètre puisage ECS
soupape sanitaire 6 bars
sonde T° retour primaire (T2)
