l'entrée, se raccorder sur le contact Normalement Ouvert du relais ci-contre, prémonté dans le
coffret de régulation du blocsol et précâblé en usine
9.1 - R
EGLAGE DE LA TEMPERATURE DE FONCTIONNEMENT DE LA CHAUDIERE
EXTERIEURE
Prévoir un niveau suffisamment élevé pour la production d'ECS à la température programmée + un
différentiel de sécurité soit, par exemple, 60°C pour une consigne à 50°C.
NB : Si la chaudière n'est pas réglée au-dessus de la consigne ECS, le système va rester bloqué en
préparation ECS sans pouvoir alimenter les besoins en chauffage.
9.2 -
5
V
XX ET V
Dans le cas de version 5xx et 7xx, la sonde de température blocsol de départ chaudière (T1) doit être
placée de façon à donner l'information de la température du fluide au sommet du corps de chauffe
(v7xx) ou du ballon tampon (v5xx): il faut donc veiller au bon contact de l'élément sensible sur la paroi
du corps de chauffe (resp. du ballon tampon).
Si aucun moyen mécanique garantissant un bon maintien en applique ne peut être réalisé, envisager
une solution par collage de la sonde sur le corps de chauffe (resp. ballon tampon).
Enfin, veiller à bien isoler la sonde T1 de l'extérieur.
Cette température conditionnera le déclenchement ou non de la source d'énergie d'appoint: il est
impératif qu'elle soit correctement installée. il vous faut donc relier la sonde livrée aux 2 fils issus
de la carte de régulation avec une rallonge de câble.
T1
vers la
source d'appoint
(PWMbrl)

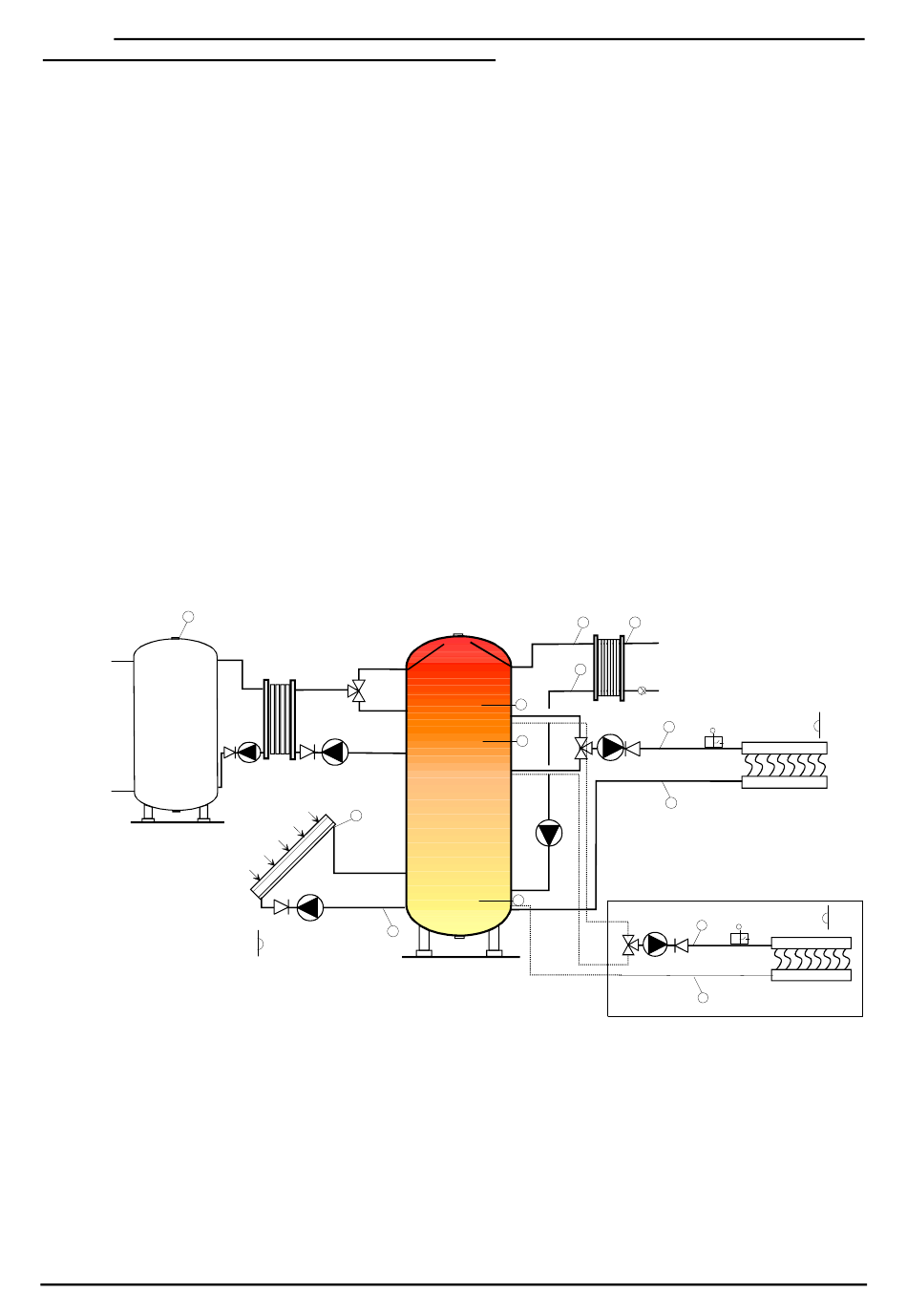

Principe d'installation d'un blocsol CombiPSD 512: NB: sonde T1 en sommet de ballon tampon
Pour une version 5xx, il faut alimenter le circulateur du secondaire échangeur ballon tampon
avec la commande S5 déportée . Le signal repéré « commande chaudière » sur le bornier
installateur (Cf §6.4.1 -) est utilisé dans cette configuration pour sortir l'information d'une
demande d'énergie au niveau du ballon tampon : éventuellement à raccorder sur la source
d'énergie d'appoint couplée au ballon tampon.
28
Page
(
4
,5
,6
,7
V
XX
XX
XX
7
: R
XX
ACCORDEMENTS ELECTRIQUES
M3
PWM5
PWM5dep
T13
PWM4
T5
T10
)
XX
T6
T2
T16
T15
M1
PWM3
T14
BLOCSOL CombiPSD - Notice de pose
T7
Eau Chaude
Eau Froide
Débimètre E CS
sécurité
thermique
T3
PWM1
T4
Zone 2
sécurité
thermique
T8
PWM2
M 2
T9
T11
T12
