9.3 -
6
V
XX
PWM brl
PAC
PWM 5
9.3.1 - Raccordements électriques
Pour les versions 6xx, on dispose de 2 signaux pour piloter la
PAC : le signal S5 de demande d'énergie appoint basse
température, typiquement pour les départs plancher, et un
signal PWMbrl de demande d'énergie d'appoint haute
température, typiquement pour la préparation d'ECS ou les
radiateurs ou plus généralement, lorsque la PAC ne fournit
pas d'énergie à suffisamment haut niveau de température :
complément
fournit
(généralement chaudière électrique intégrée au blocsol).
Le signal PWM5, à destination de la PAC est disponible dans
le coffret de la chaudière électrique. Le circulateur appoint de la platine hydraulique est activé lorsque
l'on a une demande PAC ou/et chaudière électrique : Cf schéma ci-dessus.
Il faut également raccorder le signal tarifaire EDF sur le bornier installateur selon l'abonnement
que vous avez choisi (Cf 6.4.1 -).
De plus, il faut vérifier au niveau de la documentation de la PAC la température limite des retours
jusqu'où elle peut fonctionner avec un rendement pertinent : en sortie d'usine, avec une config PAC,
elle est réglée à 42°C (paramètre de configuration « TretMinCHDR »).
9.3.2 - Hydraulique
La bouteille casse-pression est préconisée pour individualiser hydrauliquement la PAC et lui assurer
une irrigation correcte lorsqu'on lui demande de fonctionner, contrôlée par sa propre régulation.
En revanche, il faut pouvoir indiquer à la PAC qu'elle n'active son circulateur que lorsqu'une demande
apparaît, afin de ne pas boucler inutilement (conso électrique et déperditions thermiques) entre la
PAC et la bouteille quand le Blocsol combi ne demande rien à la PAC.
BLOCSOL CombiPSD - Notice de pose
T1
M 3
PWM 5
PWM brl
T13
PWM 4
T5
T10

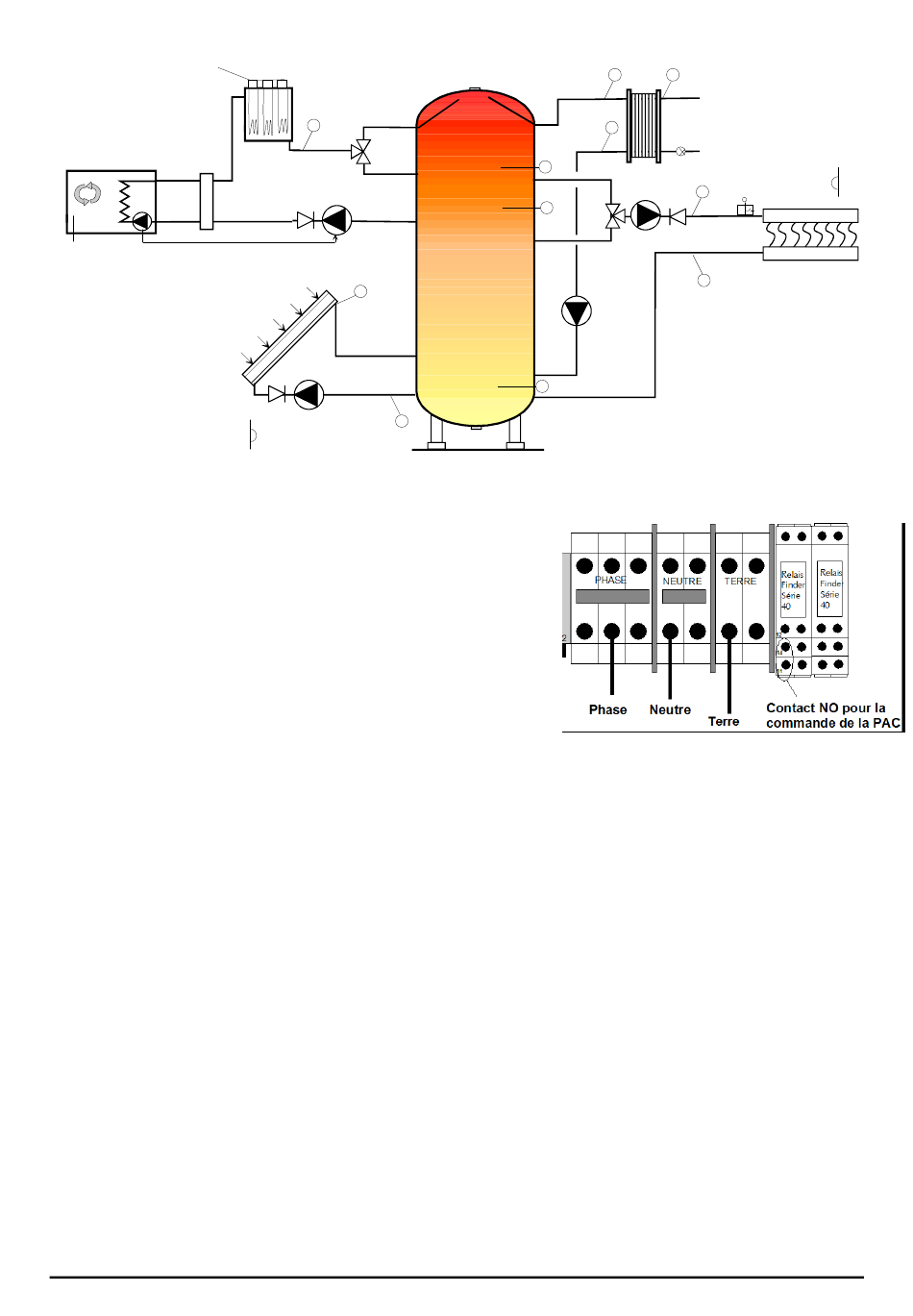

Schéma de principe couplage PAC
système
e
par
un
2
T6
T2
T16
T15
M 1
PWM 3
T14
d'appoint
T7
Eau Chaude
Eau Froide
Débimètre ECS
sécurité
T3
thermique
PWM 1
T4
Page 29
