7.1.2 - Bornier de raccordement 400 V triphasé + neutre
Raccorder le neutre, les phases et la terre au bornier de raccordement et ôter la barrette de liaison
entre les trois bornes de phase (si cette dernière est présente).
TS : Thermostat de sécurité (tripolaire)
TR : Thermostat de régulation (omnipolaire)
K : Contacteur de puissance
I1 : Interrupteur chaudière (bipolaire)
ème
I2 : Interrupteur 3
résistance (bipolaire)

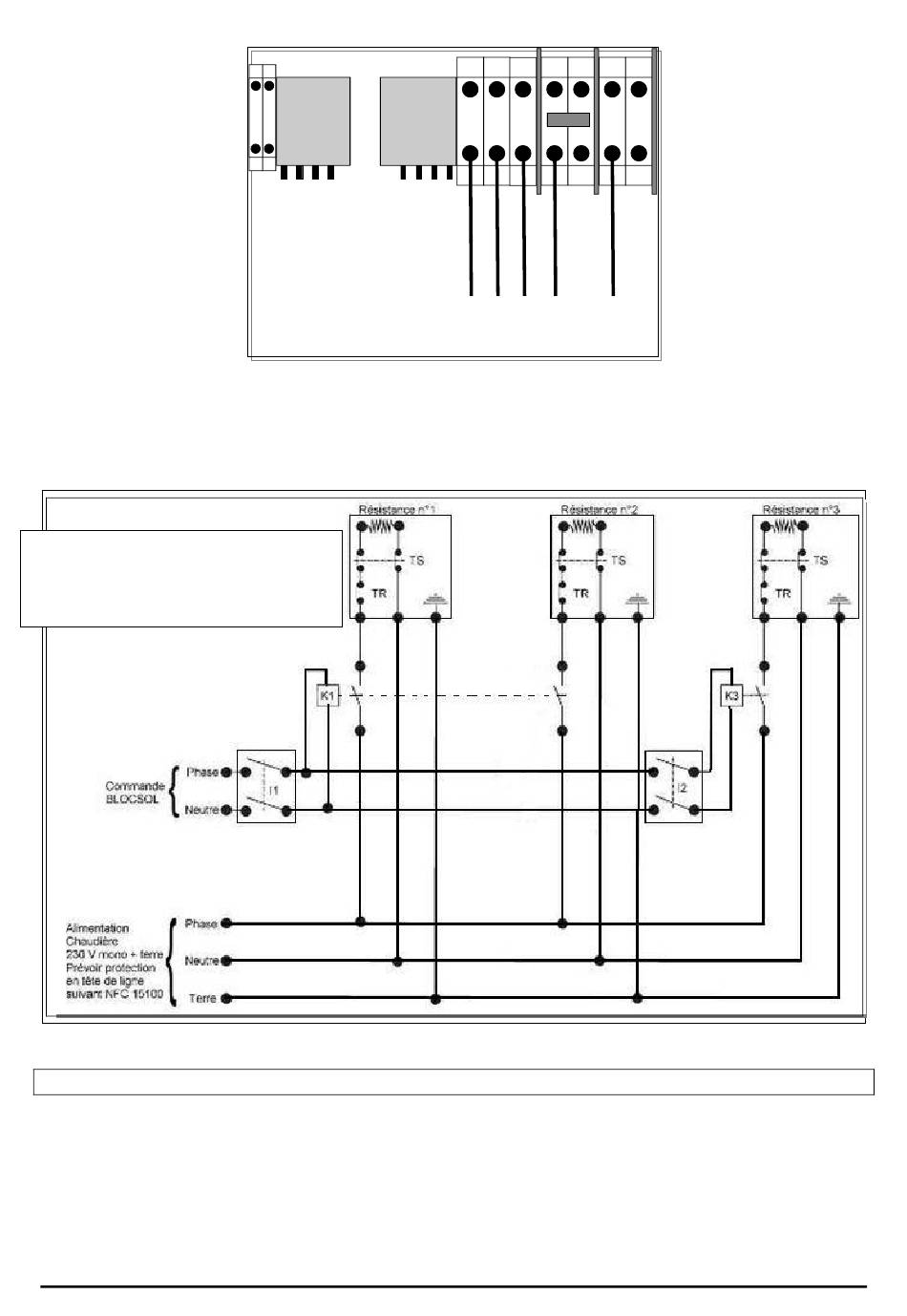

7.1.3 - Schéma électrique 230 V monophasé
Schéma électrique de la chaudière en version 230 V monophasé
BLOCSOL CombiPSD - Notice de pose
Contacteur
Contacteur
A1 11 14 A2
A1 11 14 A2
Phase 3
Bornier de raccordement 400 V triphasé + neutre
PHASE
NEUTRE
TERRE
Phase 2
Neutre
Terre
Phase 1
Page 23
