4.3 - R
ACCORDEMENT AVEC LE PLANCHER CHAUFFANT
,
PISCINE
Dimensions des raccordements au niveau du bornier de connexion: 1''
1 ou 2 zones de chauffages distinctes peuvent être raccordées sur le blocsol, en plancher chauffant,
radiateur ou piscine toutes saisons.
Plancher chauffant : prévoir une longueur droite pour la mise en place de la sécurité
thermique du plancher chauffant au plus loin du blocsol et au plus près des collecteurs de
plancher (livré avec le BLOCSOL PSD Combi)
Conseil : raccorder la vanne été auto comme représenté ci-dessous : départ plancher
chauffant vers le bas pour prévenir le déclenchement de thermosiphon.
Piscine estivale ou décharge estivale : L'option « Piscine estivale » ou décharge estivale
est raccordée en parallèle du circuit de chauffage n°1 par plancher chauffant. Il faut
mettre en place la vanne de zone automatique 3 voies sur la canalisation de départ vers
l'émetteur de chauffage.Voie en annexe pour la mise en œuvre de la boucle de décharge.
La voie A de la vanne 3 voies est raccordée au circuit piscine, tandis que la voie B
est raccordé au circuit plancher chauffant. La sécurité thermique DOIT être placée à
plus de 2 mètres de la vanne piscine/plancher, sur la canalisation de départ plancher
menant au collecteur.
Il est rappelé qu'il est fortement conseillé d'implanter l'échangeur de chaleur à
proximité du groupe pompe/filtration (se rapprocher du pisciniste pour avoir des
informations complémentaires sur l'emplacement souhaitable de l'échangeur).
Piscine toutes saisons : Dans la version « Piscine toute saisons », le circuit piscine est
raccordé au circuit de chauffage n°2, comme indiqué sur le schéma ci-dessous. Un thermostat
de sécurité thermique doit être installé sur le tube retour échangeur piscine.
Il est fortement conseillé d'implanter l'échangeur de chaleur à proximité du groupe pompe/filtration
(se rapprocher du pisciniste pour avoir des informations complémentaires sur l'emplacement de
l'échangeur).
Boucle de décharge : L'option « Boucle de décharge » est raccordée en parallèle du circuit
de chauffage n°1, comme indiqué sur le schéma ci-dessous.
Sonde Extérieure
Sonde Capteur
Purge Capteur
14
Page
LA BOUCLE DE DECHARGE

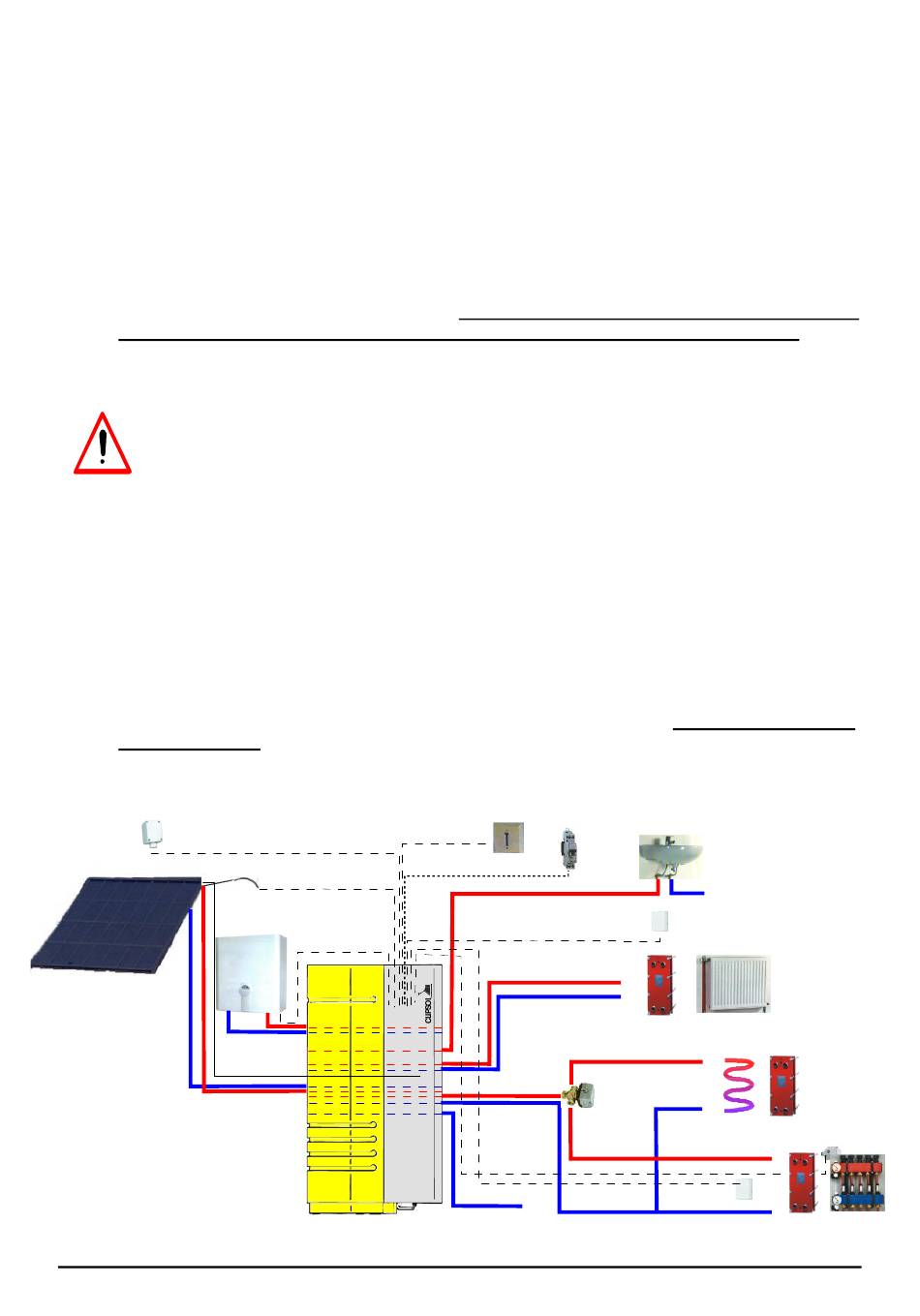

Principe général de raccordement des différents circuits :
Alimentation et
commande
chaudière si extérieure
Conjoncteur
Téléphonique
Alimentation électrique 230 V
par ligne protégée
ZONE 2
A
AB
ZONE 1
B
Eau Froide
BLOCSOL CombiPSD - Notice de pose
,
LES RADIATEURS
Eau Chaude
Sonde Ambiance
Zone 2
OU
OU/ET
Sonde Ambiance
Zone 1
,
LA
Thermostat sécurité
si plancher chauffant
OU
