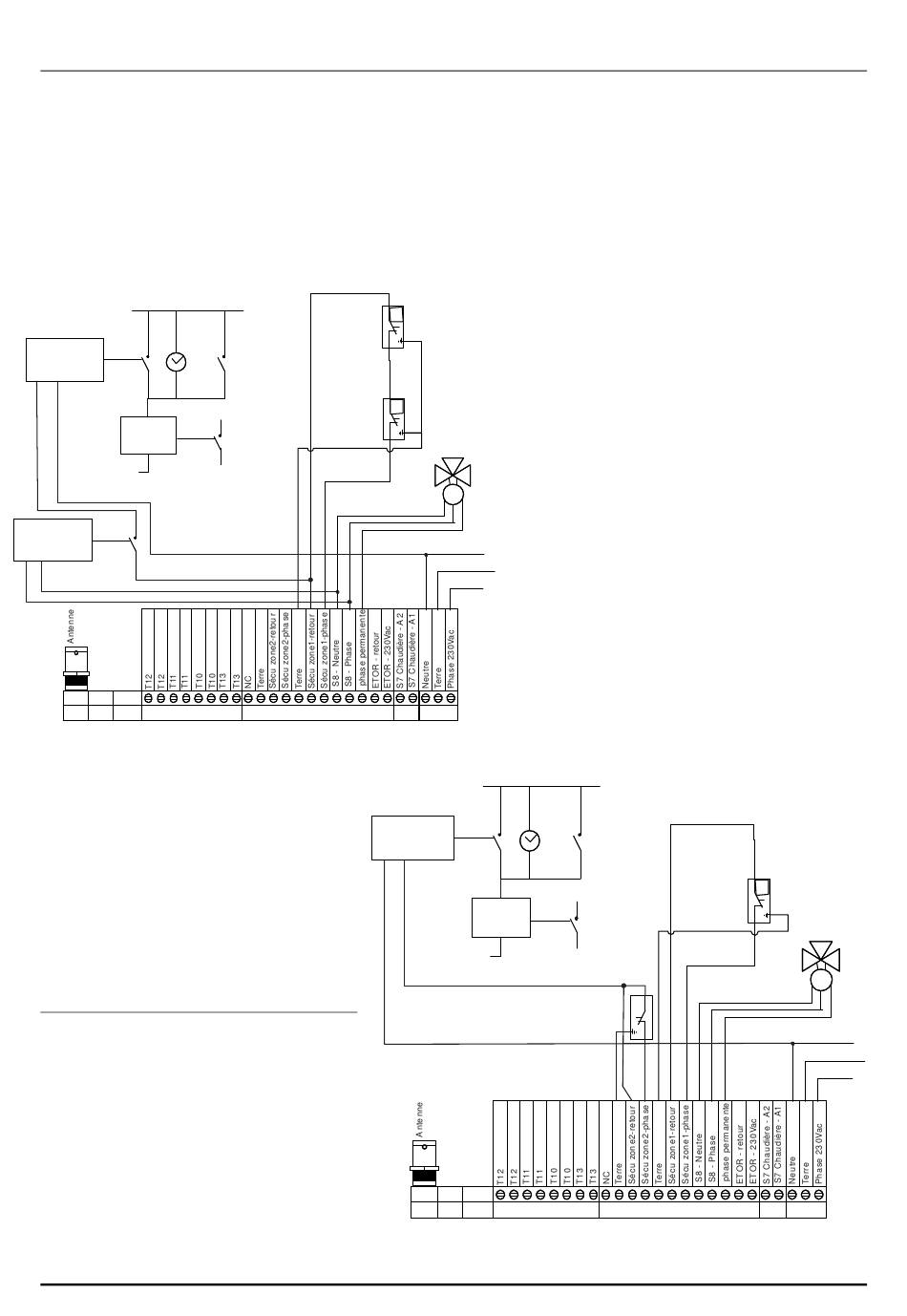

SCHEMA ELEC PISCINE EN CIRCUIT ETE OU EN ZONE 2 DU
BLOCSOL
Afin de préserver l'échangeur piscine, il est impératif qu'il y ait une circulation au niveau du groupe de
filtration lorsque le blocsol commande la circulation au primaire :
Pour asservir le fonctionnement du circulateur du groupe de filtration, vous pouvez venir
récupérer l'information de l'état d'activation du circuit piscine (côté blocsol) au niveau du bornier
installateur, conformément au schéma ci-dessous :
Phase
Relais
A2
A1
A1
Contacteur
filtration
Piscine
A2
Neutre
Relais
A1
A2
J16
J15
J20
Piscine en zone chauffage 2 :
32
Page
Sécu thermique
piscine
Sécu thermique
plancher
Vanne
circuit été
J19
J18
J17
Relais
A1
A2
J16
: Piscine en circuit estival (parallèle zone
1)
Alimentation
230Vac
Phase
A1
Contacteur
filtration
Piscine
A2
Neutre
Sécu thermique
piscine
J15
J20
BLOCSOL CombiPSD - Notice de pose
Sécu thermique
plancher
Vanne
circuit été
J19
J18
J17
Alimentation
230Vac
