7 - SPECIFICITES POUR LES VERSIONS AVEC CHAUDIERE
ELECTRIQUE INTEGREE : 1XX
Dans le cas d'une chaudière électrique, il conviendra de prévoir, en complément de la ligne
d'alimentation du BLOCSOL, une alimentation indépendante de la chaudière avec une ligne
spéciale protégée dont le calibre sera déterminé en fonction de la puissance de cette dernière ainsi
que l'arrivée du signal EJP, heures creuses/heures pleines ou Tempo au niveau du coffret.
7.1 - A
LIMENTATION ELECTRIQUE DE LA CHAUDIERE
Il est nécessaire de prévoir un dispositif de protection et de coupure au départ de
l'alimentation électrique de la chaudière par un disjoncteur différentiel bipolaire ou tétrapolaire
suivant le réseau d'alimentation électrique.
Puissance
Ampérage
9 kW
40 A
12 kW
52 A
Les sections de câble sont données à titre indicatif.
Il faut tenir compte des coefficients de pose et distance en respectant les prescriptions de la NF C 15-
100.
La protection en tête de ligne et la section des câbles d'alimentation doivent être calculées et
sélectionnées par un électricien professionnel.
Le raccordement à la terre est obligatoire.

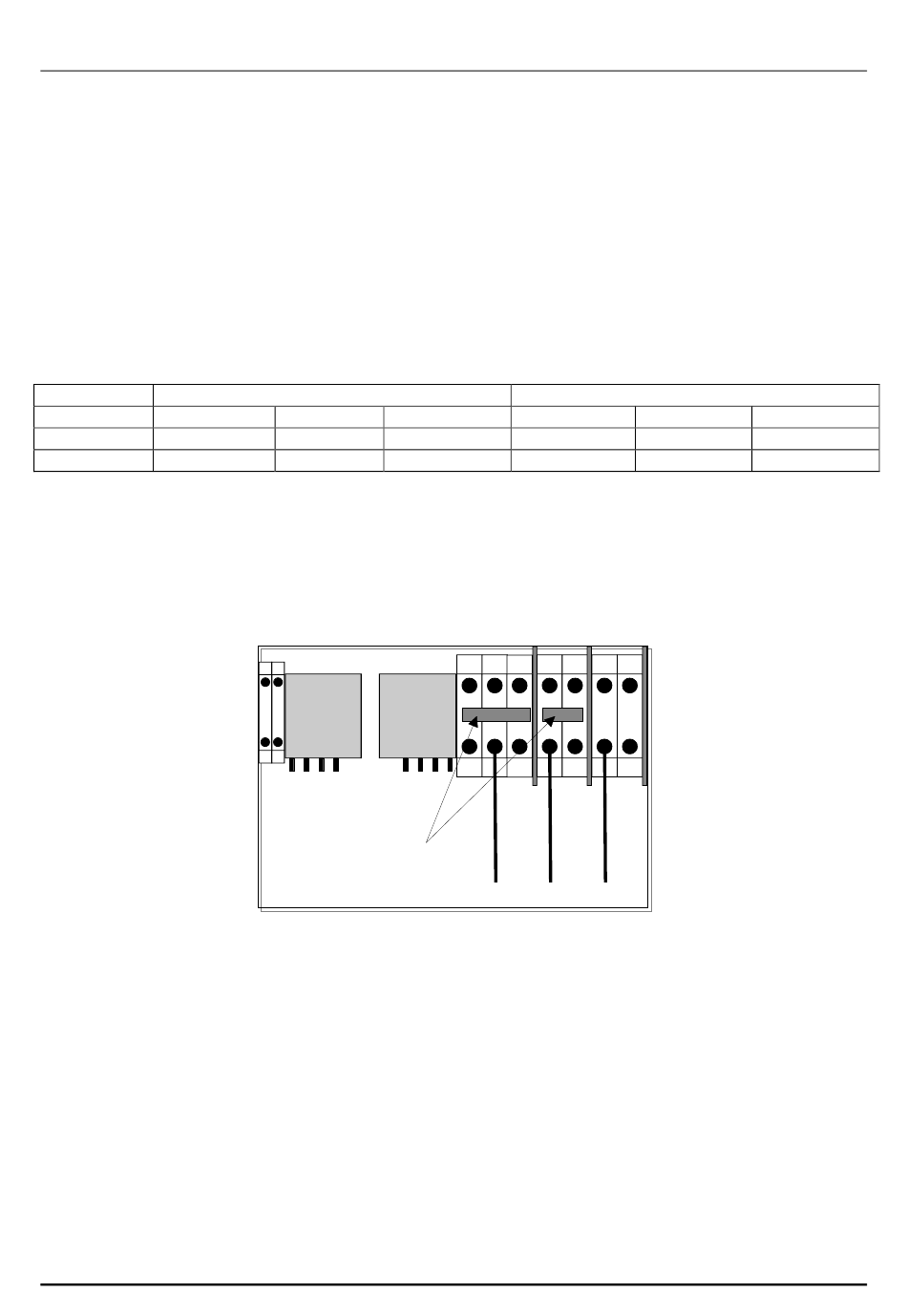

7.1.1 - Bornier de raccordement 230 V monophasé
Raccorder le neutre, la phase et la terre au bornier de raccordement et mettre en place la barrette de
liaison entre les trois bornes de phase.
22
Page
Câblage monophasé 230 V
Section
10 mm²
16 mm²
Contacteur
A1 11 14 A2
Barrettes de connexion
Bornier de raccordement 230 V monophasé
Câblage triphasé + neutre 400 V
Disjoncteur
Ampérage
50 A
13 A
63 A
18 A
PHASE
NEUTRE
Contacteur
A1 11 14 A2
Phase
Neutre
Section
4 mm²
4 mm²
TERRE
Terre
BLOCSOL CombiPSD - Notice de pose
Disjoncteur
16 A
20 A
