4 - LIAISONS HYDRAULIQUES
Tous les raccordements hydrauliques entre le blocsol et les autres éléments fonctionnels de
l'installation : capteur, plancher, radiateur, piscine, chaudière (si extérieure), se font au niveau du
bornier hydraulique, raccord 1'' mâle .
4.1 - R
ACCORDEMENT AVEC LES CAPTEURS SOLAIRES
Dimensions des raccordements : 1''
Mettre en place le clapet anti retour haute température sur capteur chaud à la sortie du bornier (voir
schéma p16).
Hormis le cas de mise en place d'une soupape de sécurité 3 bars de part et d'autre de
vannes sur les canalisations de liaison capteur
vannes d'arrêt entre les capteurs solaires et le BLOCSOL (en stagnation, et
vannes fermées, le capteur pourrait être détérioré).
Les canalisations entre les capteurs et le coffret technique doivent
impérativement être réalisées en cuivre ou en flexible inox annelé, et isolées
par des matériaux résistant aux hautes températures (coquille de laine minérale, ou
Armaflex HT). Une longueur minimale de 3m entre la sortie des capteurs et le groupe
de transfert doit être respectée.
Pour raccorder les canalisations capteur, la tenue en température des joints EPDM étant
généralement insuffisante pour des circuits qui peuvent monter à plus de 150°C en stagnation, sauf
indication contraire du fabricant de raccord, il est déconseillé d'utiliser des raccords à sertir .
Préférer les brasures pour ces raccordements.
Si le capteur solaire est un TGD th, une (ou plusieurs) vanne de purges est livrée avec le capteur.
Elle doit être fixée sur le Blocsol Combi à l'emplacement prévu pour : Voir l'indication « purge
capteur » sur le schéma page 4. Un tube rilsan raccordera cette vanne au capteur comme indiqué
dans la notice de pose du capteur TGD th.
4.2 - R
ACCORDEMENT CHAUDIERE
Pour les versions avec chaudière intégrée, les raccordements sont faits en usine et seule la
connexion au réseau gaz ou électrique reste à faire.
Pour des chaudières extérieures, sont fournies avec le blocsol les flexibles reliant la platine et le
bornier hydraulique : à charge de l'installateur de relier la chaudière au bornier, en respectant les

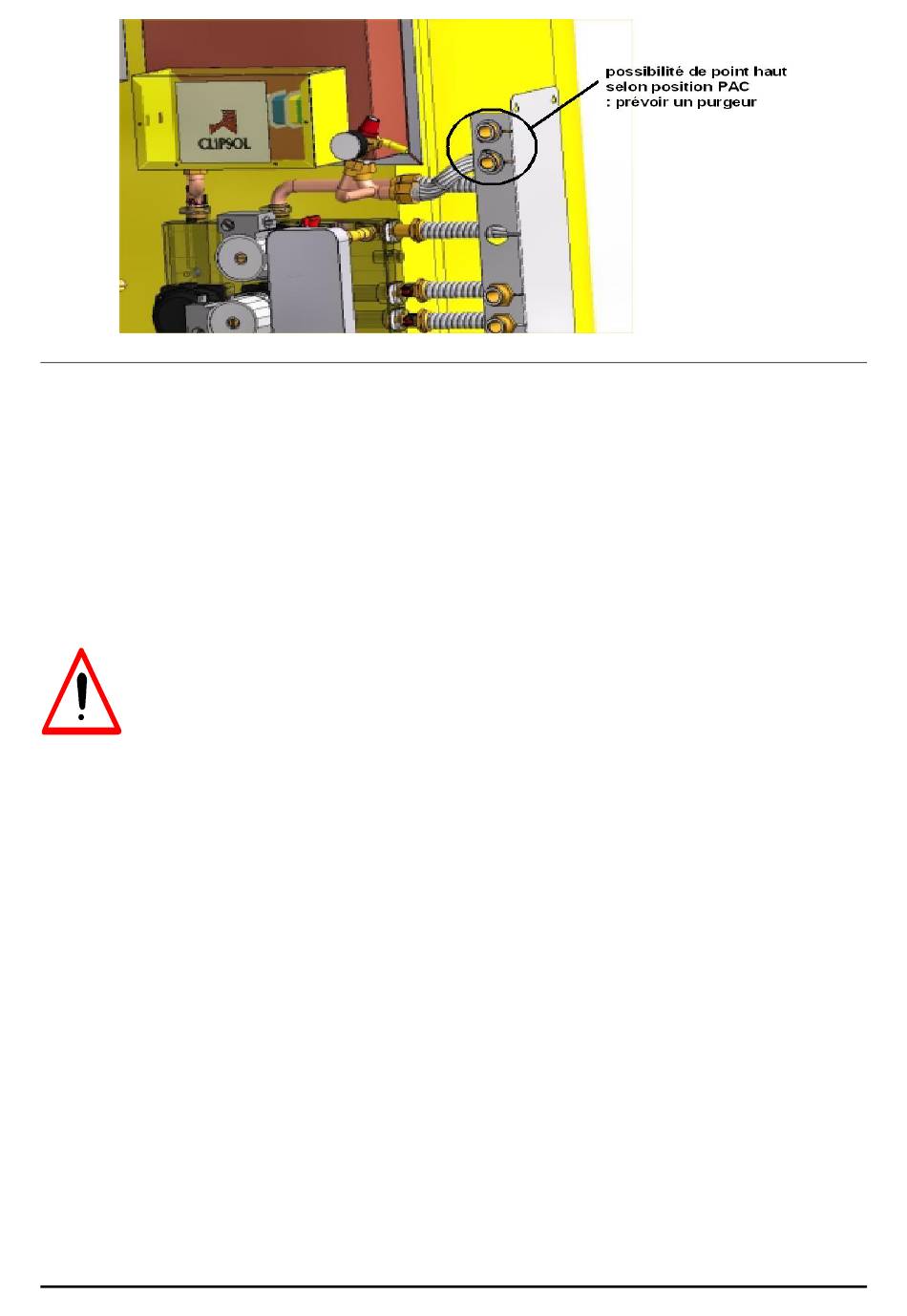

préconisations du fabricant. On pensera notamment à la mise en place de purgeurs en cas de point
haut., vase d'expansion et soupape de sécurité si le blocsol et la chaudière sont séparée par un
échangeur (version 5xx et option NRJT)
BLOCSOL CombiPSD - Notice de pose
, il est interdit d'intercaler des
Page 13
