3.4.2 - Mise en place des canalisations flexibles
Tracer au « Cordex » l'alignement des canalisations : utiliser pour cela l'encoche pratiquée
dans la tôlerie du bornier
Mettre en place les 6 ou 8 canalisations flexibles sur le support. Pour cela, prendre un flexible,
le mettre en place sur le côté droit ou gauche du bornier selon le départ souhaité des
canalisations, le maintenir en place avec le contre-écrou.
Mettre en place les deux canalisations en cuivre pour le raccordement à la chaudière, ainsi
que les canalisations flexibles.

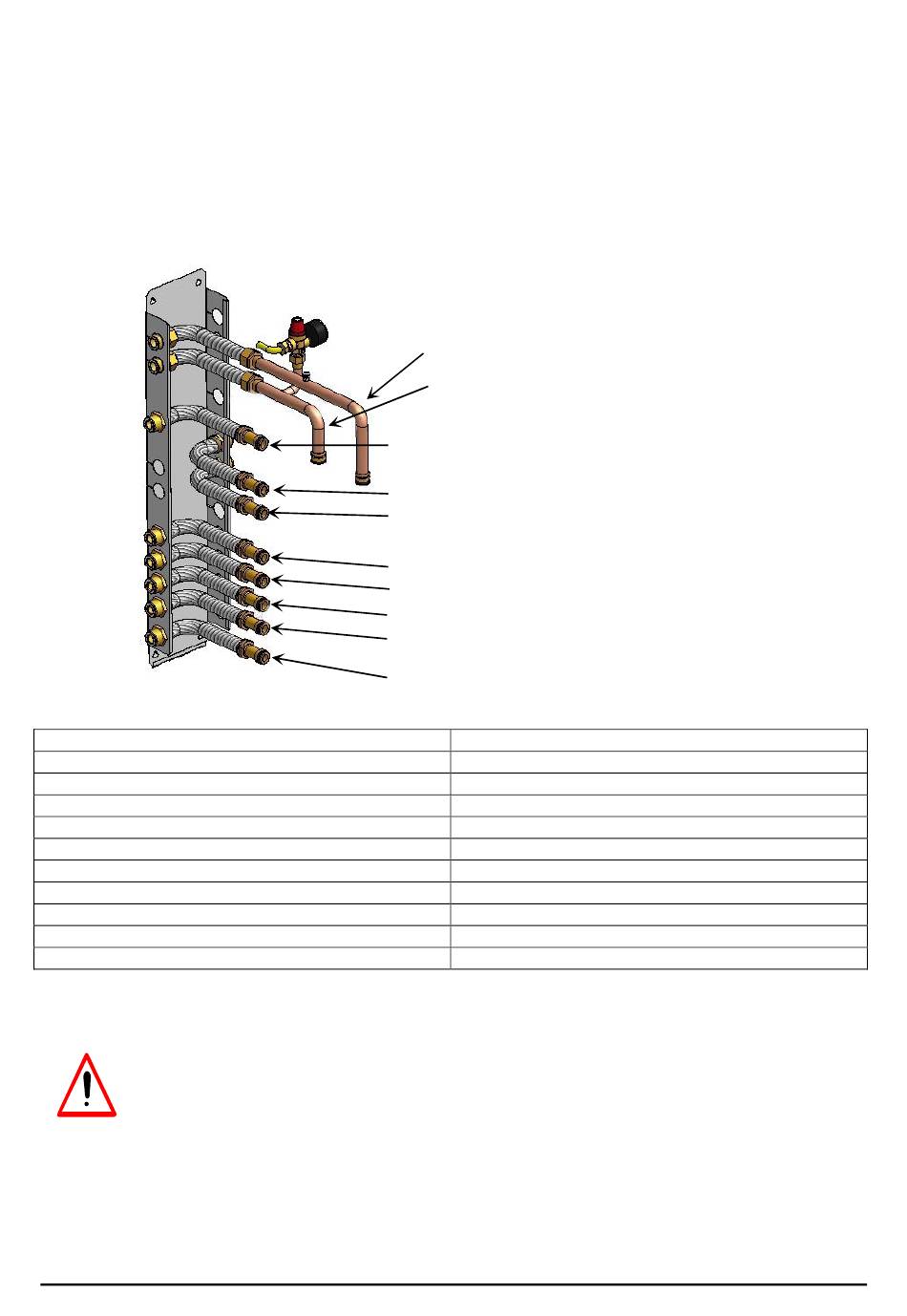

Altitude par rapport au sol des différentes canalisations :
Canalisation
Fluide chaud en provenance de la chaudière
Fluide froid au départ vers la chaudière
Départ Eau Chaude Sanitaire
Départ chaud circuit chauffage n°2 (optionnel)
Retour froid circuit chauffage n°2 (optionnel)
Fluide froid au départ vers les capteurs
Fluide chaud en provenance des capteurs
Départ chaud circuit chauffage n°1
Retour froid circuit chauffage n°1
Arrivée d'eau froide sanitaire
3.5 - P
ARTICULARITE RACCORDEMENT DE LA VERSION
Le bornier est de type CE1 ou CE2 pour les chaudières extérieures (Cf. ci-dessus) : vu le
raccordement des flexibles entre bornier, platine et chaudière électrique, selon la situation
d'installation, un point haut au niveau du raccordement PAC du bornier hydraulique
peut arriver : prévoir un purgeur en ce point dans ce cas, entre la PAC et le bornier
hydraulique.
12
Page
Fluide chaud en provenance de la chaudière
Fluide froid en entrée de la chaudière
Départ eau chaude sanitaire
Départ chaud circuit de chauffage n°2
Retour froid circuit de chauffage n°2
Départ froid vers les capteurs
Retour chaud en provenance des capteurs
Départ chaud circuit de chauffage n°1
Retour froid circuit de chauffage n°1
Arrivée d'eau froide sanitaire
Hauteur par rapport au sol (mm)
1432
1379
1252
1148
1095
997
944
891
838
773
6
XX
BLOCSOL CombiPSD - Notice de pose
