3.3.2 - Mise en place des canalisations flexibles
Tracer au « Cordex » l'alignement des canalisations : utiliser pour cela l'encoche pratiquée
dans la tôlerie du bornier

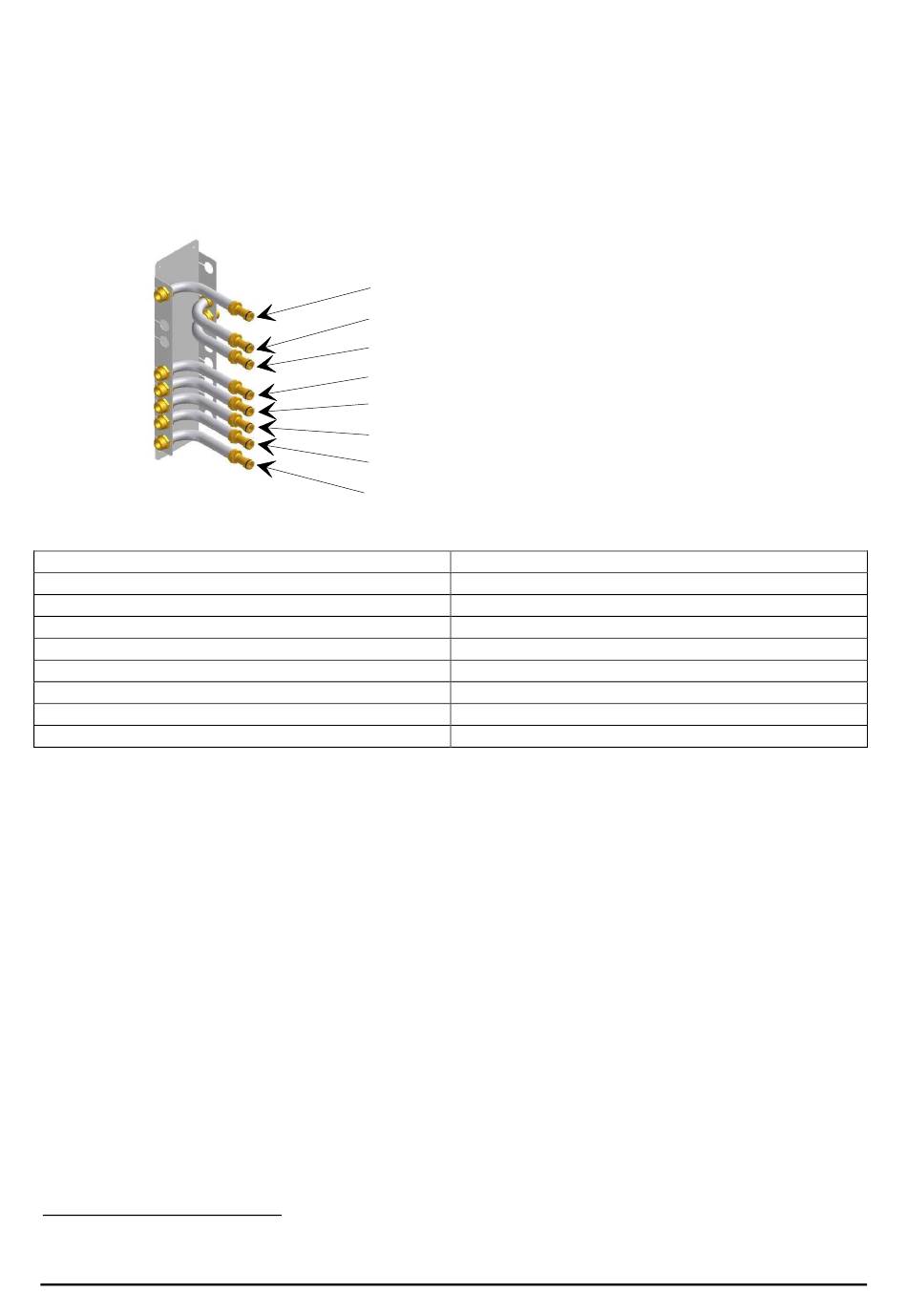

Mettre en place les 6 ou 8 canalisations flexibles sur le support. Pour cela, prendre un flexible,
le mettre en place sur le côté droit ou gauche
départ souhaité des canalisations, le maintenir en place avec le contre-écrou.
Altitude par rapport au sol des différentes canalisations :
Canalisation
Départ Eau Chaude Sanitaire
Départ chaud circuit chauffage n°2 (optionnel)
Retour froid circuit chauffage n°2 (optionnel)
Fluide froid au départ vers les capteurs
Fluide chaud en provenance des capteurs
Départ chaud circuit chauffage n°1
Retour froid circuit chauffage n°1
Arrivée d'eau froide sanitaire
Dans le cas d'un départ à gauche du bornier, l'accessibilité des raccordements sera difficile après la mise en
1
place du blocsol car la cuve,massive, est alors juste devant : difficulté d'intervention de maintenance.
10
Page
1
(déconseillé en général) du bornier selon le
Départ d'eau chaude sanitaire
Départ chaud circuit chauffage n°2
Retour froid circuit chauffage n°2
Fluide froid au départ vers les capteurs
Fluide chaud en provenance des capteurs
Départ chaud circuit chauffage n°1
Retour froid circuit chauffage n°1
Arrivée d'eau froide sanitaire
Hauteur par rapport au sol (mm)
1252
1148
1095
997
944
891
838
773
BLOCSOL CombiPSD - Notice de pose
