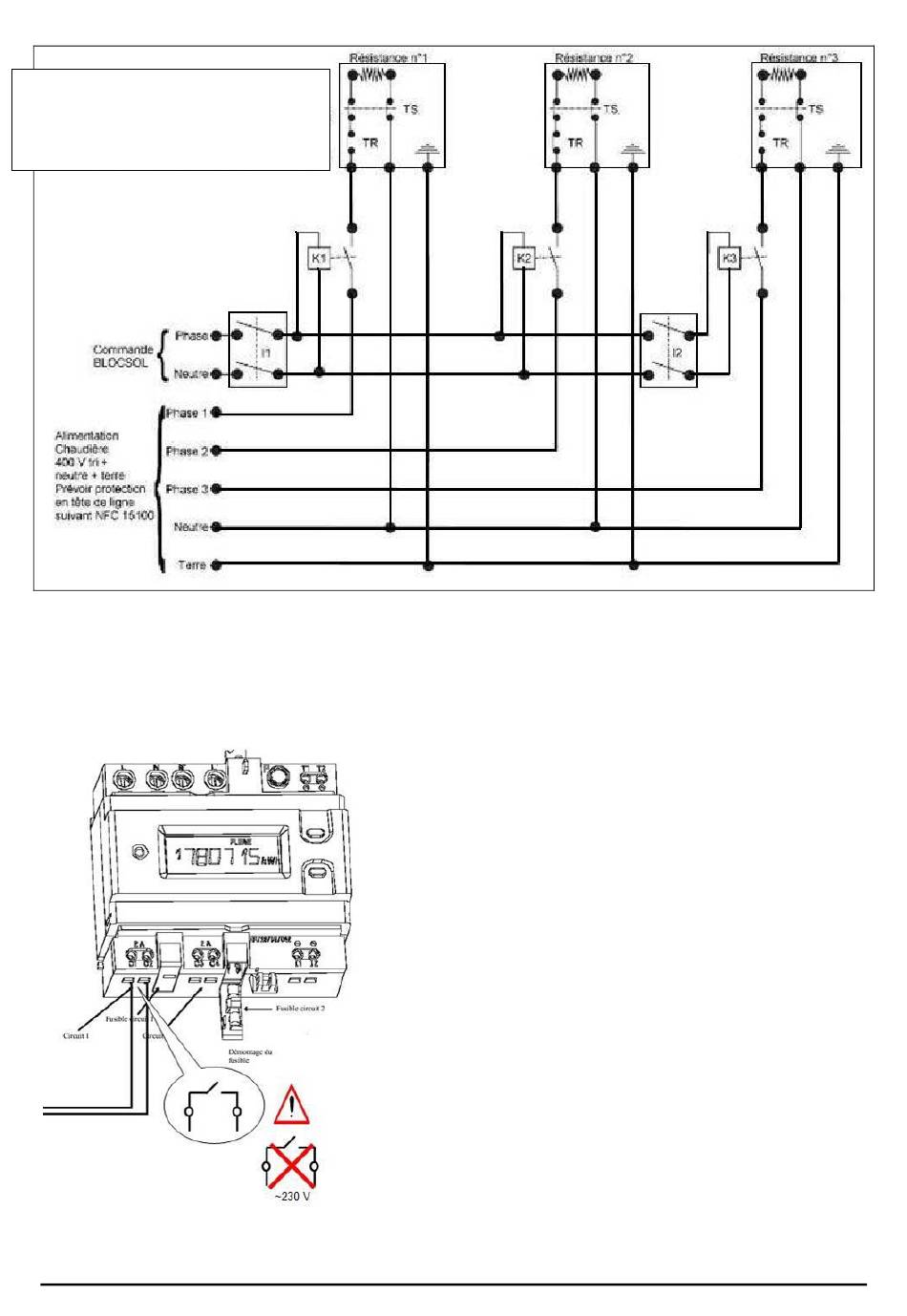

7.1.4 - Schéma électrique 400 V triphasé + neutre
TS : Thermostat de sécurité (tripolaire)
TR : Thermostat de régulation (omnipolaire)
K : Contacteur de puissance
I1 : Interrupteur chaudière (bipolaire)
ème
I2 : Interrupteur 3
résistance (bipolaire)
Schéma électrique de la chaudière en version 400 V triphasé + neutre
7.2 - S
IGNAL DE COMMANDE TARIFAIRE
24
Page
Attention : Pour le signal tarifaire, il doit être obligatoirement
contact sec sous peine de détérioration de
de type
la carte électronique. Il se câble sur l'entrée
« Signal tarifaire EDF » voir schéma 6.4.1 -
Il est à noter que le signal EJP nécessaire au bon
fonctionnement de l'installation est un contact sec, d'une
durée totale de 18 heures 30 (préavis + avis) les jours de
pointe. Selon les centres de distribution, on trouve deux
natures de signaux :
le préavis est actif uniquement de 06h30 à 07h00, et
l'avis de 07h00 à 01h00 : dans ce cas, il est impératif
d'utiliser les deux signaux : câbler dans un premier temps
les 2 fils du boîtier EJP correspondant au préavis sur les
2 connexions du bornier de raccordement de la carte de
régulation. Ensuite rajouter en parallèle les 2 fils du
boîtier correspondant à l'avis sur les mêmes connexions
du bornier de raccordement.
le préavis est actif de 06h30 à 01h00 : dans ce cas, seul
ce signal peut être utilisé : câbler les 2 fils du boîtier EJP
correspondant au préavis sur les 2 connexions du bornier
de raccordement de la carte de régulation.
BLOCSOL CombiPSD - Notice de pose
