4 Réparation
4.7.1 Remplacement du réducteur de l'axe 1
4.7 Réducteurs
4.7.1 Remplacement du réducteur de l'axe 1

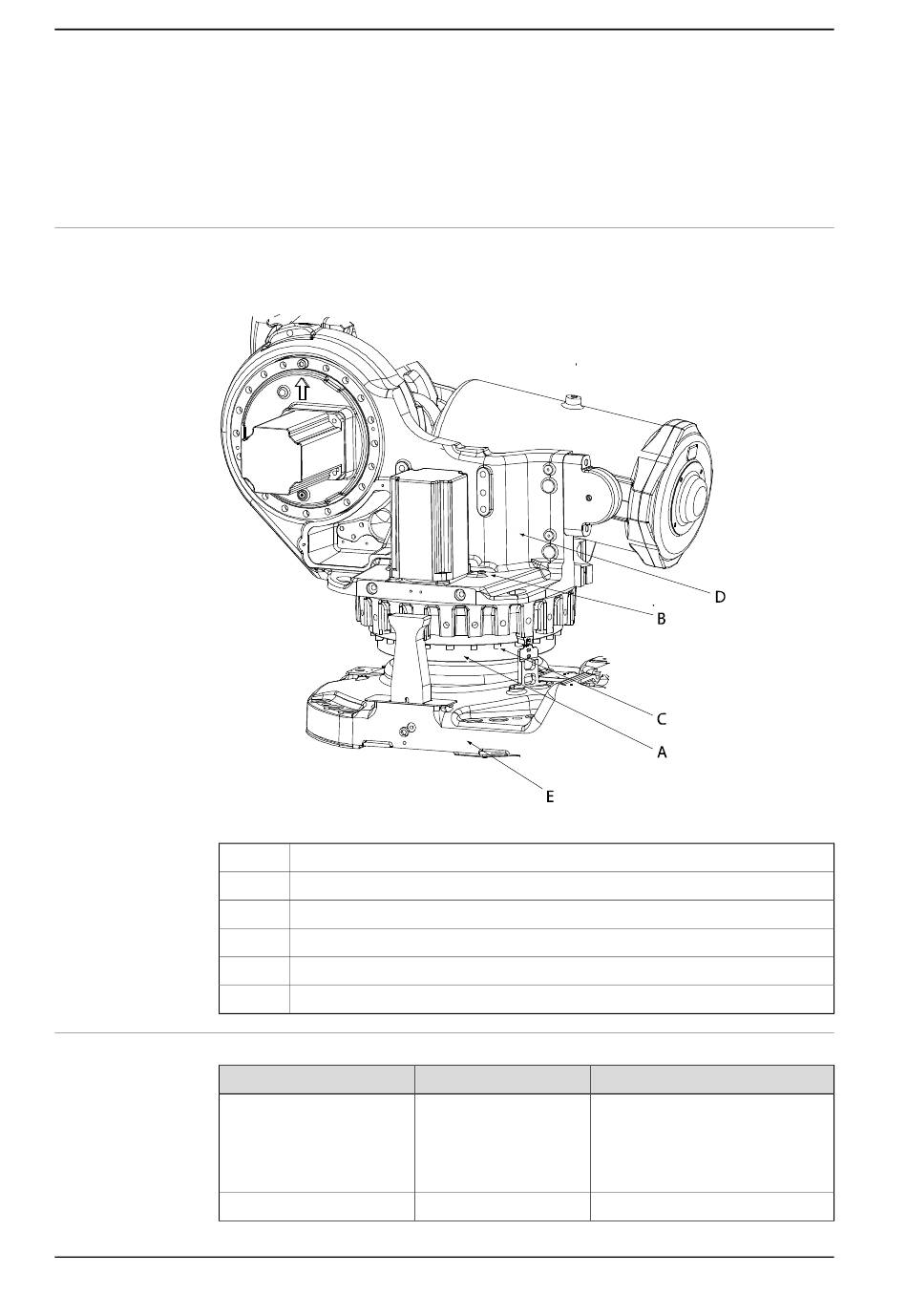

Emplacement du réducteur
Le réducteur de l'axe 1 se trouve entre le châssis et la base, comme l'indique la
figure ci-dessous.
xx0100000133
A
B
C
D
E
-
Équipement nécessaire
Équipement, etc.
Réducteur
Joint torique
Suite page suivante
362
Réducteur, axe 1
Bouchon d'huile, remplissage
Vis de fixation, réducteur au châssis
Châssis
Base
Vis de fixation, base au réducteur (non représentées dans la figure)
Référence
Pour le n° de pièce déta-
chée, voir :
•
Liste de pièces
détachées à la
page
3HAB3772-54
© Copyright 2007 - 2021- ABB. Tous droits réservés.
Remarque
Cet équipement comprend les élé-
ments suivants:
•
réducteur
•
tous les joints toriques et
471.
bagues d'étanchéité
À remplacer en cas de dommage.
Manuel du produit - IRB 7600
3HAC022033-004 Révision: AD
