4 Réparation
4.5.4.1 Remplacement du dispositif d'équilibrage
Suite
3
4
5
Décharge du dispositif d'équilibrage
1
2
3
Suite page suivante
312
Action
Fixez le bras inférieur au châssis en insérant
la vis de blocage dans le trou de fixation du
châssis.
ATTENTION
Le dispositif d'équilibrage pèse 300 kg ! Tous
les équipements de levage utilisés doivent être
adaptés à ce poids !
Fixez l'anneau de levage, M12 au dispositif
d'équilibrage et soulevez le dispositif pour le
décharger.
Action
Retirez le couvercle arrière du dispositif
d'équilibrage en dévissant les vis de fixation.
DANGER
Ne retirez AUCUNE autre vis que les vis de
fixation du capot arrière.
Retirez le joint torique de l'extrémité du disposi-
tif d'équilibrage.
Retirez l'arbre de support.
© Copyright 2007 - 2021- ABB. Tous droits réservés.
Remarque
Le trou de fixation de la vis de blocage
est représenté dans la figure
de fixation, dispositif d'équilibrage à
la page
309.
La référence d'article est indiquée da-
ns la section
Équipement nécessaire
à la page
310.
La référence d'article est indiquée da-
ns la section
Équipement nécessaire
à la page
310.
Les fixations sont indiquées dans la
figure
Points de fixation, dispositif
d'équilibrage à la page
309.
Remarque

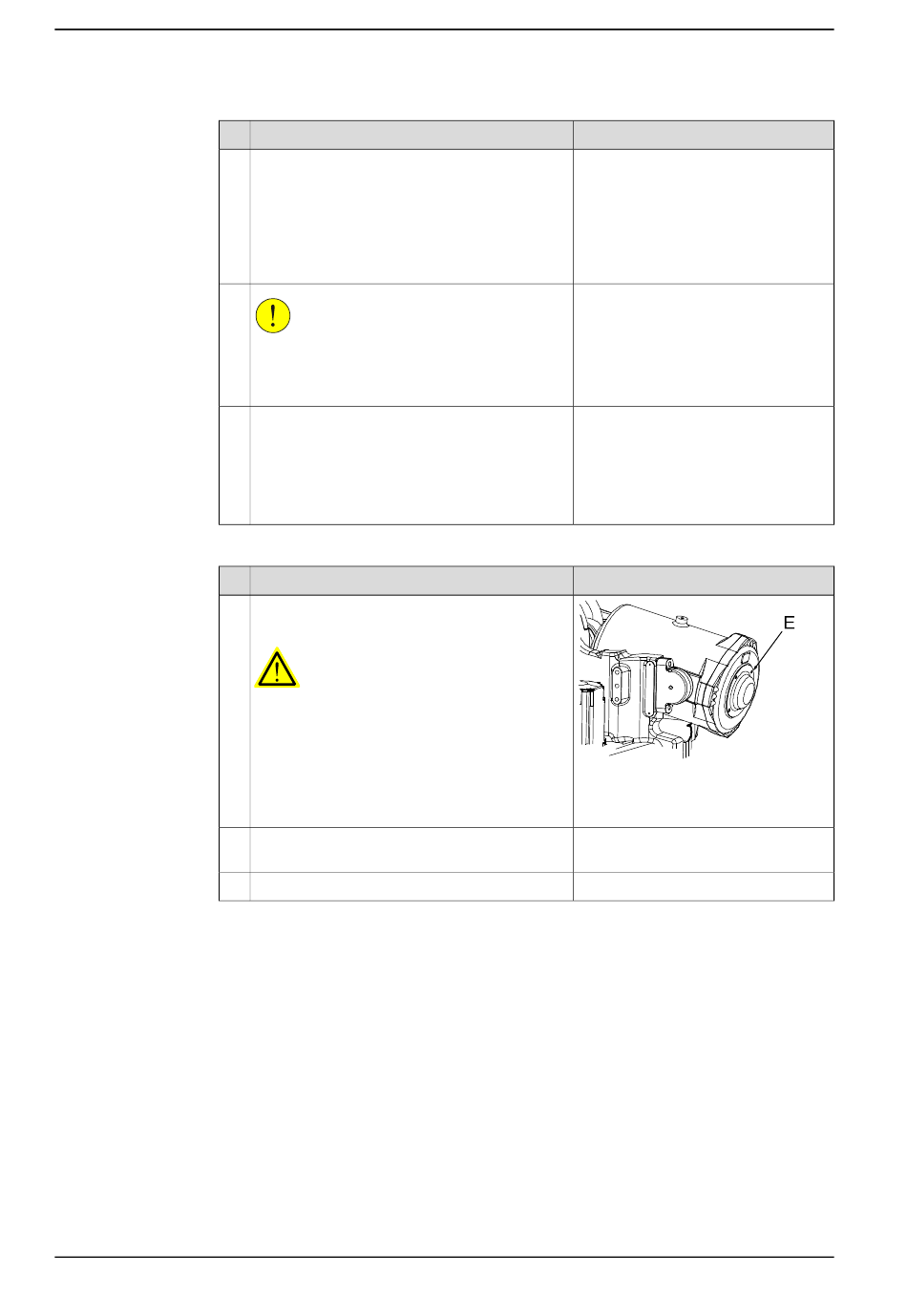

xx0200000175
•
E: Vis de fixation arrière du
couvercle (4 pcs)
Manuel du produit - IRB 7600
3HAC022033-004 Révision: AD
