Prosonic S - Mesure de niveau - HART
#
"
!
Endress+Hauser
4.10.2

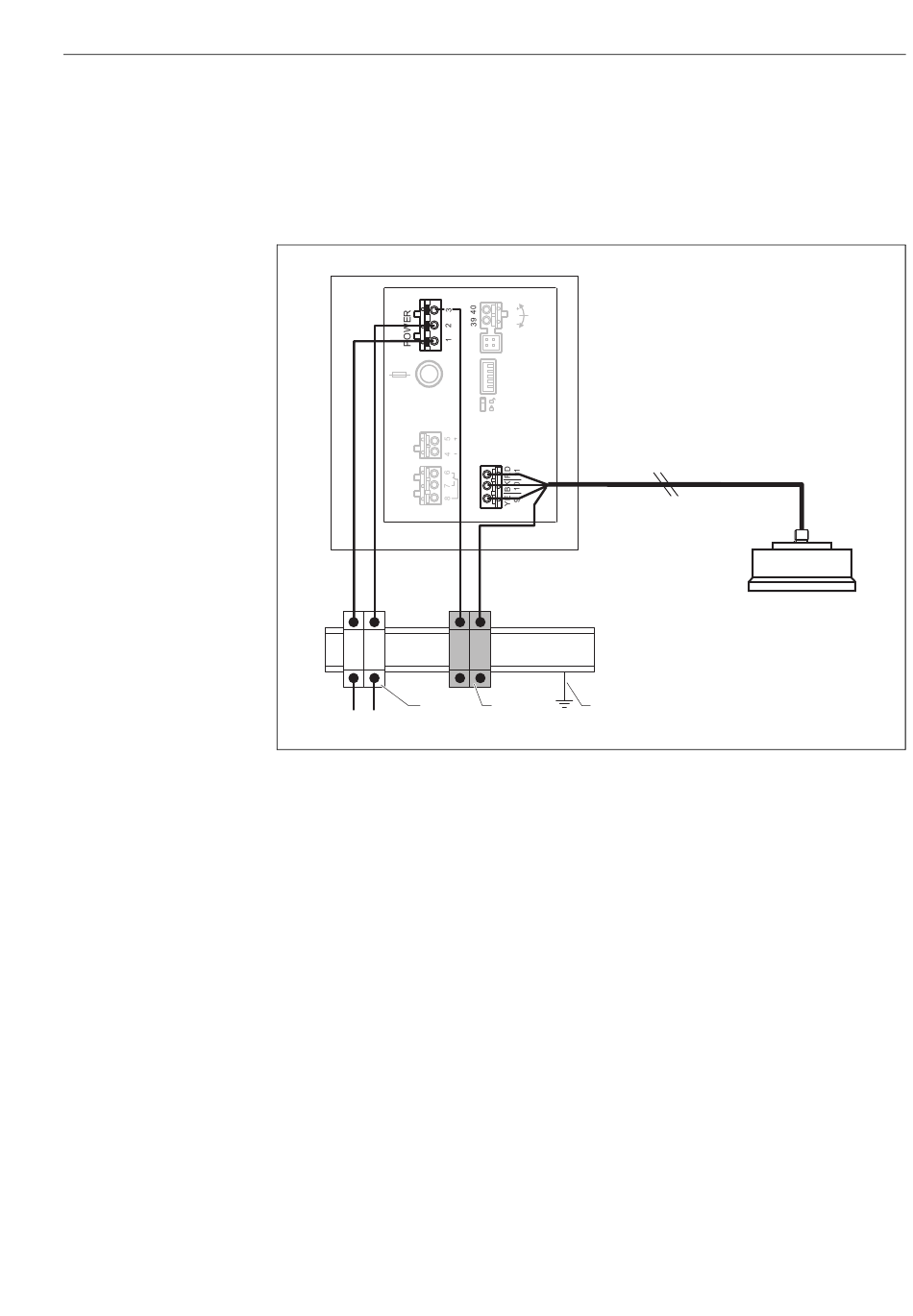

Compensation de potentiel pour le boîtier sur rail profilé
Dans le cas du boîtier sur rail profilé, la compensation de potentiel doit se faire dans l'armoire de
commande, par ex. à un rail métallique :
Danger !
Le fil de terre des sondes FDU91F/93/95/96 et FDU83/84/85/86 doit être raccordé à la compensation
de potentiel locale après une distance de 30 m (98 ft) maximum  ä 23.
Fuse
HART
0/4...20mA
Relay
L
N
1
90 ... 253 VAC
10.5 ... 32 VDC
1 Bornier (isolé du rail profilé)
2 Bornier de terre (en contact avec le rail profilé)
3 Mise à la terre via le rail profilé
Attention !
L'électronique d'exploitation et ses raccords directs (connecteur affichage/service, interface service,
etc.) sont isolés galvaniquement de l'alimentation et de la communication et se trouvent sur le
potentiel de l'électronique de la sonde.
Tenez compte de la différence de potentiel lorsque les sondes sont raccordées !
Remarque !
• Il faut tenir compte de la longueur de câble maximum nécessaire lorsque vous dénudez le câble
de la sonde (GNYE dans l'exemple ci-dessus).
• Lorsque vous raccourcissez le câble de la sonde, respectez les indications  ä 29, "Raccourcir
le câble de sonde".
4.11
Contrôle du raccordement
Après le câblage du transmetteur, effectuez les contrôles suivants :
• La connexion des bornes est-elle correcte ?
• Dans le cas du boîtier de terrain : Les presse-étoupe sont-ils étanches et le couvercle du boîtier
est-il correctement fermé ?
• Lorsque l'appareil est sous tension : Y a-t-il un affichage sur l'afficheur (si disponible) et les LED
vertes sont-elles allumées ?
Sync
Service
Display
I
1
FDU-
Sensor
1
GNYE
PE PE
2
3
Câblage
FDU91F/93/95/96
(FDU83/84/85/86)
L00-FMU90xxx-04-00-00-xx-008
33
