Prosonic S - Mesure de niveau - HART
Endress+Hauser
"Editer"
Permet d'entrer, de modifier ou de lire le tableau de linéarisation. Les options suivantes sont dispo-
nibles :
• Lire :
L'éditeur de tableau est ouvert. Le tableau existant peut être lu mais pas édité.
• Manuel :
L'éditeur de tableau est ouvert. Il est possible d'entrer et de modifier les points du tableau. Le
tableau doit être monotone (décroissant ou croissant) et les points entrés dans l'ordre décroissant
ou croissant du niveau. La monotonie du tableau est vérifiée à l'activation (voir ci-dessous "Etat
tableau").
• Semi-automatique :
L'éditeur de tableau est ouvert. Le niveau est lu automatiquement par le Prosonic S. La valeur
mesurée correspondante (volume, poids ou débit) doit être entrée par l'utilisateur.
• Effacer :
Le tableau de linéarisation est effacé.

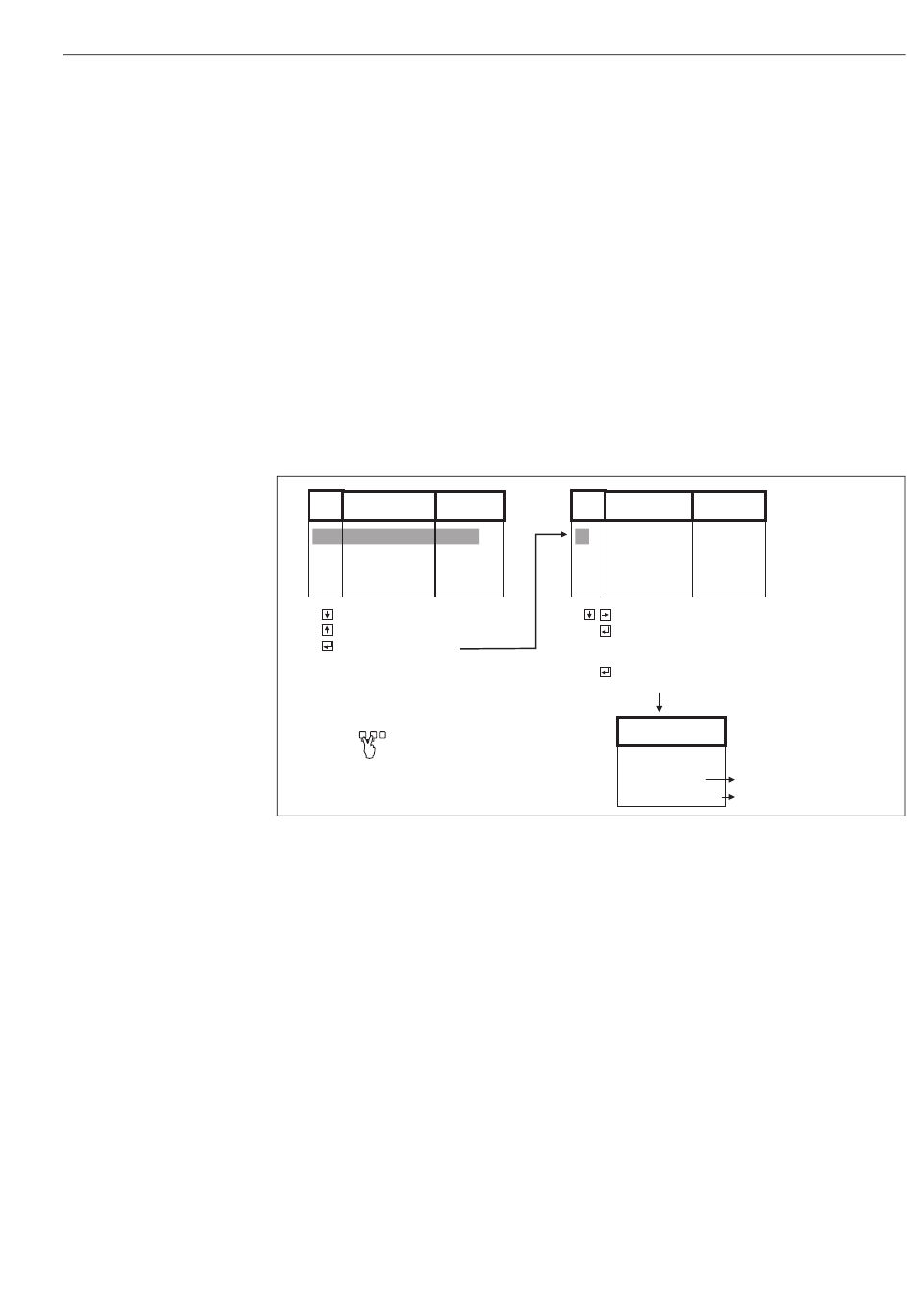

L'éditeur de tableau
N°
Niveau Valeur
1
0,0000 0,0000
2 0,0000
0,0000
3
0,0000 0,0000
...
0,0000
0,0000
: aller à la ligne suivante
: aller à la ligne précédente
: ouvrir la ligne marquée
pour édition
Cette combinaison de touches
permet de retourner à l'étape
précédente
"Etat tableau"
Permet de définir si le tableau de linéarisation est utilisé ou non.
Sélection :
• Activé
Le tableau est utilisé.
• Désactivé
Le tableau n'est pas utilisé. La valeur mesurée est affichée linéairement par rapport à l'unité de
niveau.
N°
Niveau Valeur
1
0,0000 0,0000
2 0,0000
0,0000
3
0,0000 0,0000
...
0,0000
0,0000
: Naviguer dans le tableau
: (pour "Niveau" et "Valeur")
ouvrir le nombre marqué
pour édition
: (pour "N°")
ouvrir l'éditeur de lignes
Fonction ligne
- effacer ligne
- insérer ligne
(avant la ligne actuelle)
- déplacer ligne (demande : nouvelle position)
Mise en service
L00-FMU90xxx-19-00-00-de-006
