Mise en service
#
50
6 Mise en service
Danger !
Pour la version avec boîtier de terrain : l'appareil ne peut être mis en service que lorsque le boîtier
de terrain est fermé.
6.1 Structure et fonctions du Prosonic S
6.1.1 Blocs de fonctions
Le Prosonic S dispose de plusieurs blocs de fonctions qui sont liés les uns aux autres lors de la mise
en service selon la mesure à effectuer. Selon la version d'appareil et l'environnement de montage,
les blocs de fonctions suivants sont possibles :
Entrées signal
• Sonde 1
• Sonde 2 (si sélectionnée dans la structure de commande)
Calcul de la valeur mesurée
• Niveau 1
• Niveau 2 (pour les appareils avec 2 sorties courant)
• Débit 1 (pour les débitmètres)
• Débit 2 (pour les débitmètres)
Commandes
• Commande de pompe
• Commande de dégrilleurs
• Détection de reflux (pour les débitmètres)
Sortie signal
• Affichage
• Sortie courant 1 + HART
• Sortie courant 2 (si sélectionnée dans la structure de commande)
• Relais 1
• Relais 2 (pour les appareils avec 3 ou 6 relais)
• Relais 3 (pour les appareils avec 3 ou 6 relais)
• Relais 4 (pour les appareils avec 6 relais)
• Relais 5 (pour les appareils avec 6 relais)
• Relais 6 (pour les appareils avec 6 relais)

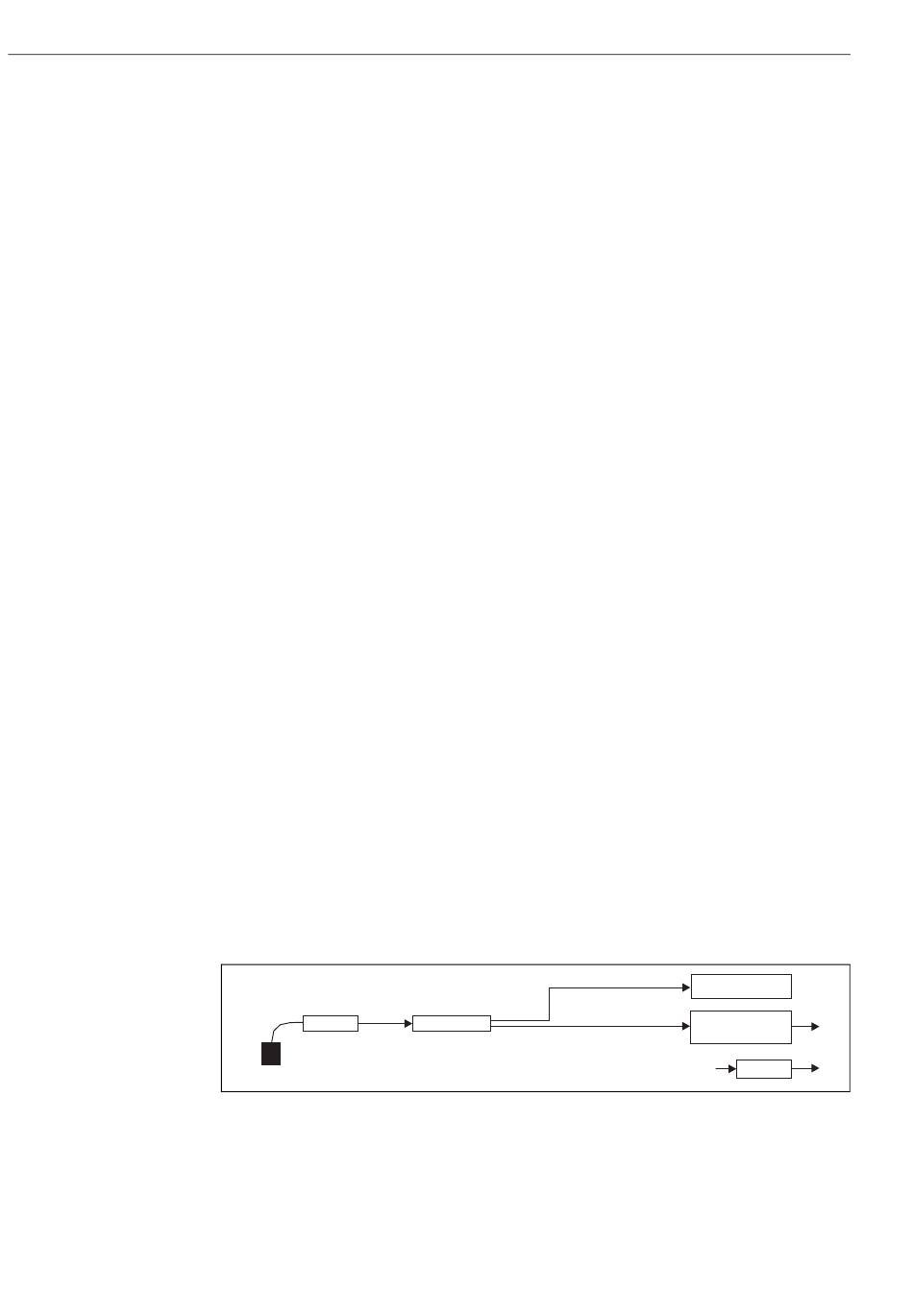

6.1.2 Configurations de bloc typiques pour les mesures de niveau
Mesure de niveau 1 voie
Sonde 1
FDU9x
Niveau 1
Prosonic S - Mesure de niveau - HART
Affichage
Sortie courant 1
+HART
Alarme
Relais 1
L00-FMU90xxx-19-00-00-de-079
