Prosonic S - Mesure de niveau - HART
!
Endress+Hauser

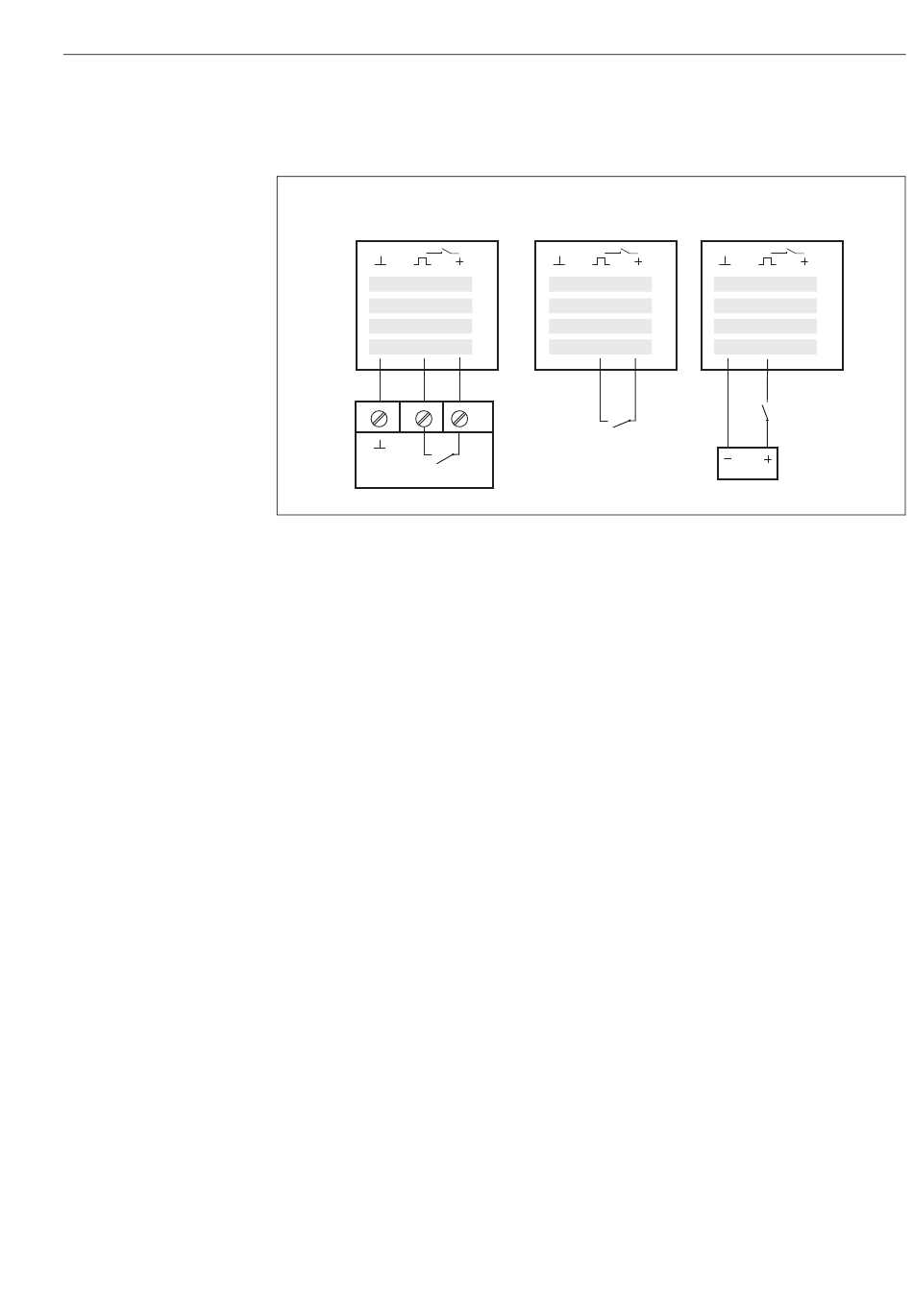

4.5 Raccordement d'un commutateur externe
(pour FMU90-********B***)
A
FMU90
71 72
74 75
77 78
80 81
FTL
PNP
A Liquiphant
B Commutateur externe
C Commutateur externe avec tension d'alimentation externe
Le courant de court-circuit maximal à 24 V est de 20 mA.
4.6 Raccordement d'un capteur de température
Le transmetteur Prosonic S FMU90 peut être équipé d'une entrée pour un capteur de température
externe (dans la structure de commande : position 90 "Entrée additionnelle", option B).
Il est possible d'y raccorder :
• un capteur de température FMT131 d'Endress+Hauser
• une sonde Pt100
Remarque !
• Après avoir raccordé un capteur de température externe, il faut :
1. sélectionner le type de capteur raccordé (FMT131 ou Pt100) dans le paramètre "Type capteur"
dans "Suivi capteur/Capteur temp. ext.".
2. affecter le capteur de température externe à une sonde à ultrasons dans le paramètre "Mesure
temp." dans "Suivi capteur/FDU sonde/US sonde N".
• Si l'option "Alarme" a été sélectionnée dans "Comportement erreur", toute erreur sur le capteur
de température externe est signalée par le relais d'alarme.
B
FMU90
(24 V)
73 71 72
76 74 75
79 77 78
82 80 81
C
FMU90
(24 V)
73 71 72 73
76 74 75 76
79 77 78 79
82 80 81 82
24 V
Câblage
(24 V)
L00-FMU90xxx-04-00-00-xx-021a
