3.4.4 Plaque adaptatrice
S'il y a déjà une ouverture de 138 x 138 mm (5.43 x 5.43 in) et l'afficheur séparé du Prosonic FMU
860/861/862, vous pouvez utiliser la plaque adaptatrice (réf. : 52027441  ä 146, "Accessoires").
Elle est insérée dans l'afficheur séparé du FMU860/861/862.
Remarque !
La plaque adaptatrice est montée directement dans le boîtier des anciens afficheurs séparés du
FMU86x. Le cadre de l'afficheur séparé du FMU86x sert alors de support pour la plaque adaptatrice
et le nouvel afficheur séparé du FMU90/FMU95 dans le format 96 x 96 mm (3.78 x 3.78 in).
1

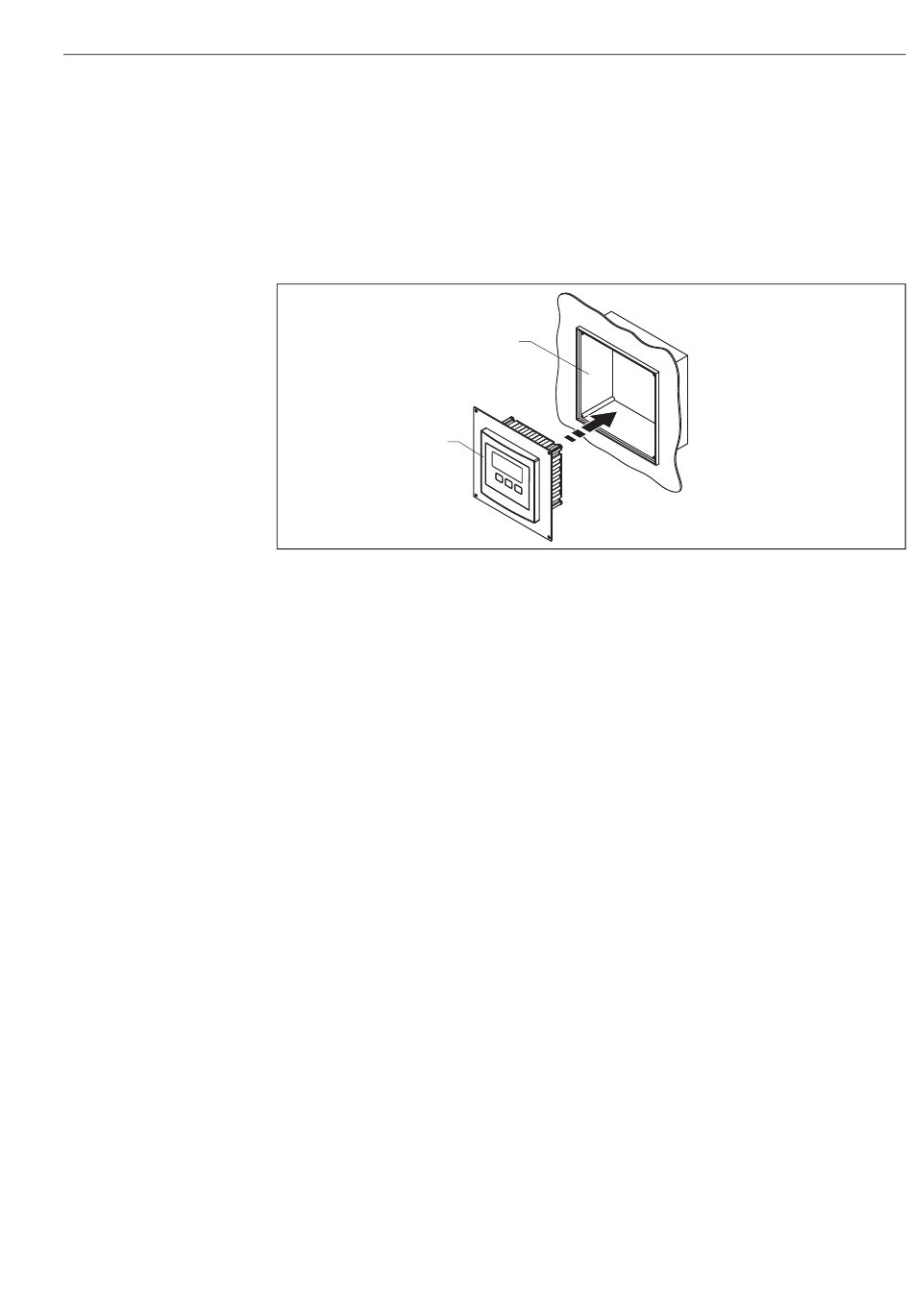

1 Afficheur séparé du FMU90 avec plaque adaptatrice
2 Découpe de l'afficheur séparé du FMU860/861/862
3.5 Montage des sondes
Vous trouverez les instructions de montage des sondes dans les documents suivants :
• Information technique TI00189F (pour FDU8x)
• Information technique TI00396F (pour FDU9x)
Ces documents sont fournis avec les sondes.
3.6 Contrôle du montage
Après le montage de l'appareil de mesure, effectuez les contrôles suivants :
• L'appareil est-il endommagé (contrôle visuel) ?
• L'appareil est-il adapté aux spécifications du point de mesure (température et pression de process,
température ambiante, gamme de mesure, etc.) ?
• Si disponible : le numéro du point de mesure et le marquage sont-ils corrects ?
• L'appareil est-il suffisamment protégé contre les précipitations et l'exposition directe au soleil ?
• Dans le cas du boîtier de terrain : Les presse-étoupe sont-ils correctement fixés ?
• L'appareil est-il fermement monté sur le rail profilé, ou est-il correctement monté sur le support
du boîtier de terrain (contrôle visuel) ?
• Dans le cas du boîtier de terrain : Les vis du couvercle du compartiment de raccordement
sont-elles fermement vissées (contrôle visuel) ?
2
Montage
