4 Câblage
Danger !
L'appareil ne peut être installé que lorsqu'il est hors tension.
4.1 Compartiment de raccordement
4.1.1 Compartiment de raccordement dans le boîtier de terrain

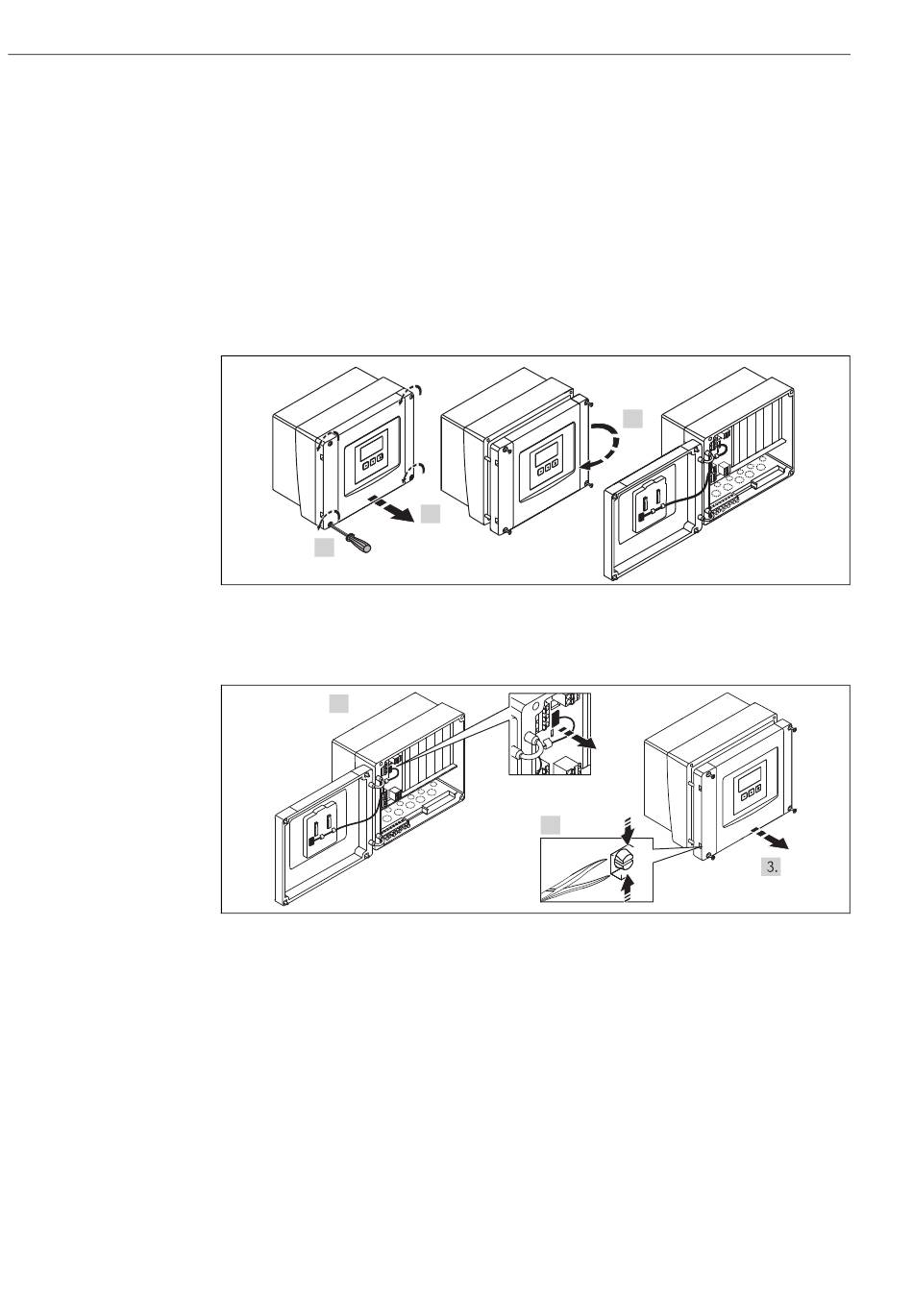

Le boîtier de terrain dispose d'un compartiment de raccordement séparé. Il peut être ouvert en
dévissant les quatre vis du couvercle :
1.
Pour faciliter le raccordement, il est possible de retirer complètement le couvercle en déconnectant
le câble de l'afficheur et en desserrant les charnières :
1.
4.1.2 Entrées de câble dans le boîtier de terrain
Sur la partie inférieure du boîtier de terrain se trouvent des ouvertures prédécoupées pour les
entrées de câble suivantes :
• M20x1,5 (10 ouvertures)
• M16x1,5 (5 ouvertures)
• M25x1,5 (1 ouverture)
Le nombre et le type d'entrées de câble nécessaires dépendent de l'application.
Les ouvertures pré-estampées peuvent être découpées à l'aide d'un outil approprié (par ex. un couteau
ou une mèche) ou enfoncées avec précaution.
2.
2.
Prosonic S - Mesure de niveau - HART
3.
L00-FMU90xxx-04-00-00-xx-002
L00-FMU90KAx-04-00-00-xx-009
