Prosonic S - Mesure de niveau - HART
!
Endress+Hauser
4.9 Raccordement de l'afficheur déporté
Fuse
HART
0/4...20mA
Relay

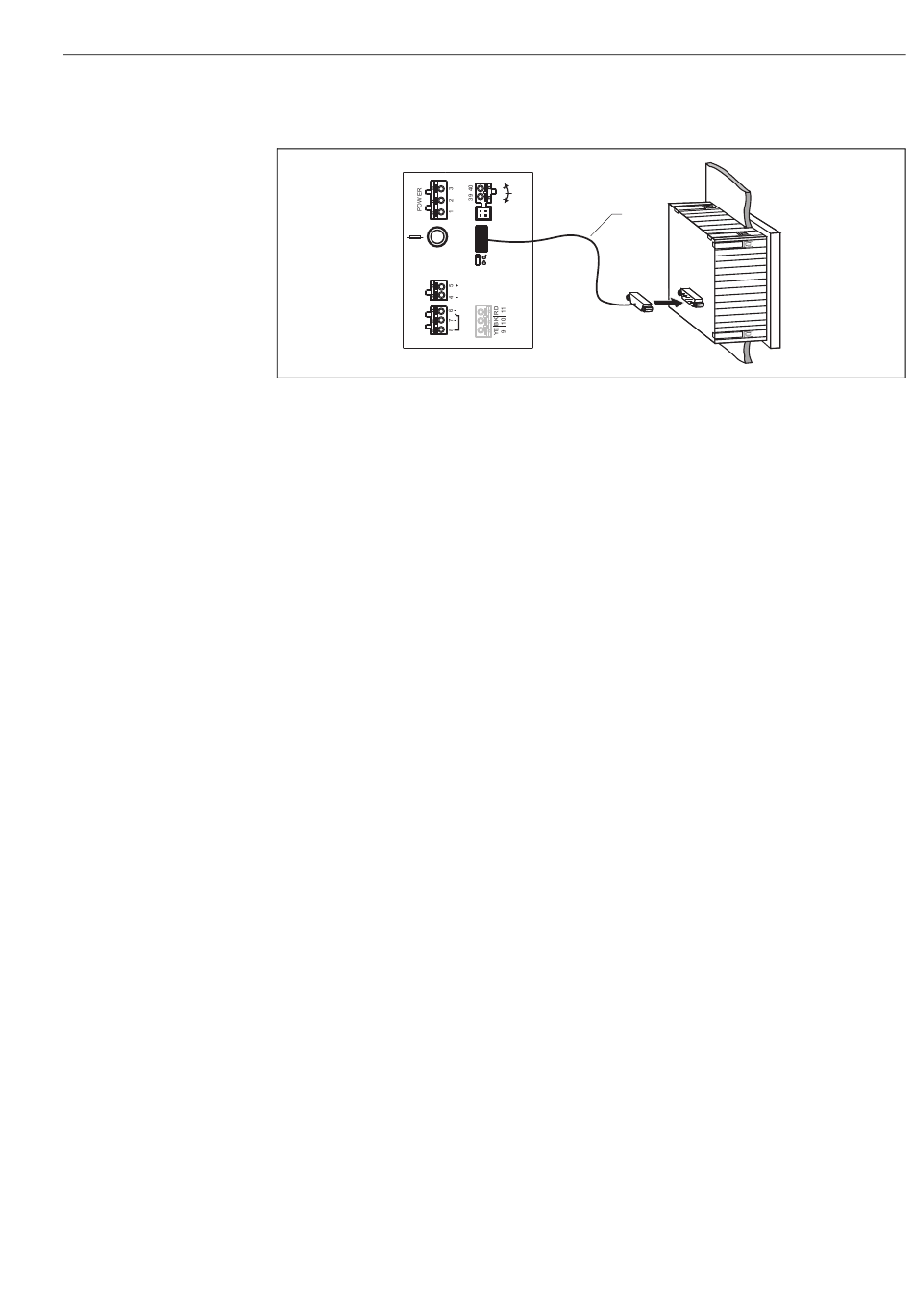

1 Raccordement du câble 3 m (9.8 ft) au connecteur de l'afficheur
Pour les versions du Prosonic S avec afficheur déporté pour montage en façade d'armoire de commande,
le câble de raccordement préconfectionné (3 m (9.8 ft)) est fourni. Il doit être raccordé au connecteur de
l'afficheur du Prosonic S.
Remarque !
Diamètre minimum pour le passage de câble : 20 mm (0.79 in).
Sync
1
Service
Display
I
1
FDU-
Sensor
Câblage
L00-FMU90xxx-04-00-00-xx-005
