Le menu "Relais/commande"

76
8.1.4 "Relais N" (N = 1 - 6)
(2ème partie : type de seuil et points de commutation)
RelaisN RN103
Fonction : seuil
Type de seuil :
Pt enclench. :
Pt déclench. :
"Type de seuil"
Permet de définir le type de seuil.
Sélection :
• Standard
Pour ce type de seuil, il faut définir un point d'enclenchement et un point de déclenchement.
Le comportement à la commutation dépend de la position relative de ces deux points de
commutation.
a. Point d'enclenchement > point de déclenchement
Le relais est attiré lorsque la valeur mesurée dépasse le point d'enclenchement.
Le relais retombe lorsque la valeur mesurée chute sous le point de déclenchement.
b. Point d'enclenchement < point de déclenchement
Le relais est attiré lorsque la valeur mesurée chute sous le point d'enclenchement.
Le relais retombe lorsque la valeur mesurée dépasse le point de déclenchement.
3 3
m, ft, m /h, ft /s, °C, m/min, ft/min, ...
A
B

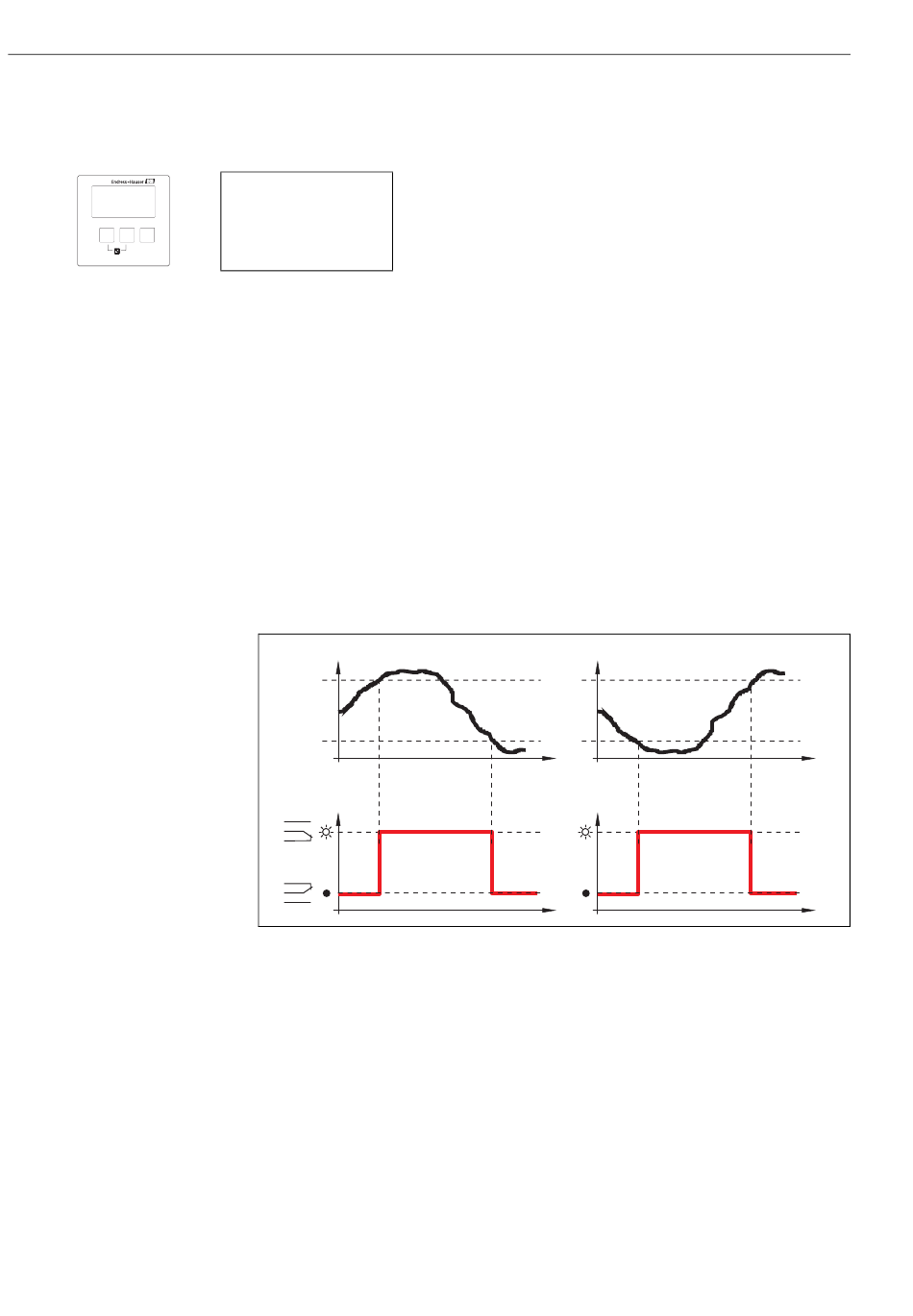

"Type de seuil" = "standard" :
A Point d'enclenchement
B Point de déclenchement
C Relais attiré
D Relais retombé
• Tendance/vitesse
Ce type de seuil est similaire au type "standard". La seule différence est que ce sont les variations
dans le temps de la valeur mesurée qui sont étudiées et non la valeur mesurée elle-même.
C'est pourquoi les points de commutation doivent être entrés en "unité de valeur mesurée/min".
• Entre 2 seuils
Pour ce type de seuil, il faut définir un point de commutation supérieur et un point de commutation
inférieur.
Le relais est attiré lorsque la valeur mesurée se trouve entre les deux points de commutation.
Le relais retombe lorsque la valeur mesurée est supérieure au point de commutation supérieur et
inférieure au point de commutation inférieur.
De plus, on peut définir une hystérésis. Elle affecte les deux points de commutation.
Prosonic S - Mesure de niveau - HART
3 3
m, ft, m /h, ft /s, °C, m/min, ft/min, ...
B
A
t
C
D
t
t
C
D
t
L00-FMU90xxx-19-00-00-yy-061
