Prosonic S - Mesure de niveau - HART
5) Cette option n'est valable que pour les cuves cylindriques horizontales sans fond bombé. Pour les cuves avec fond bombé, il est possible de calculer un tableau
de linéarisation avec FieldCare et de l'entrer dans l'appareil.
Endress+Hauser
5)

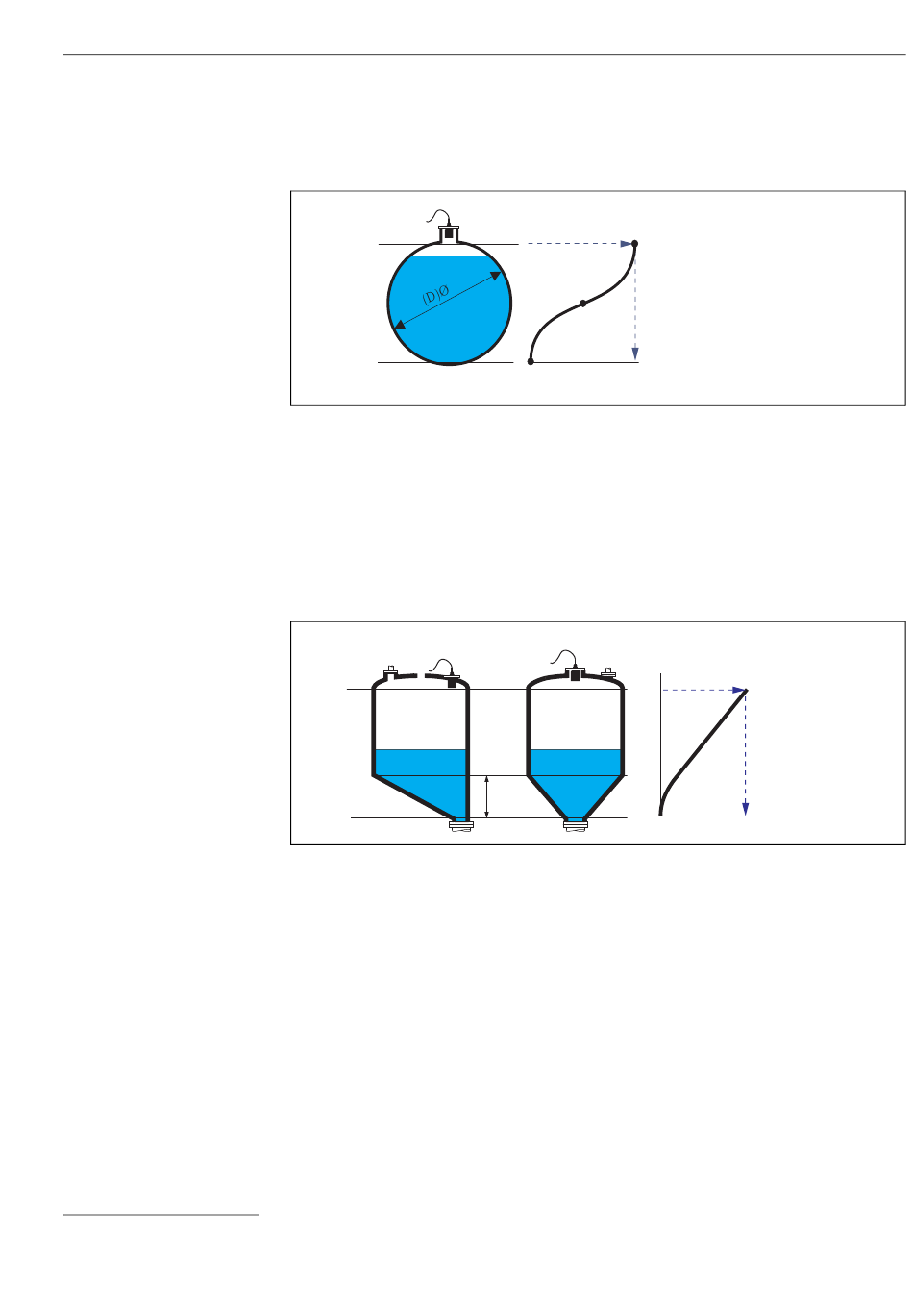

• Cyl. horizontal
• Sphérique
Ces types de linéarisation permettent de calculer le volume d'une cuve cylindrique horizontale
ou d'une cuve sphérique à partir du niveau mesuré.
20
mA
0/4
mA
Les paramètres additionnels suivants doivent être spécifiés :
– L'unité de la valeur linéarisée, par ex. kg, m
– Le diamètre intérieur (D) de la cuve cylindre ou sphérique ("Diamètre")
– La capacité maximale par rapport au diamètre (a), mesurée dans l'unité utilisateur ("Gamme
max.")
• Fond incliné (A)
• Fond trapézoïdal (B)
• Fond conique (B)
Ces types de linéarisation permettent de calculer le volume de la cuve correspondante à partir du
niveau mesuré.
A
20
mA
0/4
mA
Les paramètres additionnels suivants doivent être spécifiés :
– L'unité de la valeur linéarisée, par ex. kg, m
– la hauteur intermédiaire H conformément au schéma ci-dessus ("Hauteur intermédiaire")
– La capacité maximale de la cuve (a) mesurée dans l'unité utilisateur ("Gamme max.")
100%
kg
3
m
0%
(a)
ft 3
3 3
, ft , ... ("Unité utilisateur")
B
100%
H
0%
3 3
, ft , ... ("Unité utilisateur")
Mise en service
= kg,m 3 , ft 3 , ...
(a)
63
