Le menu "Relais/commande"
!
!
C
D
96
8.4 Configuration d'une commande de pompe - étendue
Remarque !
Selon la référence de l'appareil, il existe différentes possibilités de paramétrage pour la commande
de pompe. Vous trouverez la référence de l'appareil sur la plaque signalétique ainsi que dans le menu
sous "Diagnostic/Info système/Info appareil".
Ce chapitre ne s'applique qu'aux appareils avec commande de pompe étendue
(FMU90-*3********** et FMU90-*4**********).
Pour la commande de pompe standard, voir chapitre 5.2
(FMU90-*1********** et FMU90-*2**********).
Remarque !
Les sous-menus "Comm. de pompe N" n'apparaissent que si l'option "Comm. de pompe" a été
sélectionnée sous "Réglages/Param. fonct./Commandes".
8.4.1 Principes de base
La commande de pompe sert à activer et désactiver les pompes en fonction du niveau mesuré.
Il est possible de définir jusqu'à deux commandes de pompe. Une ou plusieurs pompes peuvent être
affectées à chacune de ces commandes de pompe. Les pompes sont activées et désactivées via les
relais du Prosonic S.
Le comportement à la commutation dépend de :
• la "fonction" choisie :
• le "mode de fonct." choisi (dans le cas d'une commande de pompe alternée)
Fonction "Seuil seul" et "Seuil parallèle"
Pour ces fonctions, un point d'enclenchement et un point de déclenchement sont définis pour
chaque pompe. La position relative de ces points de commutation définit le comportement à la
commutation de la pompe :
1. Point d'enclenchement > point de déclenchement ("vidange")
La pompe est activée lorsque le niveau dépasse le point d'enclenchement (A).
Elle est désactivée lorsque le niveau chute sous le point de déclenchement (B).
2. Point d'enclenchement < Point de déclenchement ("remplissage")
La pompe est activée lorsque le niveau chute sous le point d'enclenchement (A).
Elle est désactivée lorsque le niveau dépasse le point de déclenchement (B).
1
L
A
B

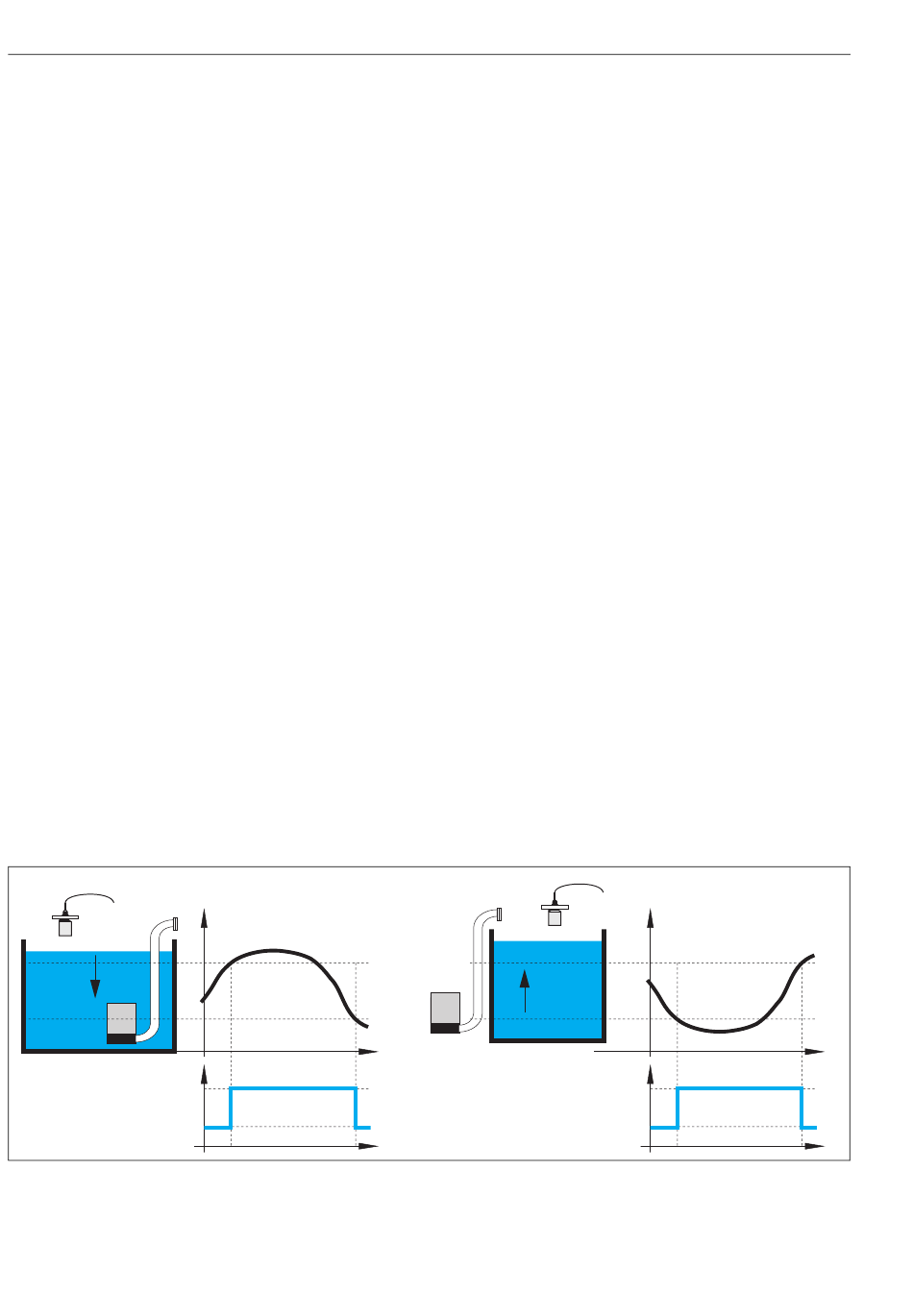

1 : "Vidange" (point d'enclenchement > point de déclenchement) ; 2 : "Remplissage" (point d'enclenchement < point de
déclenchement) ; A : Point d'enclenchement ; B : Point de déclenchement ; C : Pompe ON ; D : Pompe OFF
t
t
Prosonic S - Mesure de niveau - HART
