8.14 Entrées/sorties digitales et analogiques
8.14.1 Entrées analogiques (X3)
Le variateur pour les valeurs de consigne analogiques possède deux entrées différentiel-
les sans rétroaction et programmables. En tant que référence de potentiel, l'AGND
(X3/1) doit toujours être reliée à la CNC-GND de l'automate programmable.
Propriétés techniques
—
—
—
—
—
—
Entrée Analog-In.1 (bornes X3/4-5)
Tensions d'entrée différent. de ± 10 V max., résolution 14 bits, possibilité d'adaptation.
Réglage standard : valeur de consigne de vitesse
Entrée Analog-In.2 (bornes X3/6-7)
Tensions d'entrée différent. de + 10 V max., résolution 12 bits, possibilité d'adaptation.
Réglage standard : valeur de consigne de couple
Exemples d'utilisation pour entrée de valeur de consigne Analog-In.2:
—
—
—
Affectation de sens de rotation
Réglage standard : rotation vers la droite de l'arbre moteur (en regardant l'arbre)
—
—
Pour inverser le sens de rotation, vous pouvez permuter la disposition des bornes X3/4-5
ou X3/6-7, ou modifier le paramètre SENS DE ROTATION sur la page d'écran d'affichage
"vitesse".
SERVOSTAR 601...620 Manuel d'Instructions
Tension d'entrée différentielle ± 10 V max.
Résolution 1.25 mV
Masse de référence : AGND, borne de connexion X3/1
Résistance d'entrée 20 kW
Plage de tension en mode commun pour les deux entrées en plus ± 10 V
Taux d'échantillonnage 62.5 µs

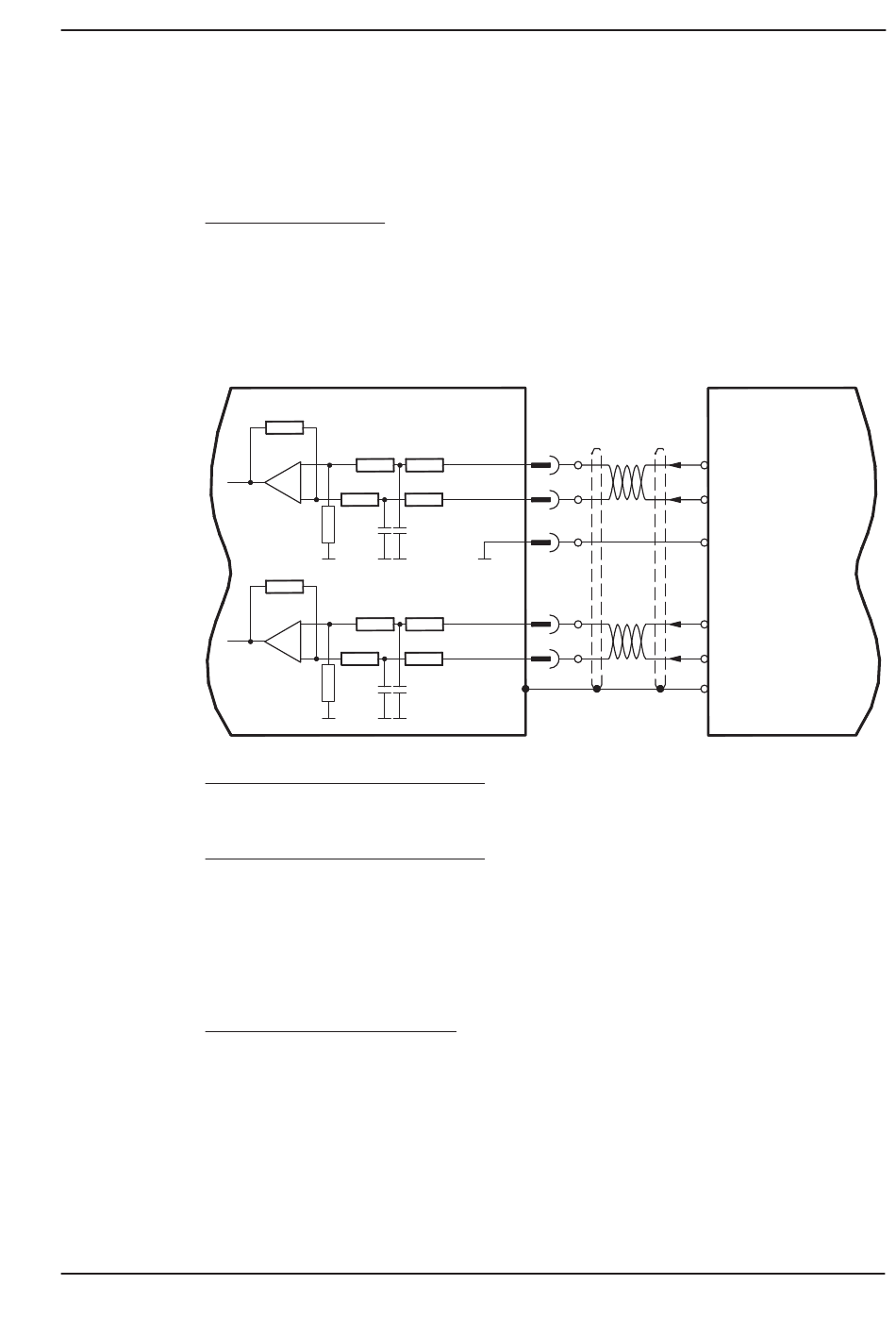

SERVOSTAR 600
10k 10k
+
10k 10k
-
10n 10n
10k 10k
+
10k 10k
-
1n 1n
limitation de courant réglable externe
entrée atténuée pour entrée pour service de réglage/service par "tops"
précommande / override
Tension positive sur la borne X3/4 (+ ) par rapport à la borne X3/5 ( - ) ou
Tension positive sur la borne X3/6 (+ ) par rapport à la borne X3/7 ( - )
07/2016
X3
4
Analog-In 1+
5
Analog-In 1-
1
AGND
6
Analog-In 2+
7
Analog-In 2-
Installation électrique
Contrôle
+
Consigne1 +/-10V
contre CNC-GND
-
CNC-GND
+
Consigne2 +/-10V
contre CNC-GND
-
CNC-GND
