Codeur Incrémentiel / Codeur Sinus Avec Hall (X1) - Kollmorgen Servostar 601 Manuel D'instructions

Installation électrique
8.11.5 Codeur incrémentiel / Codeur Sinus avec Hall (X1)
Les types de codeurs (incrémentiel ou sinus/cosinus) qui ne préparent pas d'informations
absolues pour la commutation peuvent être analysés, à l'aide d'un codeur Hall supplé-
mentaire, comme appareil de rétroaction complet.
Un adaptateur pour le couplage et l'adaptation des signaux est nécessaire à cet effet
(Hall-Dongle, ð p. 116). Les codeurs appelés ComCoder sont également raccordés via
cet adaptateur.
Même les types de codeurs ayant une intensité de courant supérieure à 150 mA peuvent
être raccordés via notre alimentation en tension externe accrue (ð p. 115). Pour les
codeurs sans résistance de terminaison intégrée, nous proposons un adaptateur de ter-
minaison en option (ð p. 115).
Pour une longueur de câble prévue dépassant 25 m, veuillez contacter notre division des
applications.

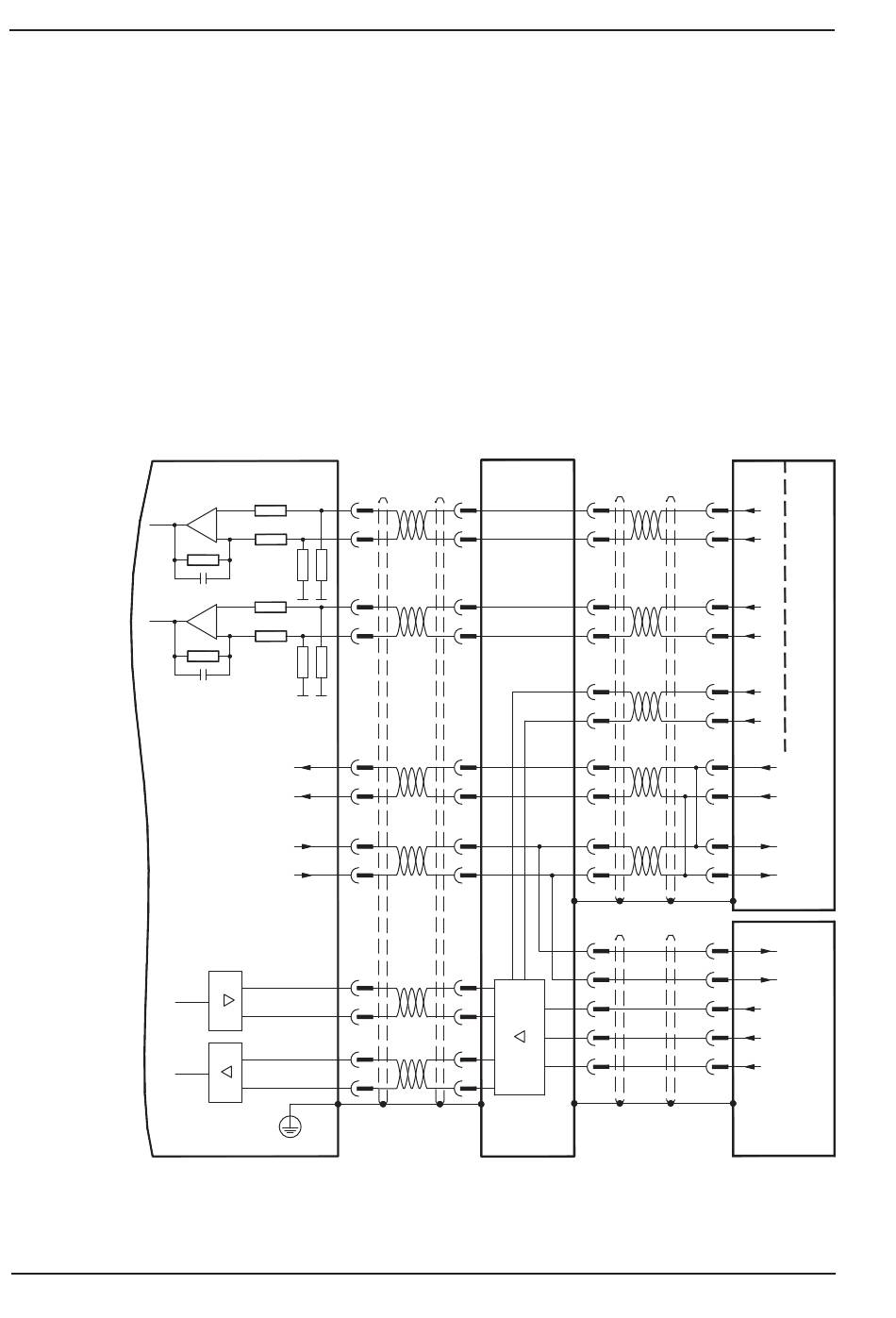

Fréquence limite (A, B): 250 kHz
RS422 avec Hall: FBTYPE 12
Codeur avec Hall: FBTYPE 11
