3. Instalación y Cableado
2
3
4
5
6
7
8
9
1
Panel LCD
2
Sensor de Temperatura de la Batería (NTC)
3
Puerto RS-485 (MODBUS o Termostato de Batería)
4
Puerto USB
5
Puerto RS-232
6
BAT_SW: Detección del Estado del
Breaker de la Batería*
7
Puerto de Protección contra Retroalimentación
8
Puerto MAINTAIN-AUXSWS**
9
Puerto REPO
* Detección del Estado del Breaker de la Batería. Conecte el contacto auxiliar del breaker de la batería al puerto BAT_SW en el UPS y active
la función. El UPS detectará el estado del breaker de la batería (cerrado o abierto) y lo mostrará en el LCD (Breaker de Batería Seca).
** Detección del Estado del Breaker Externo de Mantenimiento. Conecte el contacto auxiliar del breaker de mantenimiento externo al
puerto MAINTAIN-AUXSWS en el UPS y active la función. El UPS detectará el estado del breaker de mantenimiento externo (cerrado o
abierto) y lo mostrará en el LCD (Breaker MBS Seco).
15 16 17

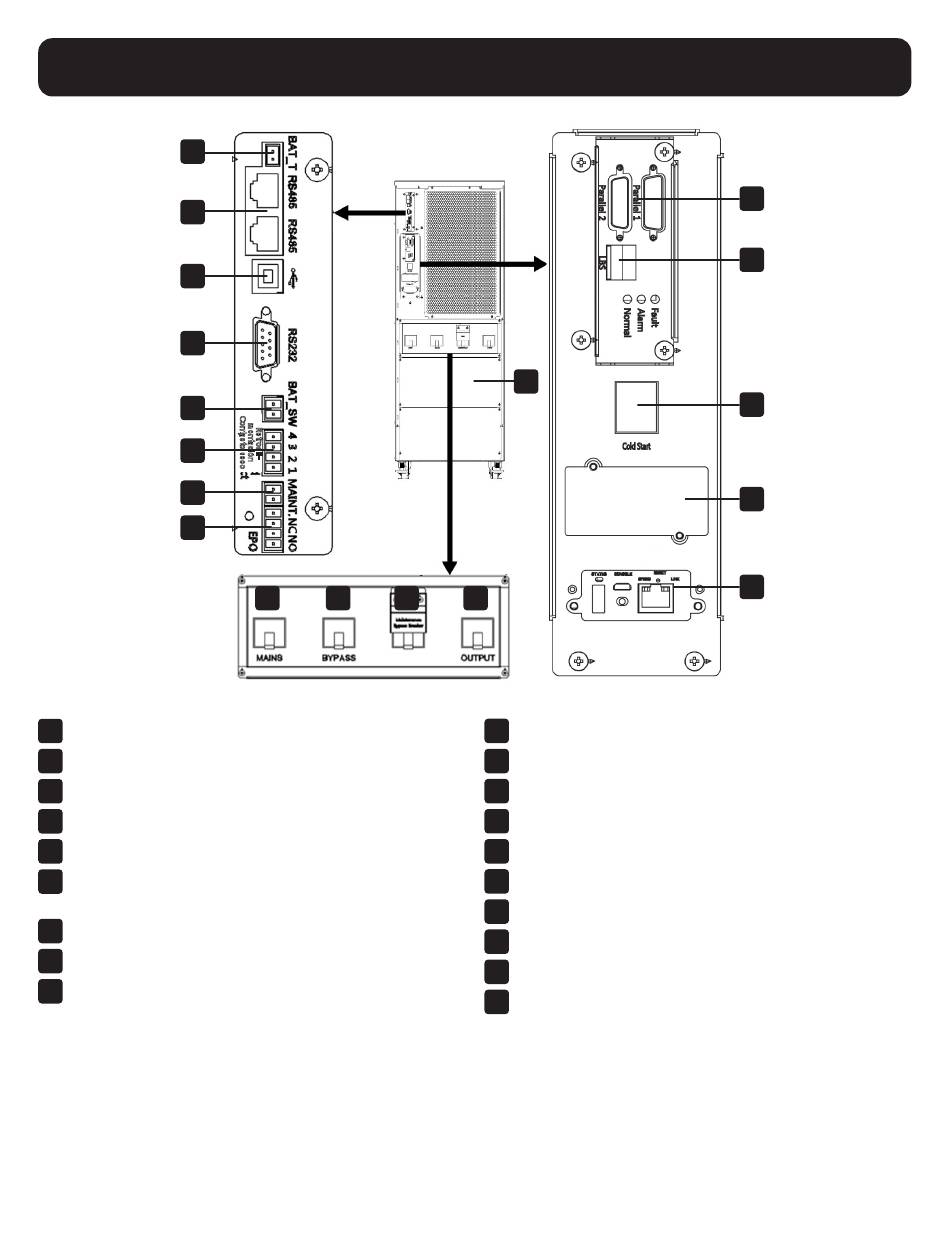

Figura 3-4: Detalle de la Vista Posterior, Modelos S3M50K y S3M60K
19
Ranura para tarjetas
18
SNMP
10
Puerto para Conexión en Paralelo
11
Puerto LBS
12
Botón de Arranque en Frío
13
Ranura para tarjetas
14
Tarjeta de Administración de Red WEBCARDLX
15
Breaker de Alimentación de la Red Pública
16
Breaker de Derivación
17
Breaker para Mantenimiento
18
Breaker de Salida
19
Bloque de Terminales
98
10
11
12
13
14
