4. Operación
4.1 Modos de Operación
El UPS es un UPS en línea de doble conversión que puede operar en los siguientes modos alternativos:
4.1.1 Modo en Línea de CA
El rectificador cargador deriva energía de la red pública de CA y suministra energía de CD al inversor mientras flota y eleva la
carga a la batería simultáneamente. A continuación, el inversor convierte la energía de CD a CA y alimenta a la carga.
ENTRADA ÚNICA: Alimentación de la Red Pública
Breaker de
Derivación
Entrada de
CA
Breaker de
Alimentación
Rectificador
Entrada de la
Batería
Breaker de la Batería
4.1.2 Modo de Respaldo por Batería (Modo de Energía Almacenada)
Si falla la alimentación de CA de la red pública, el inversor, que obtiene energía de la batería, alimenta la carga crítica de CA. No
hay interrupción de energía a la carga crítica. Cuando se recupere la CA, el UPS regresará automáticamente al modo normal.
NTRADA ÚNICA: Alimentación de la Red Pública
Breaker para Mantenimiento
Breaker de
Derivación
Entrada de
CA
Breaker de
Alimentación
Rectificador
Entrada de la
Batería
Breaker de la Batería
Modo de Respaldo por
Breaker para Mantenimiento
Derivación Estática
Breaker de Salida
Inversor
Modo en línea

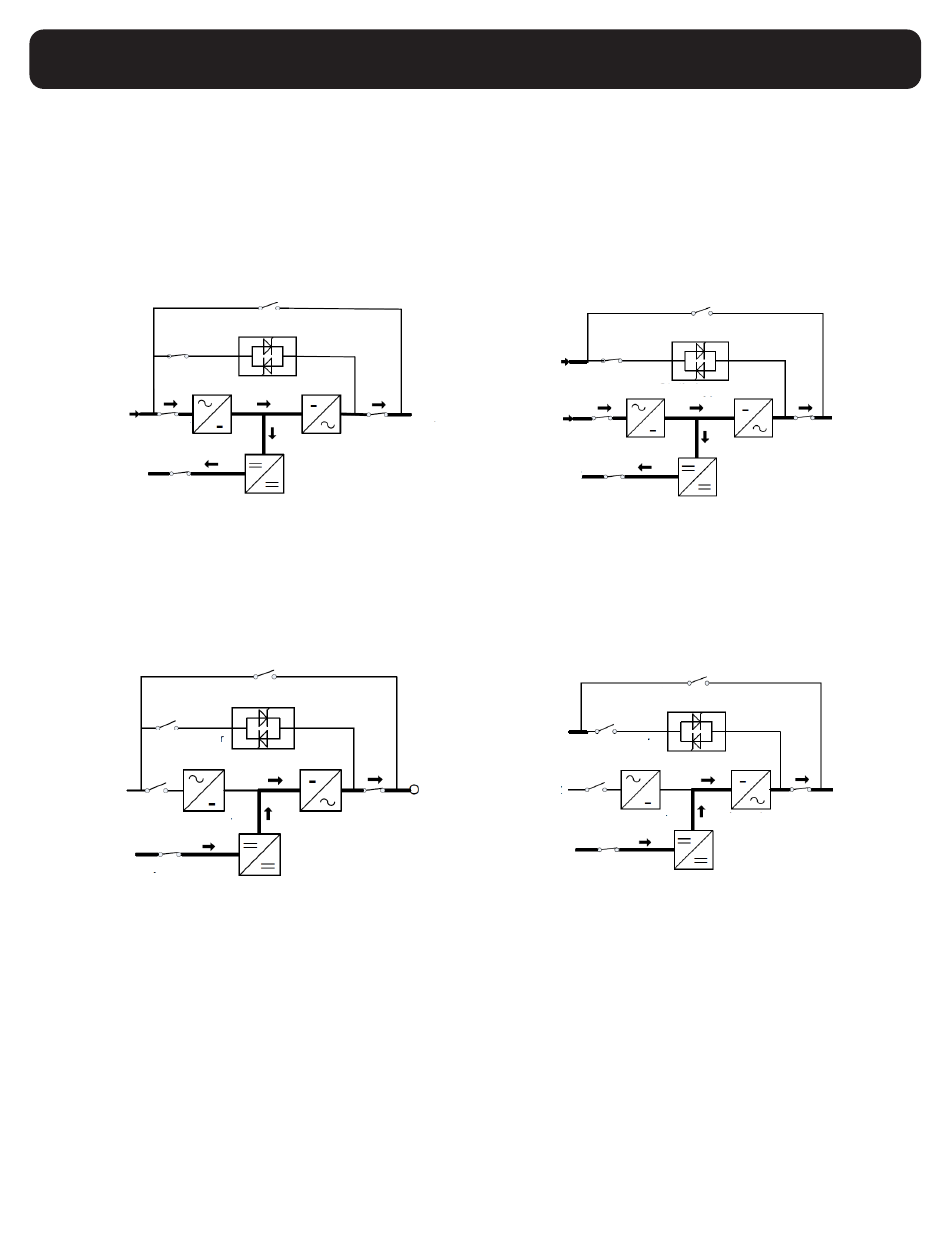

Figura 4-1: Modo en Línea de CA
Derivación Estática
Breaker de Salida
Inversor
Batería
Figura 4-2: Modo de Respaldo por Batería
ENTRADA DUAL: Alimentación de la Red Pública y de Derivación
Entrada en
Derivación
Breaker de Derivación
Entrada de
Salida
CA
Breaker de
Alimentación
Entrada de la
Batería
Breaker de la Batería
ENTRADA DUAL: Alimentación de la Red Pública y de Derivación
Entrada en
Derivación
Entrada de
Salida
CA
Breaker de
Alimentación
Entrada de la
Batería
Breaker de la Batería
121
Breaker para Mantenimiento
Derivación Estática
Breaker de Salida
Inversor
Rectificador
Modo en línea
Breaker para Mantenimiento
Breaker de
Derivación
Derivación Estática
Breaker de Salida
Rectificador
Inversor
Modo de Respaldo por
Batería
Salida
Salida
