D01 Diagnostik - Styreenhed
D01
18 Ao
01 D1
02 D2
03 D3
04 D4

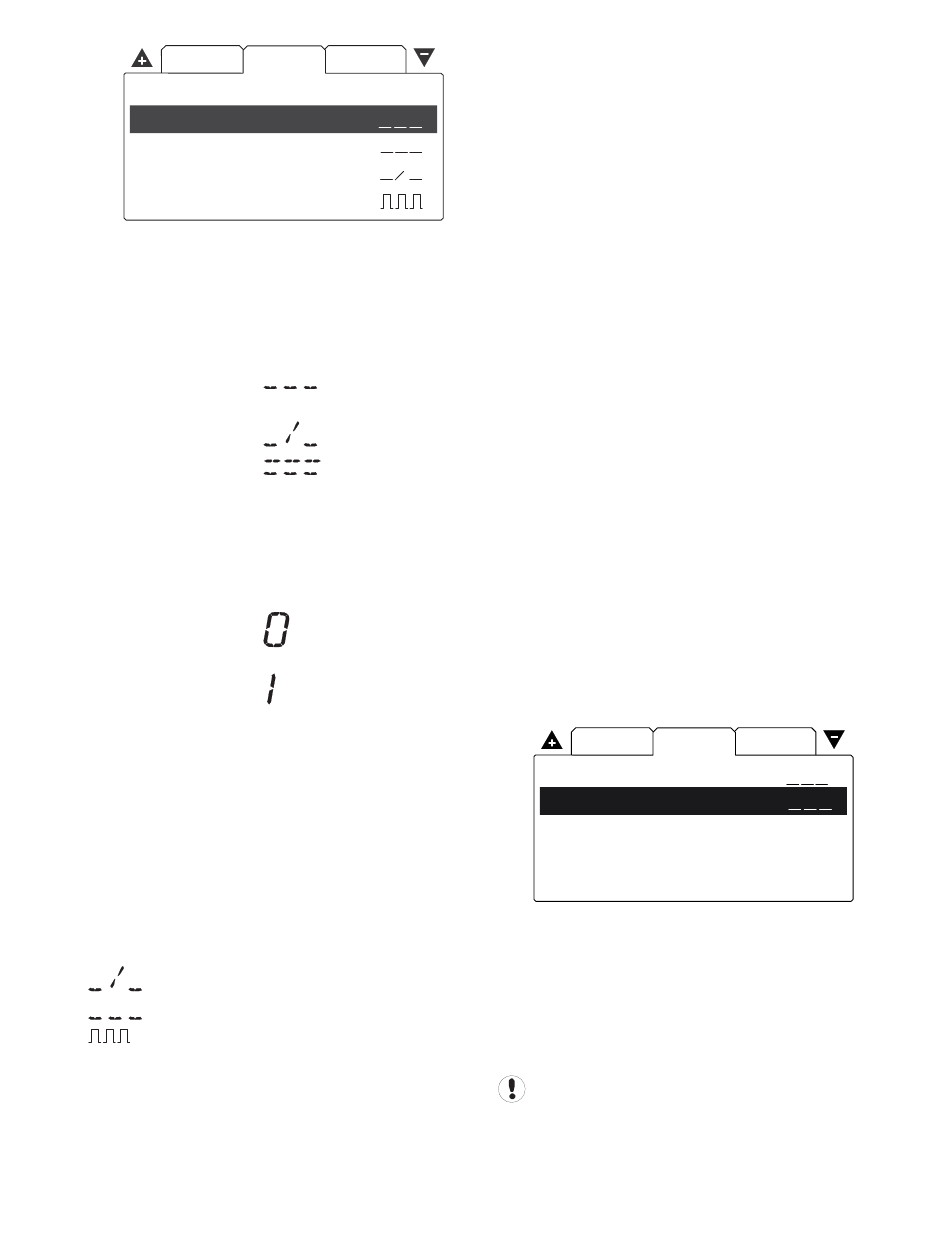

X8I-enheden er udstyret med omfattende
diagnosticeringsfunktioner. Hver indgang kan
undersøges enkeltvis, og hver udgang kan aktiveres
manuelt eller betjenes enkeltvis.
Diagnostik for X8I-styreenheden
D1 Digital indgang 1
D2 Digital indgang 2
D3 Digital indgang 3
D4 Digital indgang 4
D5 Digital indgang 5
D6 Digital indgang 6
D7 Digital indgang 7
D8 Digital indgang 8
-------------------------------------------------------------
R1 Relæudgang 1
R2 Relæudgang 2
R3 Relæudgang 3
R4 Relæudgang 4
R5 Relæudgang 5
R6 Relæudgang 6
-------------------------------------------------------------
A1 Analog indgang 1 bar <> mA
A2 Analog indgang 2 v
A3 Analog indgang 3 v
-------------------------------------------------------------
Ao Analog udgang 0,0 til 20,0 mA
Digitale indgange
OFF (åbent kredsløb)
ON (lukket kredsløb)
Pulsering
Pulssignalet fra en "ir-PCB" er 0 V til 24 V (jævnstrøm) ved
50/60 Hz. En almindelig jævnspændingsmåler eller et
multimeter måler denne som 12 V (jævnstrøm) +-4V.
Relæudgange:
Hver relæudgang kan aktiveres og deaktiveres manuelt
ved at vælge punktet. Brug OP (plus) og NED (minus) til at
4 0 . 0 m A
justere og ENTER.
0 Analogindgange:
0
Punktet skifter mellem den registreres værdi og den
elektriske måling på styreenhedens indgangsklemmer. Et
1
uafhængigt måleapparat kan bruges til at kontrollere den
2
viste elektriske måling.
A1: Systemtryk, 4-20 mA
A2: Digital: ir-PCB #4 - Alarm/Serv.
A3: Digital: Hjælpeindgang (D1)
Analogudgang:
Den analoge udgang kan justeres manuelt. Brug OP (plus)
og NED (minus) til at justere og ENTER. Udgangen vender
Tændt
tilbage til normal driftsværdi, når menuen afsluttes.
Det analoge output anvendes på terminal PCB til at
omskifte ir-PCB V outputs. 'Indstil det analoge output
Slukket
på følgende for at omskifte det enkelte V' output som
Pulsering
påkrævet.
4.0mA 'Alle V' outputs OFF
7,0mA V1 = ON;
11,0mA V2 = ON;
15,0mA V3 = ON;
Slukket
19,0mA V4 = ON;
Tændt
D02 Diagnostik - lysdiodepanel
SI: Omvendt skærm
LT: Lysdiodepaneltest
0 = on test
1 = alle on
2 = kontroltest
D03 og D04
standardfunktion og vises ikke.
