Description des paramètres
1-90 Motor Thermal Protection
Option:
3 3
[5] ETR warning
2
[6] ETR trip 2
[7] ETR warning
3
[8] ETR trip 3
[9] ETR warning
4
[10] ETR trip 4
[20] ATEX ETR
[21] Advanced
ETR
REMARQUE!
Si [20] est sélectionné, observer strictement les instructions
décrites dans le chapitre consacré à ce point du Manuel de
configuration VLT AutomationDrive et les instructions
fournies par le fabricant du moteur.
REMARQUE!
Si [20] est sélectionné, 4-18 Current Limit doit être réglé sur
150 %.

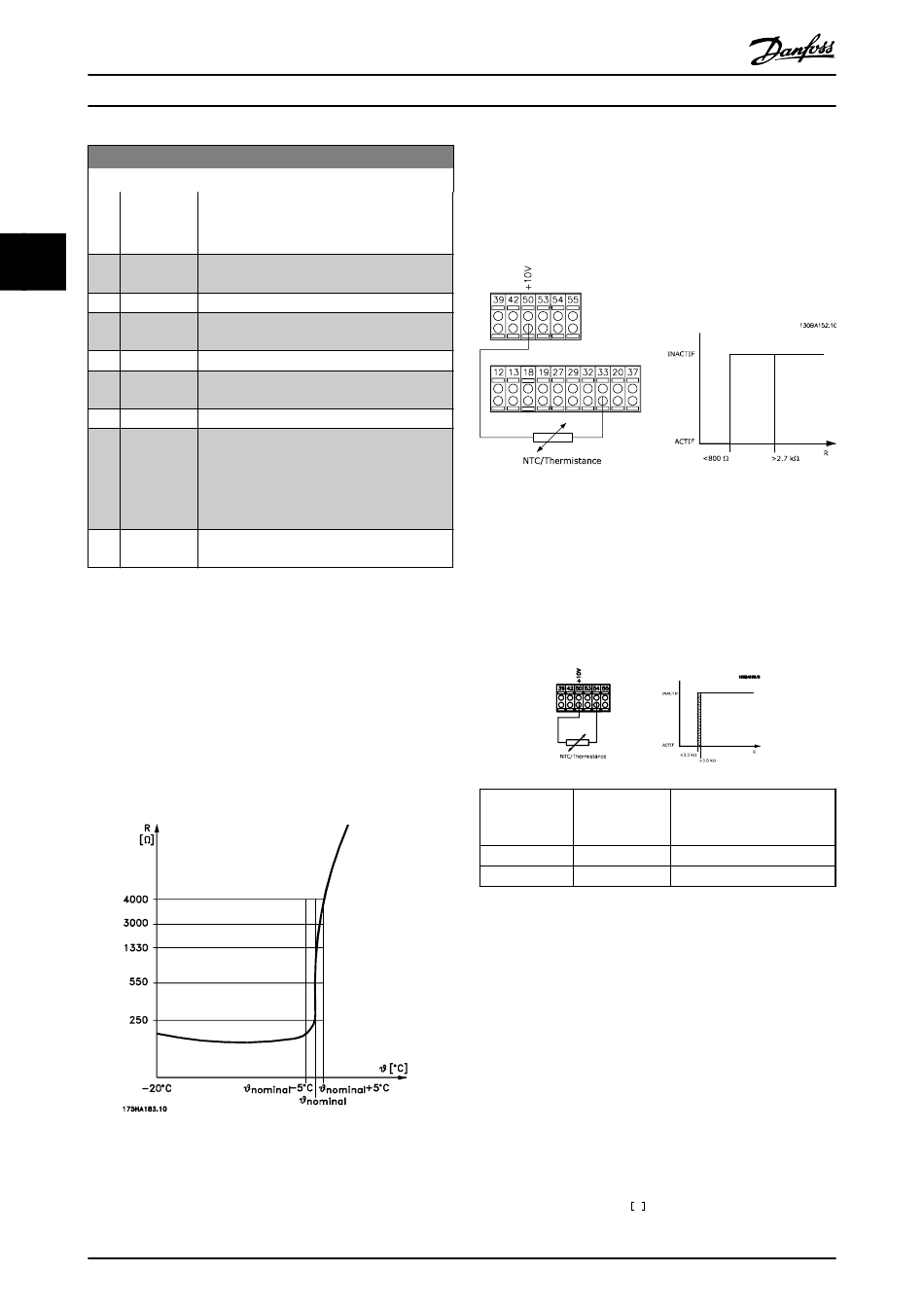

3.3.10.1 Connexion de la thermistance PTC

Illustration 3.4 Profil PTC
Utilisation d'une entrée digitale et d'une alimentation de
10 V :
46
Guide de programmation du FC 300
Fonction:
signal apparaît en cas d'avertissement et si le
variateur de fréquence se déclenche (avertis-
sement thermique).
Active la fonction de surveillance thermique
des moteurs Ex-e pour ATEX. Active
1-94 ATEX ETR cur.lim. speed reduction,
1-98 ATEX ETR interpol. points freq. et
1-99 ATEX ETR interpol points current.
MG33MD04 - VLT
Exemple : le variateur de fréquence se déclenche lorsque
la température du moteur est trop élevée.
Configuration des paramètres :
Régler le par. 1-90 Motor Thermal Protection sur Arrêt
thermistance [2].
Régler le par. 1-93 Thermistor Source sur Entrée digitale [6]
Utilisation d'une entrée analogique et d'une alimentation
de 10 V :
Exemple : le variateur de fréquence se déclenche lorsque
la température du moteur est trop élevée.
Configuration des paramètres :
Régler le par. 1-90 Motor Thermal Protection sur Arrêt
thermistance [2].
Régler le par. 1-93 Thermistor Source sur Entrée digitale 54
[2].
Entrée Tension
digitale/ d'alimentation
analogique
Digitale 10V
Analogique 10V
REMARQUE!
Vérifier que la tension d'alimentation choisie respecte la
spécification de l'élément de thermistance utilisé.

3.3.10.2 Connexion du capteur KTY

(FC 302 uniquement)
Les capteurs KTY sont spécialement utilisés dans les servo-
moteurs à aimant permanent (moteurs PM) pour le réglage
dynamique des paramètres du moteur comme la résistance
du stator (1-30 Stator Resistance (Rs)) pour les moteurs PM
et également la résistance du rotor (1-31 Rotor Resistance
(Rr)) pour les moteurs asynchrones, en fonction de la
température des bobinages. Le calcul est :
Rs = Rs 20° C x (1 + α cu x Δ T ) Ω
®
est une marque déposée Danfoss
Valeurs
limites de déclenchement
< 800 Ω - > 2,7 kΩ
< 3,0 kΩ - > 3,0 kΩ
où
α cu = 0.00393
