Programmation

2 Programmation
2 2
2.1 Panneaux de commande local
numérique et graphique
La programmation la plus simple du variateur de
fréquence est réalisée via le LCP graphique (LCP 102). Il est
nécessaire de consulter le Manuel de configuration du
variateur de fréquence lors de l'utilisation du panneau de
commande local numérique (LCP 101).
2.1.1 Comment programmervia le LCP
graphique
Les instructions suivantes sont valables pour le LCP (LCP
102) graphique.

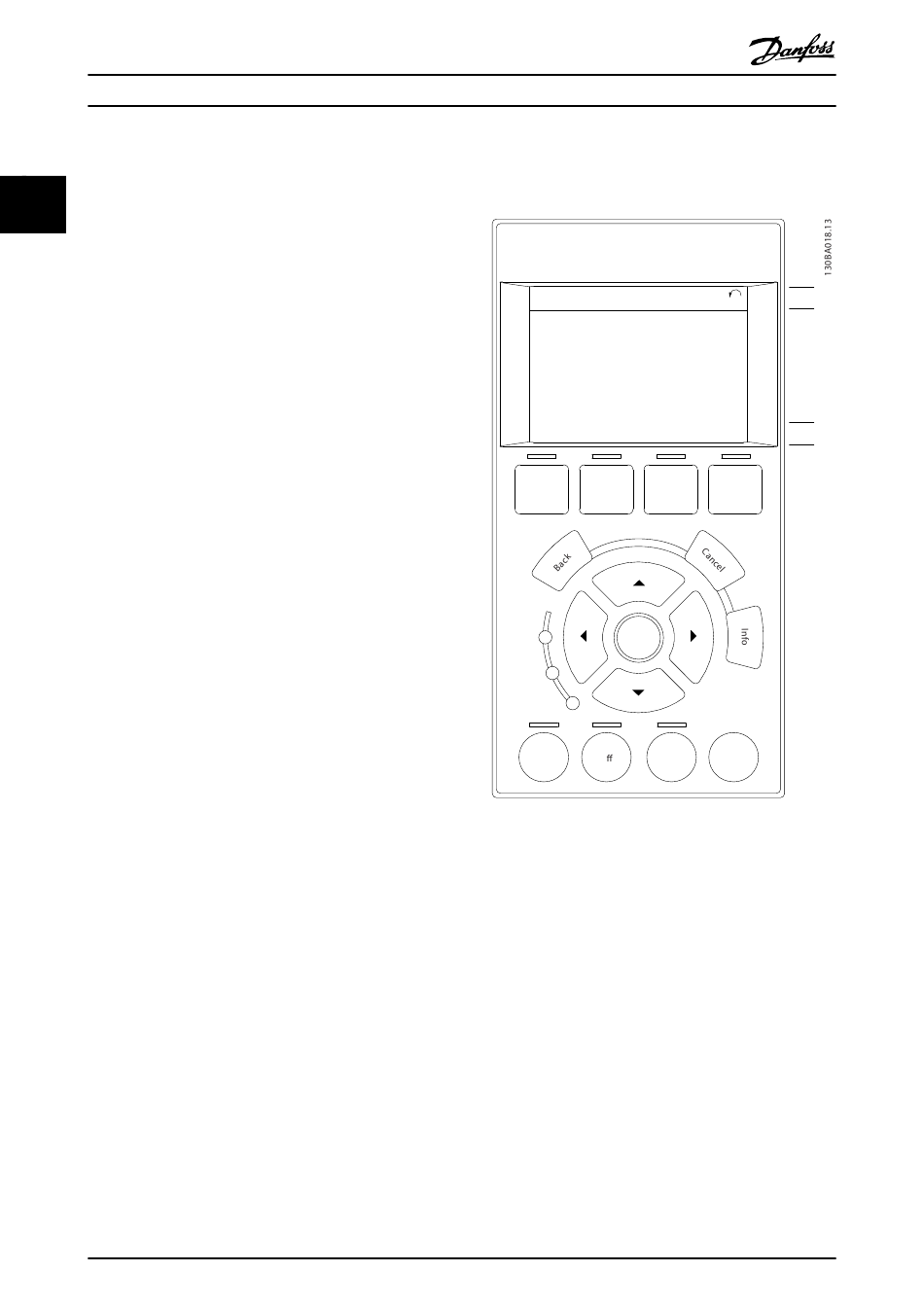

Le panneau de commande est divisé en quatre groupes
fonctionnels :
1. Affichage graphique avec lignes d'état.
2. Touches de menu et voyants - changement des
paramètres et basculement entre fonctions
d'affichage.
3. Touches de navigation et voyants (LED).
4. Touches d'exploitation et voyants (LED).
Toutes les données sont présentées sur un écran LCP
graphique, qui peut mentionner jusqu'à cinq éléments de
variables d'exploitation lors de l'affichage associé à [Status].
Lignes d'affichage
a. Ligne d'état : messages d'état affichant les icônes
et les graphiques.
b. Lignes 1-2 : lignes de données de l'opérateur
présentant des données définies ou choisies par
l'utilisateur. En appuyant sur la touche [Status],
on peut ajouter une ligne supplémentaire.
c. Ligne d'état : messages d'état montrant du texte.
12
Guide de programmation du FC 300
1
2
3
4
2.1.2 L'écran LCD
L'écran LCD dispose d'un rétro-éclairage et d'un total de 6
lignes alphanumériques. Les lignes d'affichage indiquent le
sens de rotation (flèche), le process choisi ainsi que le
process de programmation. L'affichage est divisé en 3
sections.
La partie supérieure affiche jusqu'à 2 mesures en état
d'exploitation normal.
La ligne du haut de la partie centrale affiche jusqu'à 5
mesures avec l'unité correspondante, indépendamment de
l'état (sauf en cas d'avertissement ou d'alarme).
La partie inférieure indique en permanence l'état du
variateur de fréquence en mode État.
®
MG33MD04 - VLT est une marque déposée Danfoss
Status
1234rpm 10,4A
43,5Hz
Run OK
Quick Main
Status
Menu Menu
OK
On
Warn.
Alarm
Hand Auto
O
on on
a
1(0)
43,5Hz
b
c
Alarm
Log
Reset
