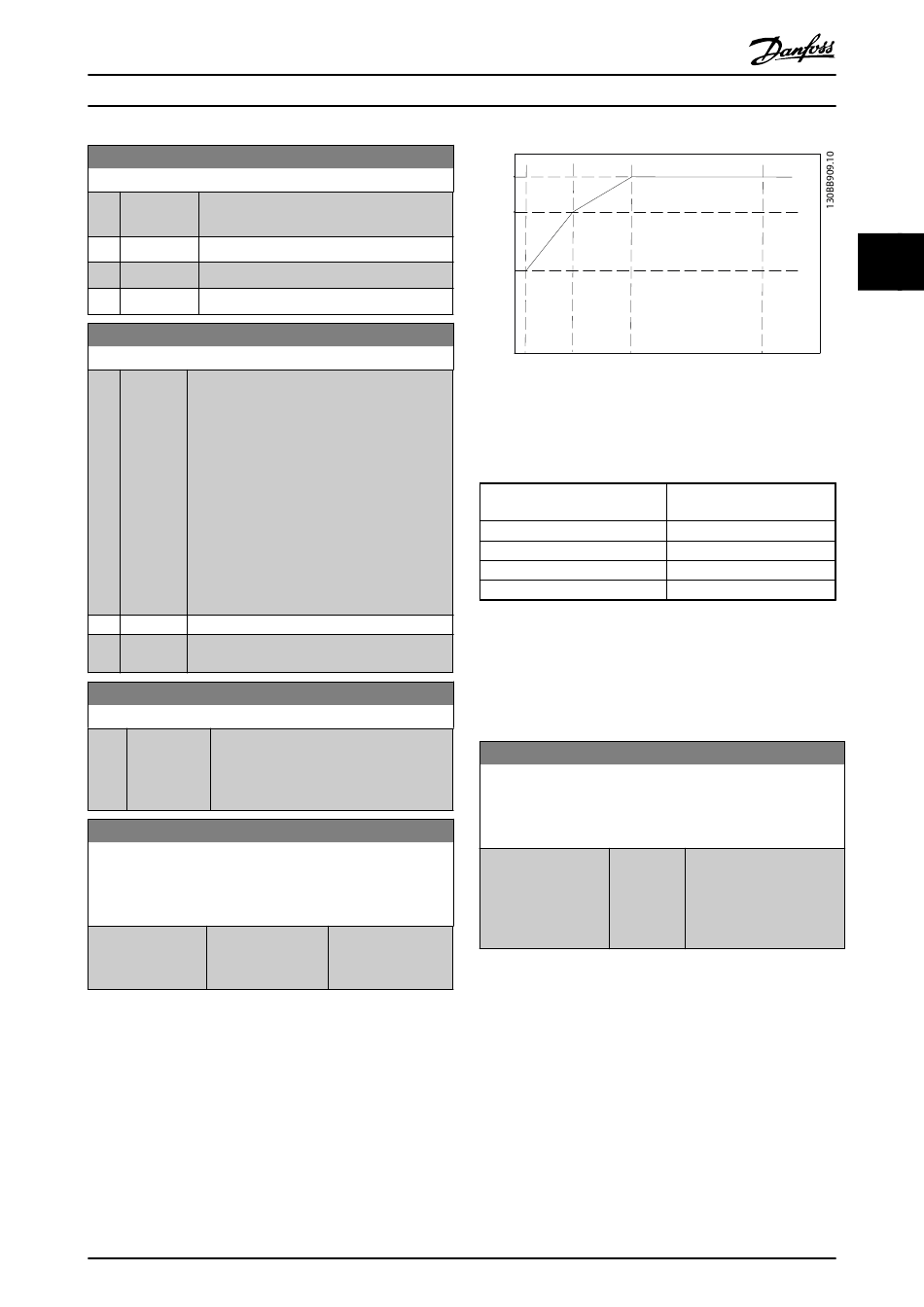

Description des paramètres
1-95 KTY Sensor Type
Option: Fonction:
Sélectionner le type de capteur KTY utilisé.
FC 302 uniquement.
[0] KTY Sensor 1 1 kΩ à 100 °C
*
[1] KTY Sensor 2 1 kΩ à 25 °C
[2] KTY Sensor 3 2 kΩ à 25 °C
1-96 KTY Thermistor Resource
Option: Fonction:
Sélectionner la borne d'entrée analogique 54 à
utiliser pour l'entrée du capteur KTY. Il est
impossible de sélectionner la borne 54 comme
source KTY si elle est utilisée par ailleurs
comme référence (voir 3-15 Reference Resource
1 à 3-17 Reference Resource 3).
FC 302 uniquement.
REMARQUE!
Connexion du capteur KTY entre les
bornes 54 et 55 (terre). Voir illustration
dans le chapitre Connexion du capteur KTY.
[0] None
*
[2] Analog
input 54
1-97 KTY Threshold level
Range: Fonction:
80 C [-40 - 140 C] Sélectionner le niveau de seuil du capteur
*
KTY pour la protection thermique du
moteur.
FC 302 uniquement.
1-98 ATEX ETR interpol. points freq.
FC 302 uniquement.
Uniquement visible lorsque le par. 1-90 Motor Thermal Protection
est réglé sur [20].
Range:
Application [Application
dependent dependant]
*
Entrer dans ce tableau les quatre points de fréquence [Hz]
indiqués sur la plaque signalétique du moteur. Avec le par.
1-99 ATEX ETR interpol points current, ils constituent un
tableau (f [Hz],I [%]).
REMARQUE!
Tous les points de limite de fréquence/courant de la
plaque signalétique du moteur ou de la fiche technique
moteur doivent être programmés.
Guide de programmation du FC 300
1 0 0 %
8 0 %
4 0 %
Illustration 3.7 Exemple de courbe de limite thermique ETR
ATEX.
axe x : f
axe y : I
1-98 ATEX ETR interpol. points freq. 1-99 ATEX ETR interpol points
[0] = 5 Hz
[1] = 15 Hz
[2] = 25 Hz
[3] = 50 Hz
Tous les points de fonctionnement situés sous la courbe
sont autorisés en permanence. Cependant, au-dessus de la
ligne, ils sont autorisés pendant une durée limitée
seulement, calculée comme une fonction de la surcharge.
Si le courant de la machine est supérieur à 1,5 fois le
courant nominal, l'arrêt est immédiat.
1-99 ATEX ETR interpol points current
FC 302 uniquement.
Uniquement visible lorsque le par. 1-90 Motor Thermal Protection
est réglé sur [20] ou [21].
Range:
Application
dependent
Fonction:
Définition de la
courbe de limite
Utiliser les quatre points de courant [A] indiqués sur la
thermique.
plaque signalétique du moteur. Calculer les valeurs en %
du courant nominal du moteur I
dans ce tableau.
Avec le par. 1-98 ATEX ETR interpol. points freq., ils
constituent un tableau (f [Hz],I [%]).
REMARQUE!
Tous les points de limite de fréquence/courant de la
plaque signalétique du moteur ou de la fiche technique
moteur doivent être programmés.
®
MG33MD04 - VLT est une marque déposée Danfoss
5 Hz 15 Hz 25 Hz
[Hz]
m
/I x 100 [%]
m m,n
current
[0] = 40%
[1] = 80%
[2] = 100%
[3] = 100%
[0 - 100 %] Définition de la courbe de
limite thermique. Par
*
exemple, voir le par.
1-98 ATEX ETR interpol.
points freq..
/I
m m,n
50 Hz
Fonction:
x 100 [%] et les saisir
