Introduction
Utilisation

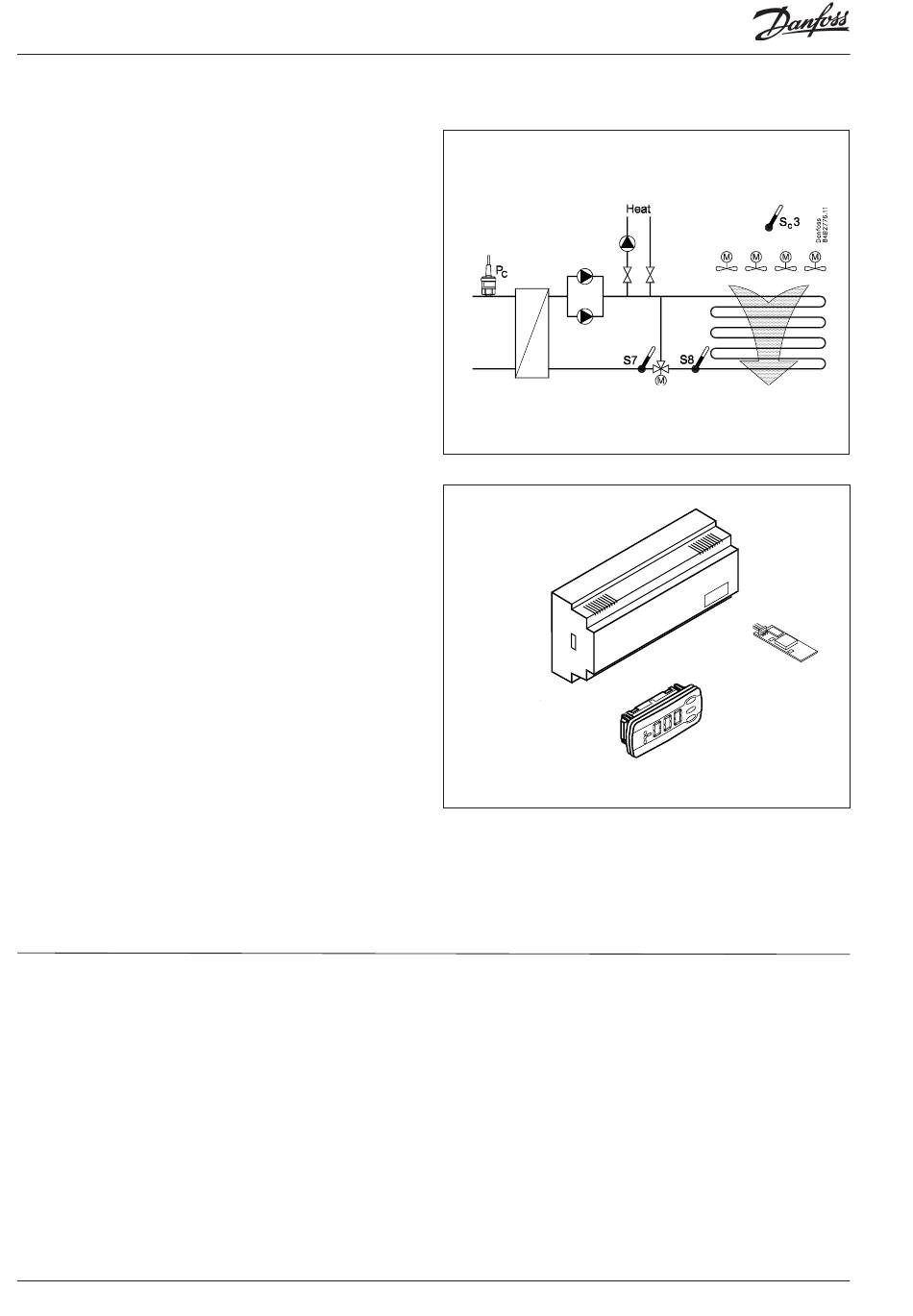

Ce régulateur est conçu pour contrôler la capacité des un réfrigé-
rateur par air incluant ventilateurs, vanne à trois voies et pompes.
Advantages obtenus
• Commande complète du réfrigérateur par air
• Plusieurs combinaisons possibles pour le choix de capteurs
• Récupération de chaleur par rapport au signal de tension ex-
terne.
Régulation
La régulation de capacité peut comprendre des ventilateurs com-
binés à une vanne à trois voies ou uniquement des ventilateurs.
Les signaux de capteur suivants peuvent être utilisés dans la
régulation :
• Pression de condensation Pc
• Température de liquide incongelable S7, placé juste après à la
sortie du vanne à trois voies
• Température de liquide incongelable S8, placé à la sortie du
réfrigérateur par air
• Capteur de température extérieur Sc3, placé à l'entrée d'air du
réfrigérateur par air.
• Comme capteur de régulation, l'on utilise S7, Pc ou S8.
Fonctions
• Commande de la vanne à trois voies
• Régulation de la vitesse ou connexion d'étage de 6 ventilateurs
maximum
• Surveillance de sécurité des ventilateurs
• Forçage de référence par rapport au signal de tension extérieur
ou à la température extérieure
• Référence séparée pour la récupération de chaleur
• Commande et surveillance de la pompe à deux corps
• Surveillance du flow switch
• Entrées de contact des alarmes
• Démarrage/arrêt externe de la régulation
• Transmission de données via module supplémentaire
Programmation
Toute programmation est réalisée soit par la transmission de don-
nées, soit par un afficheur électronique EKA 164 raccordé.
Sommaire
Introduction ....................................................................................................... 2
Fonctionnement ............................................................................................... 3
Résumé des fonctions .................................................................................... 8
Fonction de protection ................................................................................12
Utilisation ..........................................................................................................13
Sommaire des menus ...................................................................................14
Raccordements ...............................................................................................16
Caractéristiques techniques .......................................................................17
Numéros de code ...........................................................................................17
Montage ............................................................................................................17
Annexe - Référence et régulation .............................................................18
2
Manuel RS8EL404 © Danfoss 03-2010
AK-PC 420
