Configuration du dispositif
5 Configuration du dispositif
5.1 Aperçu de la configuration
AVIS!
La LED d'erreur clignote lorsque le dispositif est connecté
à l'alimentation mais pas à un réseau. La LED d'erreur
clignote tout au long du processus de configuration.
5.2 Serveur Web embarqué
5
5
Les attributs Ethernet peuvent être configurés directement
dans le dispositif à l'aide du serveur Web embarqué.
AVIS!
Le serveur Web n'accepte que les connexions issues du
même domaine de sous-réseau.
Pour configurer le dispositif à l'aide du serveur Web
embarqué :
1.
Fixer le module sur un démarreur progressif.
2.
Connecter le port Ethernet 1 ou 2 du module TCP
Modbus au réseau.
3.
Appliquer l'alimentation de commande au
démarreur progressif.
4.
Lancer un navigateur sur l'ordinateur et saisir
l'adresse du dispositif suivie de /ipconfig.
L'adresse par défaut d'un nouveau module TCP
Modbus est 192.168.1.2.

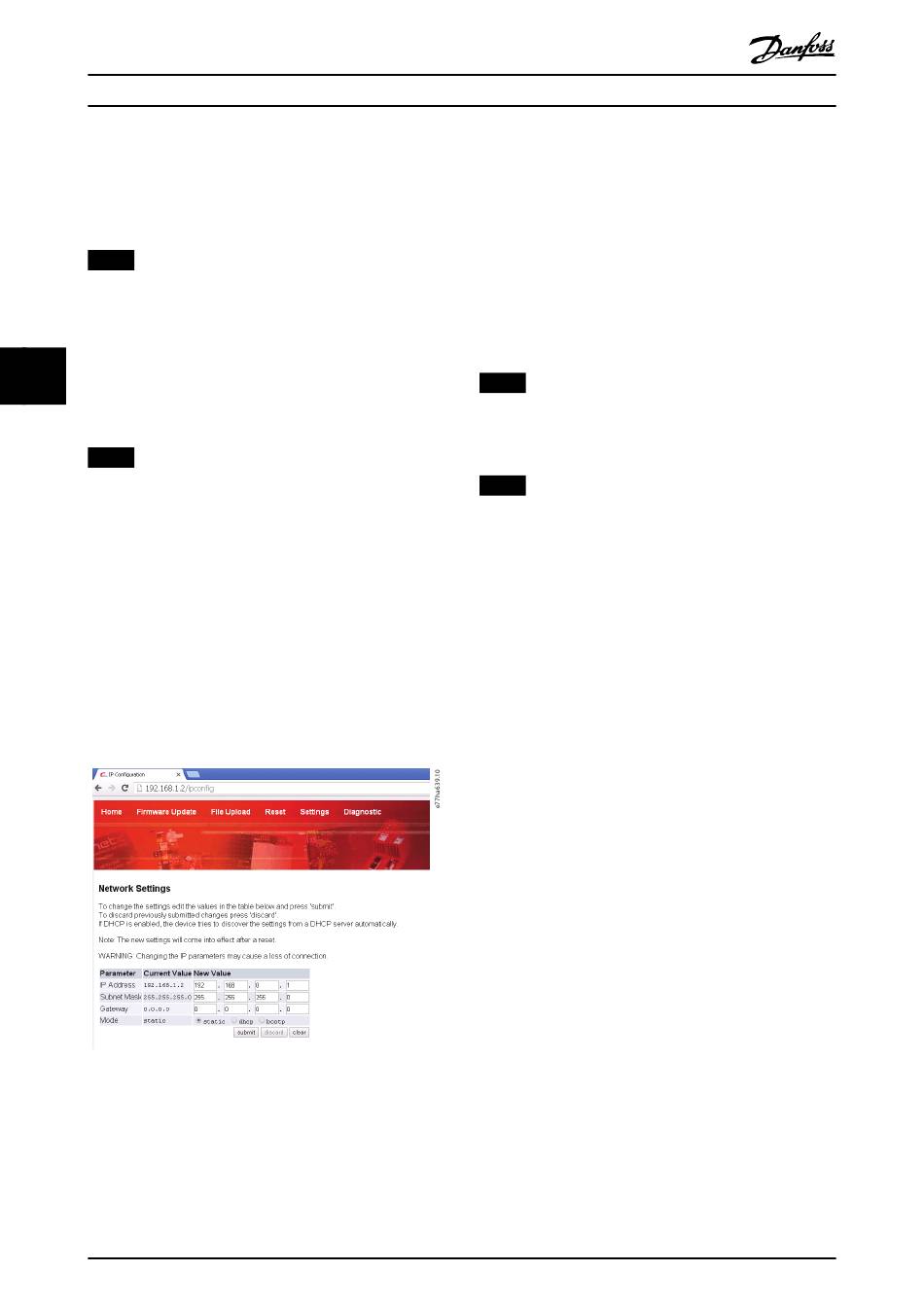

Illustration 5.1 Saisie des réglages réseau
5.
Modifier les réglages nécessaires.
6.
Cliquer sur Submit (envoyer) pour enregistrer les
nouveaux réglages.
10
Module TCP Modbus
7.
8.
AVIS!
Si une adresse IP est modifiée et que sa trace est perdue,
utiliser l'outil de configuration des dispositifs Ethernet
pour analyser le réseau et identifier le module.
AVIS!
En cas de modification du masque sous-réseau, le
serveur ne peut pas communiquer avec le module une
fois que les nouveaux réglages sont enregistrés.
5.3 Outil de configuration des dispositifs
Si l'adresse IP est inconnue ou si le masque sous-réseau du
serveur Web ne correspond pas, utiliser l'outil de configu-
ration des dispositifs Ethernet pour se connecter au
module TCP Modbus.
Les modifications effectuées dans l'outil de configuration
des dispositifs Ethernet ne peuvent pas être enregistrées
de façon permanente dans le module et sont perdues
lorsque l'alimentation de commande est allumée puis
éteinte. Utiliser l'outil de configuration des dispositifs
Ethernet pour changer les réglages de l'adresse IP
temporairement. Ensuite, utiliser la nouvelle adresse pour
se connecter au module à l'aide du serveur Web embarqué
afin d'enregistrer les réglages de façon permanente.
Télécharger l'outil de configuration des dispositifs Ethernet.
Pour installer le logiciel, des droits d'administrateur sont
requis sur l'ordinateur.
Téléchargement de l'outil :
1.
2.
3.
4.
Danfoss A/S © 10/2017 Tous droits réservés.
Cocher la case Static (statique) pour enregistrer
de façon permanente les réglages dans le
dispositif.
Si une invitation apparaît, saisir le nom d'utili-
sateur et le mot de passe.
8a
Nom d'utilisateur : danfoss
8b
Mot de passe : danfoss
Ethernet
Aller sur drives.danfoss.com/downloads/pc-tools/
pour accéder à l'outil.
S'assurer de disposer de droits d'administrateur
sur l'ordinateur avant de démarrer l'installation.
Accepter le contrat de licence d'utilisation.
Cliquer sur Yes (oui) dans la boîte de dialogue de
contrôle du compte utilisateur.
MG17N104
