4.1 Connexion du démarreur progressif
Le dispositif est alimenté par le démarreur progressif.
®
VLT Compact Starter MCD 201/MCD 202
4 4
Pour que le module TCP Modbus accepte les ordres de bus de terrain, installer une liaison entre les bornes A1 et N2 du
démarreur progressif.
®
VLT Soft Starter MCD 500
Si le MCD 500 doit être utilisé en mode Auto On, des liaisons d'entrée sont nécessaires entre la borne 18 et les bornes 17 et
25. En mode Hand On, les liaisons ne sont pas requises.
AVIS!
POUR MCD 500 UNIQUEMENT
La commande via le réseau de communication par bus de terrain est toujours activée en mode de commande locale et
peut être activée ou désactivée en mode Auto On (paramètre 3-2 Comms in Remote (Comm. à distance)). Voir le manuel
d'utilisation du VLT
Raccordements du module TCP Modbus
1
2
3

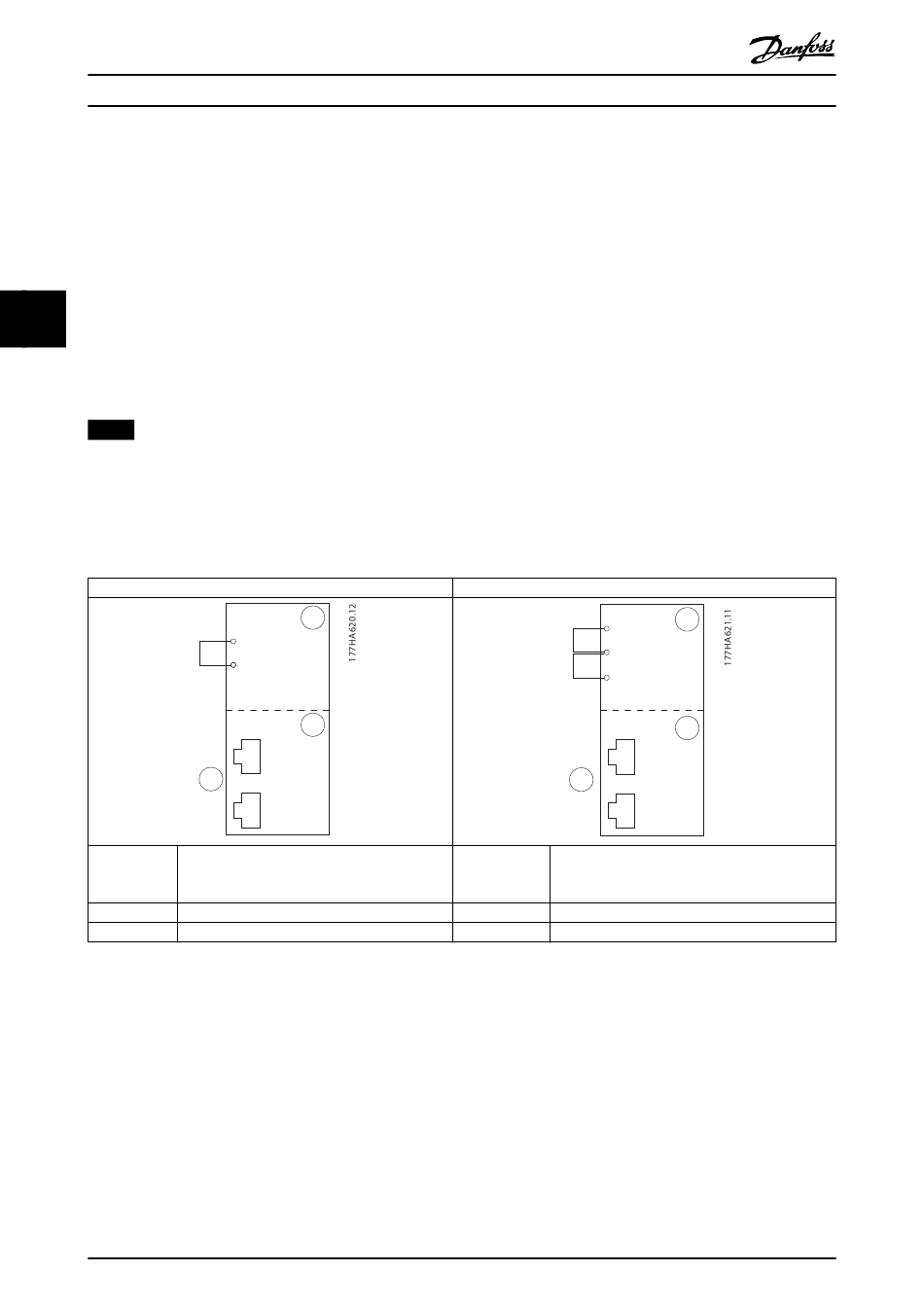

Tableau 4.1 Schémas de raccordement
8
Module TCP Modbus
®
Soft Starter MCD 500 pour connaître les détails du paramètre.
MCD 201/202
1
A1
N2
2
3
A1, N2 : Entrée Stop
Module TCP Modbus
Ports Ethernet RJ45
